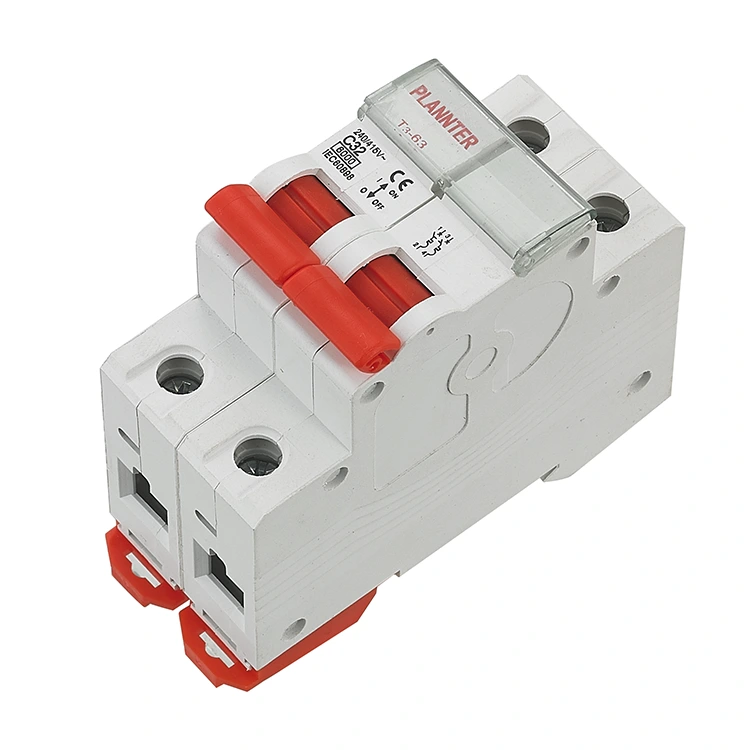

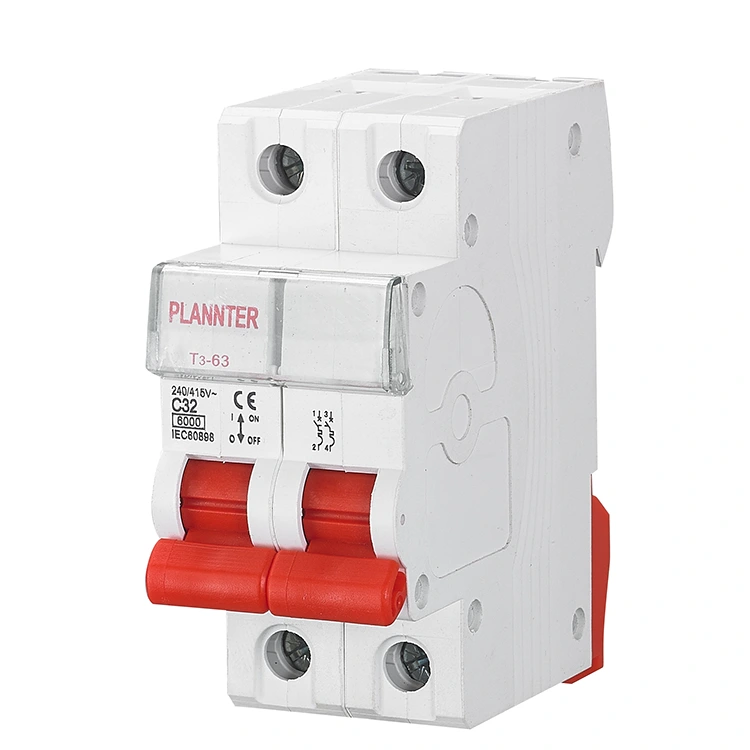

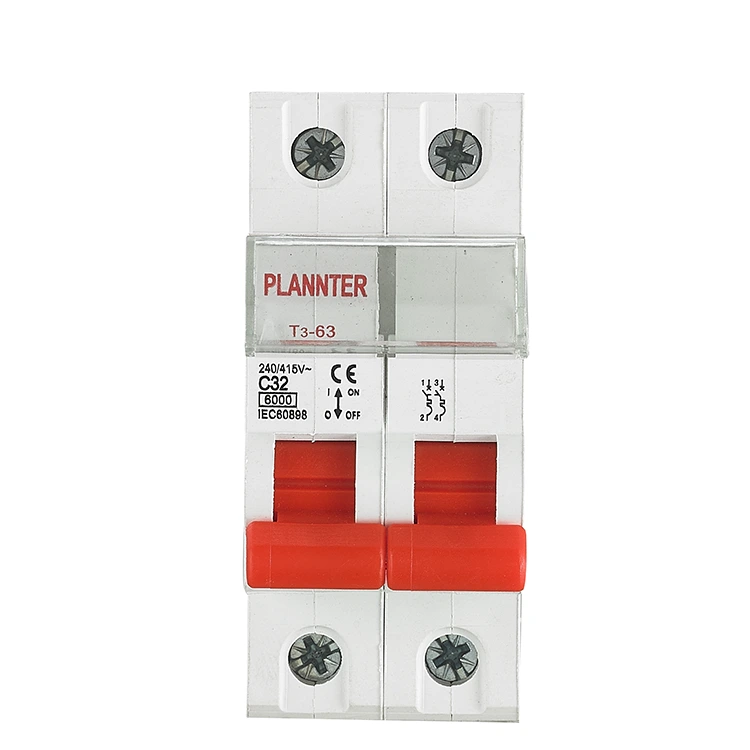

Disjuntor miniatura de cobre MCB

O disjuntor miniatura MCB de cobre é um disjuntor miniatura DC de baixa tensão (MCB) que protege os circuitos contra curtos-circuitos e correntes de sobrecarga. Possui corrente nominal 2P, 32A e curva de liberação tipo C. A capacidade nominal de interrupção de curto-circuito é de até 6kA e tem vida mecânica de até 10.000 ciclos. Pode ser montado em trilho DIN. Adequado para circuitos DC, como controle e automação industrial, transporte, energia renovável, etc.

Quais componentes de um disjuntor miniatura de cobre (MCB) utilizam cobre?

Ao projetar e fabricar MCBs de cobre, a PUGAO emprega materiais de cobre de alta qualidade em três áreas críticas:

1. Contatos:

Este é o componente mais crítico; utiliza óxido de prata-estanho, ligas de óxido de prata-cádmio ou materiais compósitos de cobre à base de prata.

Função: Ao interromper correntes elevadas, os contatos geram um arco elétrico. As ligas de cobre/prata possuem alta resistência ao calor e à ablação, garantindo que os contatos não se soldem após repetidos eventos de disparo.

2. Unidade de disparo magnético:

A bobina eletromagnética localizada dentro do MCB - que tem a função de proteção contra curto-circuito - é enrolada com fio de cobre esmaltado.

Função: O fio de cobre apresenta baixa resistência elétrica e gera calor mínimo; além disso, permite a geração de um campo magnético mais preciso, garantindo atração magnética instantânea e disparo em caso de curto-circuito.

3. Terminais e Barramentos:

Os componentes metálicos localizados nas portas de entrada e saída de energia do produto são construídos em cobre vermelho (cobre puro) ou latão. Função: Isso garante uma resistência de contato extremamente baixa quando a fiação estiver conectada, evitando o superaquecimento dos componentes e o derretimento da carcaça – um risco associado ao fluxo prolongado de altas correntes.

Cobre vs. Ferro/Alumínio: Importância para MCBs

Função

1. Proteção do circuito, evitando riscos de segurança

Durante a operação do circuito CA, se a corrente estiver sobrecarregada devido a falha do equipamento, envelhecimento da linha, alta carga ou curto-circuito gerar alta corrente instantânea, isso pode levar à queima do equipamento, incêndio no circuito e outras consequências graves. Este disjuntor miniatura MCB de cobre pode monitorar a mudança de corrente em tempo real e, quando a corrente muda, o PUGAO pode monitorar a mudança de corrente em tempo real. quando a corrente ultrapassar o valor nominal, o mecanismo de desconexão interno atuará rapidamente e cortará o fio de incêndio e o fio zero ao mesmo tempo, cortando completamente a fonte de alimentação, minimizando o risco de segurança.

2. Isole completamente a fonte de alimentação, melhore a segurança da operação

Na manutenção do circuito, substituição de equipamentos ou manutenção diária, é necessário garantir que o circuito esteja totalmente isolado da fonte de alimentação para evitar acidentes com choques elétricos. O disjuntor miniatura PUGAO Copper MCB foi projetado para evitar operação acidental e está equipado com um claro indicador de status liga-desliga, que permite ao operador determinar intuitivamente se o circuito está aberto ou não, aumentando ainda mais o fator de segurança da operação.

3. Adaptável a cargas monofásicas de alta potência, fonte de alimentação estável

Por exemplo, aparelhos domésticos de alta potência (condicionadores de ar, aquecedores elétricos de água), sistemas de iluminação comercial, equipamentos industriais monofásicos, etc. requerem dispositivos de proteção de circuito confiáveis ​​para garantir uma operação estável. Possui uma ampla faixa de correntes nominais para aplicações que variam de 6A a 63A. O disjuntor miniatura MCB de cobre está disponível em uma ampla faixa de classificações de corrente de 6A a 63A. Possui uma ampla faixa de classificações de corrente de 6A a 63A, que podem ser selecionadas com flexibilidade de acordo com a demanda de carga, não apenas para atender a demanda de corrente de equipamentos de alta potência, mas também para desligar o circuito a tempo quando houver uma anormalidade, para garantir a operação estável do equipamento e para minimizar a interrupção da produção ou da vida útil devido à falha do circuito.

Como identificar um disjuntor miniatura de cobre (MCB) genuíno?

Como uma marca apoiada por mais de uma década de experiência em fabricação, a série MCB totalmente em cobre da PUGAO oferece mais do que apenas garantias verbais em relação aos materiais; fornecemos orientação especializada durante o processo de seleção do produto e fornecemos certificados de teste abrangentes junto com nossos produtos. Você pode verificar se um MCB atende às especificações exigidas de "totalmente em cobre" examinando as seguintes características principais:

Quebrando Capacidade: Os disjuntores capazes de atingir uma capacidade de interrupção de 6kA ou 10kA devem utilizar componentes internos de cobre de alta qualidade para suportar a imensa energia gerada durante um evento de curto-circuito.

Peso do produto: Para unidades com as mesmas especificações, os disjuntores com componentes internos totalmente em cobre parecerão visivelmente mais pesados ​​ao toque.

Padrões de aumento de temperatura: A conformidade com a norma IEC 60898-1 – que impõe limites rígidos ao aumento de temperatura – exige o uso exclusivo de componentes internos totalmente em cobre.

Perguntas frequentes

P: Por que os MCBs de cobre são mais caros que os MCBs padrão?

R: O preço do cobre é mais de três vezes o do alumínio e mais de cinco vezes o do ferro. O prêmio que você paga cobre a garantia de que o disjuntor não falhará em momentos críticos, bem como a margem de segurança adicional necessária para evitar incêndios.

P: Todos os disjuntores PUGAO são feitos de cobre?

R: Sim. Para toda a nossa linha de produtos, a PUGAO utiliza cobre ou ligas de cobre para todos os componentes condutores principais, garantindo total conformidade com o padrão internacional IEC 60898.

P: Os MCBs de cobre são adequados para uso doméstico?

R: Absolutamente. Embora as correntes elétricas domésticas normalmente não sejam muito altas, a fiação costuma ficar escondida dentro das paredes; caso um disjuntor superaqueça ou um curto-circuito provoque um incêndio, as consequências poderão ser catastróficas. O uso de MCBs de cobre representa o mais alto nível de responsabilidade que você pode assumir pela segurança de sua família.
