Protetor contra surtos de tensão elétrica

Pugao (PLANNTER) é especializada na produção de protetor contra surtos de tensão elétrica, monitoramento em tempo real do status da tensão, encontrando sobretensão ou subtensão automaticamente e cortando rapidamente a energia, estendendo efetivamente a vida útil do equipamento. Os produtos suportam personalização OEM/ODM e são fornecidos diretamente de fábricas chinesas e são amplamente utilizados em sistemas de controle doméstico, de escritório, médico e industrial.

Como fabricante e fornecedor profissional, oferece protetores contra surtos de tensão elétrica a preços acessíveis. Possui corrente nominal de 40A/63A e tensão nominal de 220V/230V. É fácil e rápido de instalar, montado em trilho, totalmente montável em uma caixa de distribuição padrão e está alojado em material retardador de chamas. Ele pode ser facilmente conectado a circuitos domésticos ou industriais e é adequado para proteção de circuitos em residências e pequenas fábricas.

Nota: Faça as conexões do dispositivo de acordo com o tipo de conexão. Ajuste os valores de configuração de sobrecorrente, alta e baixa tensão do dispositivo de acordo com os valores de corrente operacional e tensão da carga. Caso contrário, o dispositivo poderá causar danos.

Recursos técnicos

Design de tela dupla:A tensão de entrada e a tensão de saída podem ser vistas rapidamente, o que é bom para um julgamento visual do status atual e do status da fonte de alimentação do equipamento.

Limites programáveis:Podemos definir o valor de sobre/subtensão e o tempo de recuperação retardado de acordo com o equipamento pré-programado para evitar trocas frequentes.

Adoção de material de alto isolamento:O protetor contra surtos de tensão elétrica adota revestimento retardador de chamas e material isolante resistente a alta tensão, que possui alto coeficiente de segurança e longa vida útil.

Principais considerações para selecionar um protetor contra surtos

Escolhendo o certoProtetor contra surtos de tensão elétricarequer a compreensão de vários parâmetros técnicos para garantir que seu equipamento sensível esteja totalmente protegido contra flutuações imprevisíveis da rede. Como especialistaFornecedor chinês, PUGAO (Plannter Electric) recomenda avaliar os seguintes fatores:

1. Tensão de fixação (nível de proteção de tensão)

Esta é a tensão máxima que o protetor permite passar para o seu equipamento durante um surto.

• Limite de segurança:Uma tensão de fixação mais baixa indica melhor proteção. Nossos protetores apresentam limites programáveis ​​(por exemplo, 230 V a 300 V) para que você possa definir com precisão o limite que seu equipamento pode suportar.
• Correspondência de equipamentos:Certifique-se de que a tensão de fixação seja inferior à tensão suportável de isolamento dos aparelhos conectados para evitar quebra dielétrica.

2. Tempo de resposta

No caso de um pico, cada milissegundo conta. Um produto de alta qualidadeProtetor contra surtos de tensão elétricadeve agir antes que o surto atinja seus componentes internos.

• Acionamento de milissegundos:Nossos dispositivos são projetados para desconexão rápida, normalmente respondendo dentro de 20 ms a 50 ms, dependendo do tipo de falha.
• Isolamento instantâneo:Tempos de resposta mais rápidos evitam efetivamente que a “primeira onda” de um surto danifique delicados circuitos semicondutores em computadores e dispositivos médicos.

3. Cobertura de proteção

Avalie quais riscos específicos o dispositivo cobre para garantir a estabilidade abrangente do sistema.

• Sobretensão/Subtensão:Nem todos os surtos são “altos”. A baixa tensão sustentada (quedas de energia) pode queimar motores em aparelhos de ar condicionado e bombas tão facilmente quanto um pico.
• Sobrecorrente e vazamento:Unidades abrangentes também incluem monitoramento de corrente e supressão de surtos para proteção contra falhas no circuito interno e efeitos de iluminação atmosférica.

4. Tipos de proteção contra surtos

Compreender a "Zona" de instalação ajuda na seleção da corretaProtetor contra surtos de tensão elétricapara suas instalações:

• Montado em trilho (Tipo 2/3):Estes são instalados diretamente na caixa de distribuição. Eles são a escolha ideal para sistemas de controle residencial, de escritório e industrial, oferecendo proteção centralizada para múltiplos circuitos ramificados.
• Ponto de uso:Dispositivos menores projetados para ativos individuais de alto valor.
• Grau Industrial:Unidades alojadas em materiais retardadores de chama e de alto isolamento, projetados especificamente para ambientes de fábrica com cargas indutivas pesadas.

5. Recursos de manutenção e recuperação

Uma característica crítica dos protetores modernos é a sua capacidade de restaurar a energia automaticamente.

• Função de reinicialização automática:Procure protetores que apresentem um tempo de recuperação retardada programável. Isso evita o efeito de "oscilação", onde a energia entra e sai rapidamente, o que pode ser mais prejudicial do que uma única interrupção.
• Monitoramento Visual:Os designs de display duplo permitem que o pessoal de manutenção verifique rapidamente a integridade da energia de entrada sem a necessidade de multímetros externos.

Perguntas frequentes

Qual é a diferença entre um filtro de linha e um filtro de linha?

Um filtro de linha apenas fornece tomadas extras, enquanto umProtetor contra surtos de tensão elétricamonitora ativamente e interrompe o circuito durante picos ou quedas de tensão para evitar desgaste do hardware.

O que devo procurar ao comprar um filtro de linha?

Procure limites de tensão ajustáveis, carcaça retardadora de chamas de alta qualidade e uma alta corrente de interrupção (como 40A ou 63A) que corresponda à sua carga total.

Os protetores contra surtos se desgastam?

Sim. Com o tempo, a exposição repetida a picos de tensão pode degradar os componentes internos. Protetores de alta qualidade com materiais isolantes duráveis ​​duram mais, mas devem ser inspecionados periodicamente quanto à precisão operacional.

Preciso de um filtro de linha para todos os aparelhos?

É altamente recomendado para aparelhos com motores ou placas de controle sensíveis, como refrigeradores, equipamentos médicos e sistemas CNC industriais, pois são mais vulneráveis ​​a tensões instáveis.

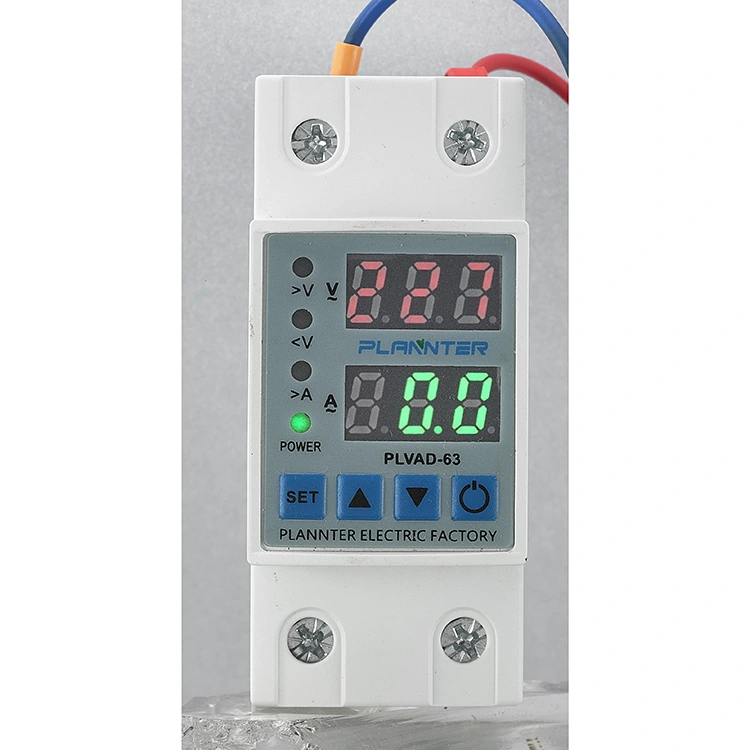

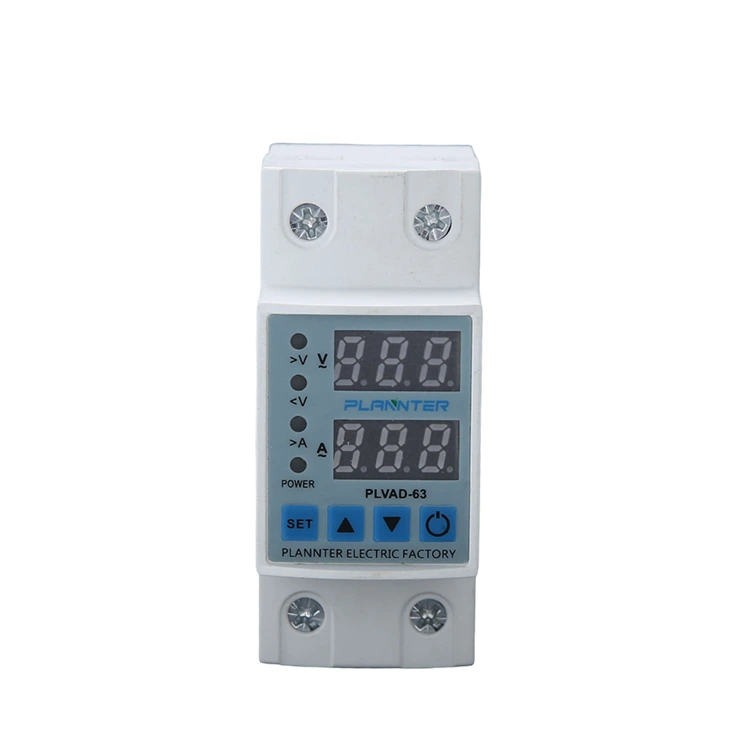

Visor e botões

1 - Botão SET: Este botão é usado para salvar após configurar/alterar valores de sobrecorrente e valores de configuração de alta/baixa tensão e erro

espere o tempo.

2 - Botão UP: Aumenta o valor desejado.

3 - Botão Para Baixo: Reduz o valor requerido.

4 - Botão Liga/Desliga Manual: Utilizado para desligar a saída do aparelho. Quando estiver neste estado, a tela mostrará “desligado” e o dispositivo não realizará uma reinicialização automática. Pressione este botão novamente para ligar o dispositivo novamente para operação normal (em condições sem falha).

5 - Exibição Atual

1º Grupo de Display: Durante a operação normal, esta seção exibe o valor da tensão de entrada (rede). A tela permanece acesa quando não há falha e pisca em caso de falha (sobretensão ou subtensão). Durante a programação, mostra os valores de configuração correspondentes, como sobrecorrente, limites de tensão alta/baixa, atraso de erro e atraso de reinicialização.

6 - Exibição de Tensão

2º Grupo de Display: Em condições normais de trabalho, esta seção mostra o valor atual. A tela permanece iluminada continuamente quando não há falhas e pisca se ocorrer uma condição de sobrecorrente. Durante a fase de programação este display indica os valores numéricos dos parâmetros correspondentes.

7 - Indicadores LED:

A>: Acende quando uma falha de sobrecorrente é detectada.

V>: Acende quando ocorre uma falha de alta tensão.

V<: Acende quando ocorre uma falha de baixa tensão.

Fora: Acende quando o dispositivo inicia a operação de saída.

Diagrama de conexão

Os fios neutro e de fase da fonte de alimentação principal devem ser conectados aos terminais “N” e “L” identificados como entrada do dispositivo.

As linhas neutra e fase do equipamento a ser protegido contra sobretensão e subtensão devem ser conectadas aos terminais “N” e “L” localizados na seção Saída do dispositivo.

Dimensões
