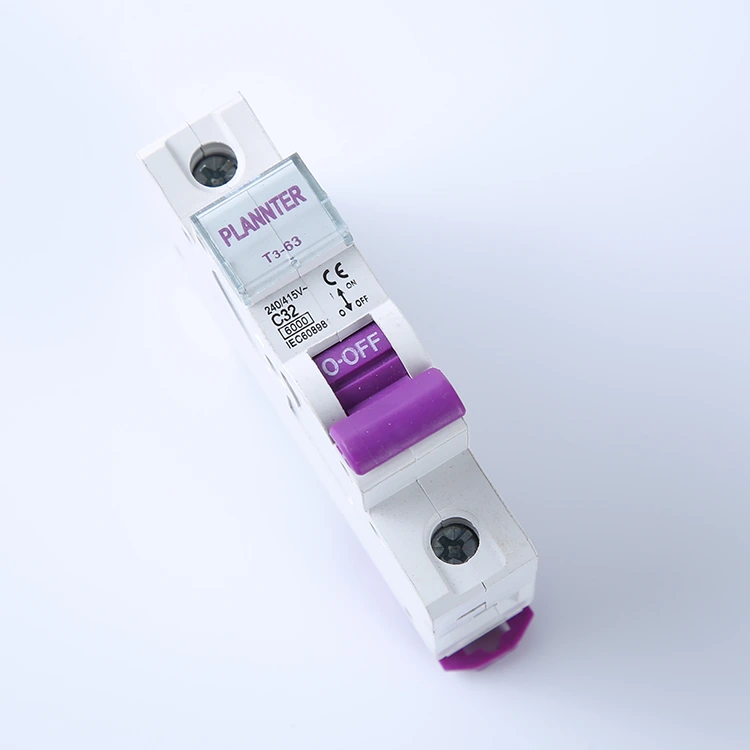

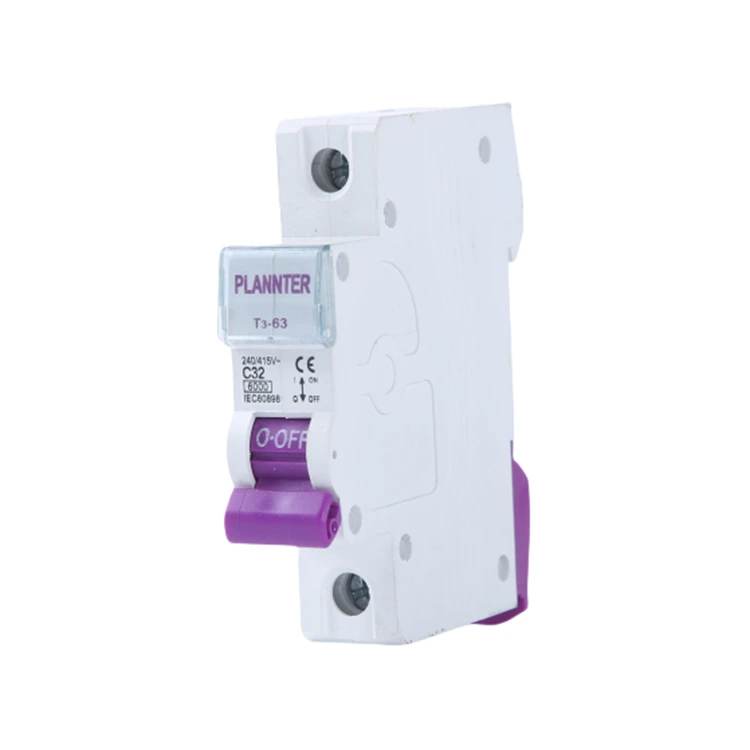

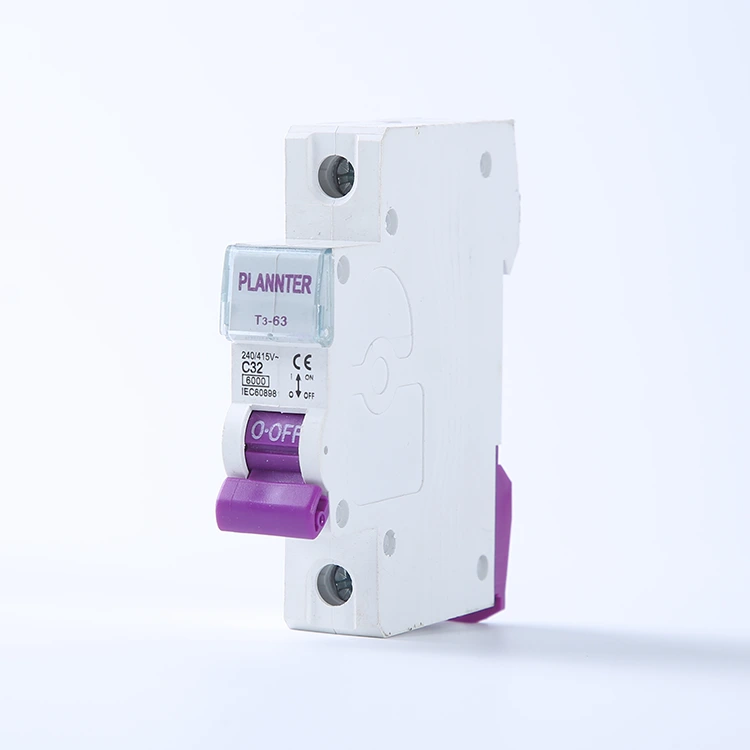

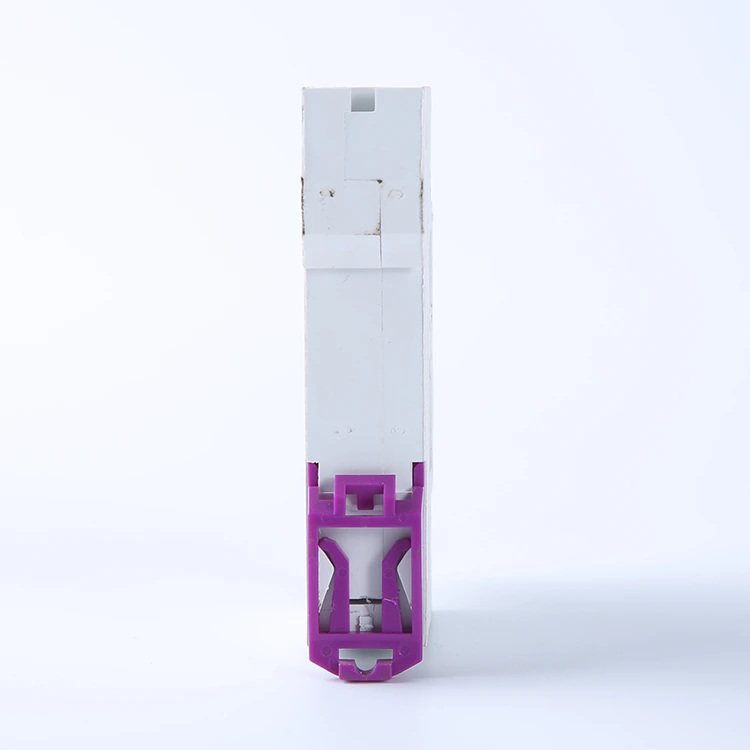

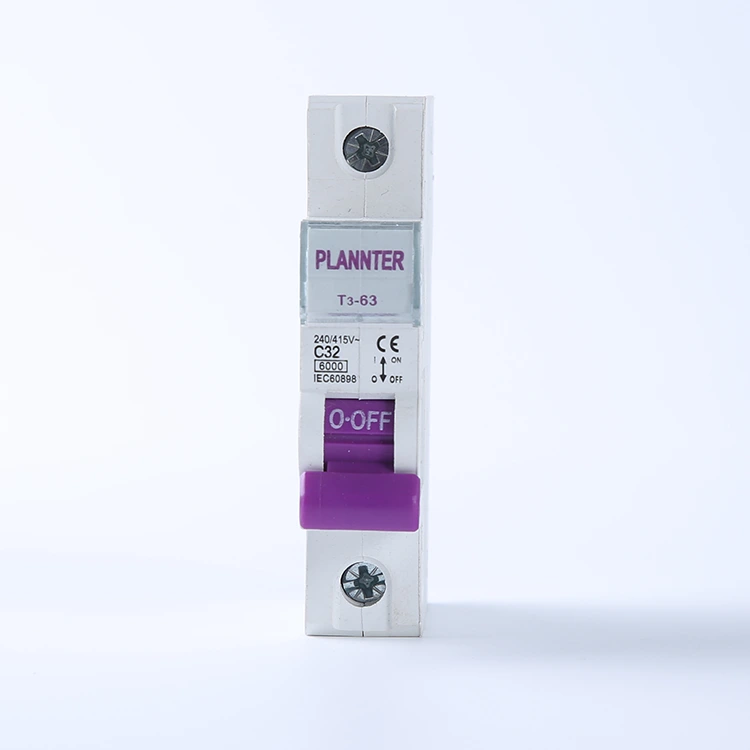

Disjuntor CA de 1 pólo

PUGAO (Plannter Electric) é um fabricante e fornecedor profissional na China, como um de nossos produtos avançados, este disjuntor CA de 1 pólo é adequado para circuitos CA 50 Hz, 230 V (monofásicos), fornecendo proteção contra sobrecargas e curtos-circuitos. É menos dispendioso e é usado principalmente em circuitos de baixa tensão e é projetado para proteger equipamentos elétricos e segurança pessoal, cortando o circuito.

O que é um disjuntor unipolar?

A PUGAO é especializada em disjuntores, e o disjuntor CA de 1 pólo é um de nossos tipos de produtos. Suas principais vantagens são o tamanho pequeno e a necessidade mínima de espaço de instalação.

1P, ou monopolar, refere-se a um disjuntor com apenas um bloco de terminais, usado para controlar um fio energizado monofásico. É adequado para circuitos de iluminação doméstica comuns ou equipamentos de baixa potência, protegendo o circuito contra sobrecargas, curtos-circuitos e outras possíveis falhas elétricas. É uma opção relativamente barata e econômica, e temos projetos que envolvem diversas aplicações de distribuição de energia residencial, comercial e industrial.

No entanto, observe: Ao selecionar um disjuntor, você também precisa considerar a situação real e escolher o dispositivo de proteção unipolar ou multipolar apropriado. Não escolha cegamente com base em vantagens ou preço.

Funções principais

O disjuntor CA de 1 pólo fornece proteção eficaz para circuitos CA monofásicos por meio de proteção térmica e magnética dupla.

1. Proteção contra sobrecarga

O disjuntor integra uma tira bimetálica de alta precisão. Quando muitos aparelhos são conectados ao circuito, fazendo com que a corrente exceda o valor nominal, o calor gerado pela corrente faz com que a tira bimetálica se dobre.

Esta função de disparo retardado identifica com precisão sobrecargas contínuas, evitando que a camada de isolamento dos fios entre em combustão espontânea devido a altas temperaturas prolongadas.

2. Proteção instantânea contra curto-circuito

O produto incorpora uma bobina eletromagnética de alto desempenho. No caso de um curto-circuito, o aumento instantâneo da corrente gera um poderoso campo magnético, acionando a alavanca de disparo para operar em segundos.

Através de nosso projeto e testes, o disjuntor unipolar atinge uma velocidade de resposta de milissegundos, cortando a energia no instante em que ocorre uma faísca elétrica. Isso não apenas protege o circuito, mas também protege eletrodomésticos, servidores e equipamentos de controle industrial caros e caros a jusante contra danos causados ​​por surtos.

3. Sistema de extinção de arco de alta eficiência

Além do projeto de proteção térmica e magnética, este disjuntor CA também é equipado com uma grade metálica multicamadas de extinção de arco. O arco elétrico gerado no momento da desconexão é rapidamente atraído para a rede para segmentação, resfriamento e extinção.

O sistema de extinção de arco reduz efetivamente a erosão por contato. Graças ao processo de soldagem por pontos totalmente automatizado do PUGAO, os contatos são mais duráveis, mantendo uma resistência de contato extremamente baixa e excelente condutividade mesmo após múltiplos disparos de falha.

Principais recursos do disjuntor CA PUGAO

Fornecemos serviços de soluções personalizadas e suportamos alta tensão de isolamento de até 400 Vca para fornecer isolamento elétrico e proteção contra vazamentos.

Podemos fornecer soluções satisfatórias de acordo com seus requisitos de parâmetros. Fornecer disjuntores 6A-63A, por exemplo, como sistema de energia solar, ou distribuição de energia residencial diária pode ser satisfeita.

Não há necessidade de se preocupar com segurança, alta segurança, se a tensão estiver sobrecarregada cortará automaticamente a fonte de alimentação, reduzindo o risco de incêndio.

Nossos disjuntores CA de 1 pólo são todos compatíveis de fábrica com as certificações CE, CCC e ISO. Cada processo de produção foi rigorosamente testado para atender aos padrões internacionais de qualidade.

Solução de problemas e soluções comuns

A PUGAO, como fabricante de disjuntores CA monopolar, fornece serviços de suporte técnico relacionados. Orientação técnica remota está disponível caso surjam problemas com o produto. Instruções completas de instalação e manutenção, incluindo falhas e soluções comuns, serão incluídas na entrega do produto.

1. Disparo frequente e inexplicável do disjuntor

Possíveis causas: Sobrecarga ou temperatura ambiente excessivamente alta.

A potência total dos aparelhos conectados à linha excede o valor nominal do disjuntor, ou o disjuntor está operando em uma caixa de distribuição fechada e de alta temperatura há muito tempo, fazendo com que a placa metálica de proteção térmica desarme prematuramente.

Solução: Verifique a carga da linha. Recomendamos atualizar para uma corrente nominal mais alta e garantir que o diâmetro do fio seja compatível.

Se a causa forem fatores ambientais, recomendamos melhorar a ventilação da caixa de distribuição. Os produtos PUGAO são projetados tendo em mente o aumento da temperatura. Se o ambiente for extremo, entre em contato conosco para ajustes de adaptação apropriados durante a fase de seleção e desenvolvimento da solução.

2. Superaquecimento ou odor de queimado nos terminais

Possíveis causas: Crimpagem solta ou diâmetro de fio incorreto.

Parafusos soltos aumentam a resistência de contato; fios finos causam altas temperaturas no ponto de conexão sob alta corrente. Ambas as situações podem levar a problemas.

Solução: Desconecte imediatamente a alimentação, verifique e reaperte os parafusos da fiação. Nossos produtos utilizam terminais tipo túnel espessos com alto torque projetado; recomendamos o uso de uma chave de fenda isolada profissional para apertar no valor padrão. Certifique-se de que o fio esteja totalmente inserido no orifício do terminal, sem nenhum núcleo exposto.

3. A alça não pode ser fechada, não pode ser movida para cima

Possíveis causas: Curto-circuito persistente ou bloqueio do mecanismo.

Ainda existe um curto-circuito no circuito. O mecanismo de disparo magnético recusa-se forçosamente a fechar por segurança, ou a câmara interna de extinção de arco pode ser danificada por um grande pico de corrente.

Solução: Não force o fechamento do circuito nesta situação! Primeiro, verifique se há curto-circuitos nos aparelhos a jusante ou danos na fiação.

Se o circuito ainda não puder ser fechado após a exclusão de falhas externas, o disjuntor CA 1P completou sua missão de proteção. Para confirmar melhor a condição do produto, poderá ser necessária a substituição. Planejador de contato.

4. O equipamento a jusante não tem energia após fechar a chave

Possíveis causas: Fiação incorreta ou falha do mecanismo interno.

As linhas de entrada e saída estão invertidas ou a braçadeira do fio está no isolamento; embora a manopla esteja na posição ON, os contatos internos não estão fechados.

Solução: Use um multímetro para medir a tensão nos terminais de saída e verifique se a braçadeira do fio está pressionando o isolamento do fio.

Cada produto PUGAO passa por testes de polaridade e continuidade em uma bancada automatizada. Se ainda não houver tensão apesar da fiação correta, entre em contato com nossa equipe de suporte técnico.

PERGUNTAS FREQUENTES:

Você aceita atendimento personalizado?

Sim, temos mais de 10 anos de experiência na indústria de disjuntores CA de 1 pólo. Fornecemos serviço OEM/ODM e podemos imprimir o logotipo da sua marca nos produtos. Também podemos fornecer soluções personalizadas de acordo com seus desenhos e requisitos de parâmetros.

Quanto tempo é o seu prazo de entrega?

Depende da necessidade e da quantidade dos produtos que você compra.
