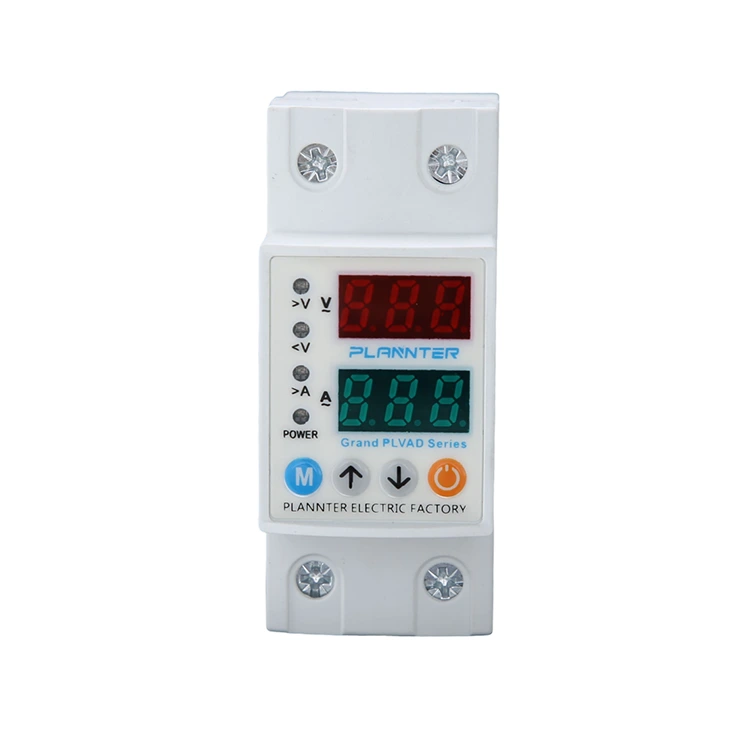

40A 63A Protetor superior e inferior

O Pugão 40A 63A Protetor superior e inferioré um dispositivo de segurança elétrica especializado projetado para proteger circuitos e aparelhos conectados contra instabilidade de tensão. Classificada para sistemas padrão de 220 VCA/230 VCA (50/60 Hz), esta unidade montada em trilho monitora continuamente a tensão da linha.

Ele desconecta automaticamente a fonte de alimentação quando os níveis de tensão excedem os limites seguros (sobretensão) ou caem muito (subtensão), evitando danos aos motores, placas de circuito e fiação. Com um design robusto capaz de operar em temperaturas de -20°C a +55°C, garante desempenho confiável em diversos ambientes.

Princípio de operação

O princípio de operação do protetor superior e inferior 40A 63A é, na verdade, o monitoramento dos dados de tensão. Isto inclui, por exemplo, a detecção e monitorização de sensores, unidades de controlo, relés e outras condições.

Sensor: O nível de tensão pode ser monitorado em tempo real. Se a tensão exceder ou cair abaixo do limite predefinido, o sensor envia um sinal para a unidade de controle, solicitando a operação do processo.

Unidade de controle: pode receber sinais do sensor e determinar se a tensão está anormal. Se a tensão for reconhecida como muito alta ou muito baixa, a unidade de controle ativará medidas de proteção.

Relé: Quando comandado pela unidade de controle, o relé abrirá rapidamente o circuito para proteger o equipamento contra danos e evitar incêndio.

Proteção de Equipamentos

Máquinas sensíveis requerem energia estável para funcionar corretamente. O40A 63A Protetor superior e inferioré amplamente utilizado para proteger:

• Equipamento Médico:Garantir que ferramentas de diagnóstico críticas não sejam danificadas por picos de energia.
• Instrumentação:Manter a precisão dos sistemas de controle e sensores que dependem de tensão consistente.

Cargas Industriais/Comerciais

Para aplicações mais pesadas, o dispositivo oferece classificações de corrente elevadas para lidar com cargas elétricas significativas:

• Classificação 40A:Adequado para circuitos de iluminação comercial padrão e configurações de equipamentos de escritório menores.
• Classificação 63A:Ideal para quadros de distribuição industriais, motores pesados ​​e alimentações de energia principais onde é necessária maior capacidade de corrente.

Tipo e mecanismo de proteção

O40A 63A Protetor superior e inferiorutiliza um sistema de controle inteligente envolvendo sensores e relés para gerenciar a segurança de energia:

• Proteção contra sobretensão:Detecta aumentos repentinos de tensão (por exemplo, desconexão da linha neutra) e corta a energia para evitar riscos de incêndio e envelhecimento do isolamento.
• Proteção contra subtensão:Identifica quedas de tensão que podem causar superaquecimento e parada dos motores, desconectando a carga para evitar queima.
• Recuperação Automática:Assim que a tensão retornar a uma faixa estável, a unidade poderá fechar novamente o circuito automaticamente, reduzindo a necessidade de intervenção manual e garantindo a operação contínua.

Vantagens

Monitoramento de tensão em tempo real e desconexão rápida: O protetor superior e inferior 40A 63A monitorará continuamente a tensão da linha todos os dias, uma vez que a tensão for detectada além do limite definido, como sobretensão ou subtensão, o protetor cortará a fonte de alimentação, evitando que os aparelhos elétricos sejam permanentemente danificados devido a alta ou baixa tensão.

Prolongar a vida útil dos aparelhos elétricos: Se o longo prazo for um ambiente de tensão estável, reduzirá os componentes eletrônicos devido a choques de tensão causados ​​por danos e envelhecimento, poderá estabilizar a fonte de alimentação e reduzir flutuações, para prolongar a vida útil geral do equipamento.

Proteger equipamentos: como computadores, equipamentos médicos, instrumentação e sistemas de controle exigem precisão de alta tensão. Se for detectada tensão anormal, a fonte de alimentação será cortada para evitar perda de dados do equipamento.

Alto desempenho de segurança e proteção: quando um aumento repentino de tensão pode causar superaquecimento do fio, curto-circuito ou incêndio, o Protetor de Sobre e Sub 40A 63A corta a fonte de alimentação em tempo hábil no momento de sobretensão, reduz o risco de incêndios elétricos e melhora a segurança da eletricidade.

Perguntas frequentes

Como ajusto os limites de tensão?

A unidade possui configurações ajustáveis, permitindo calibrar os limites de sobretensão e subtensão para atender aos requisitos específicos de seus aparelhos conectados.

Qual é o recurso de “recuperação automática”?

Depois que uma falha é eliminada e a tensão retorna a uma faixa segura, o protetor de excesso e falta 40A 63A pode restaurar automaticamente a energia, reduzindo a necessidade de reinicializações manuais e garantindo a continuidade.

Qual é a diferença entre 40A e 63A?

Isso se refere à capacidade de corrente nominal. Um modelo 63A pode suportar uma carga elétrica maior (mais aparelhos) do que um modelo 40A. Escolha com base na sua carga total conectada.

Isso protege contra surtos de raios?

Este dispositivo foi projetado para proteção contra sobre/subtensão. Para segurança abrangente contra descargas atmosféricas diretas, recomenda-se usar este protetor em conjunto com um dispositivo de proteção contra surtos (SPD) dedicado.

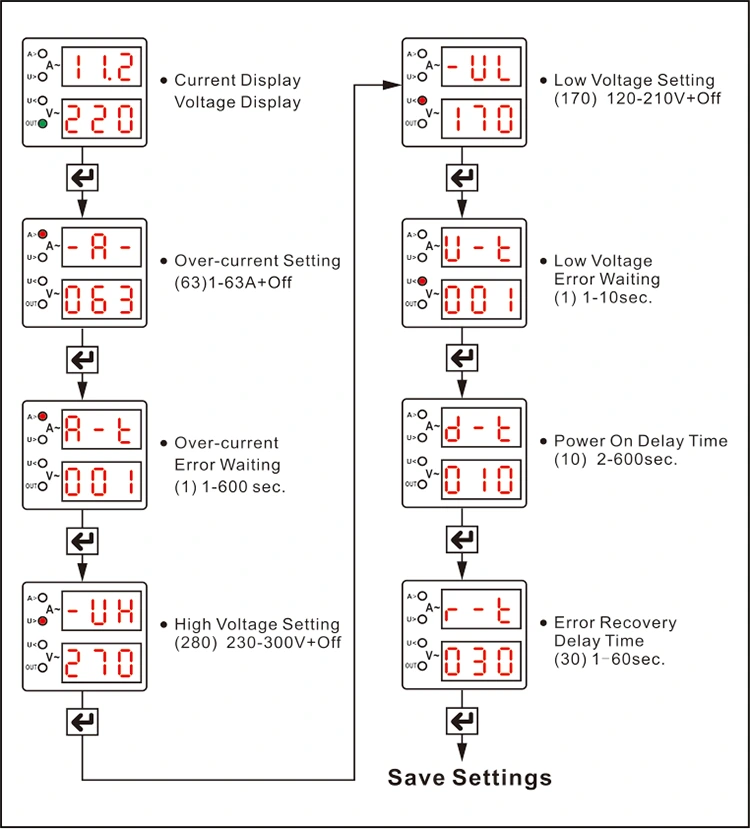

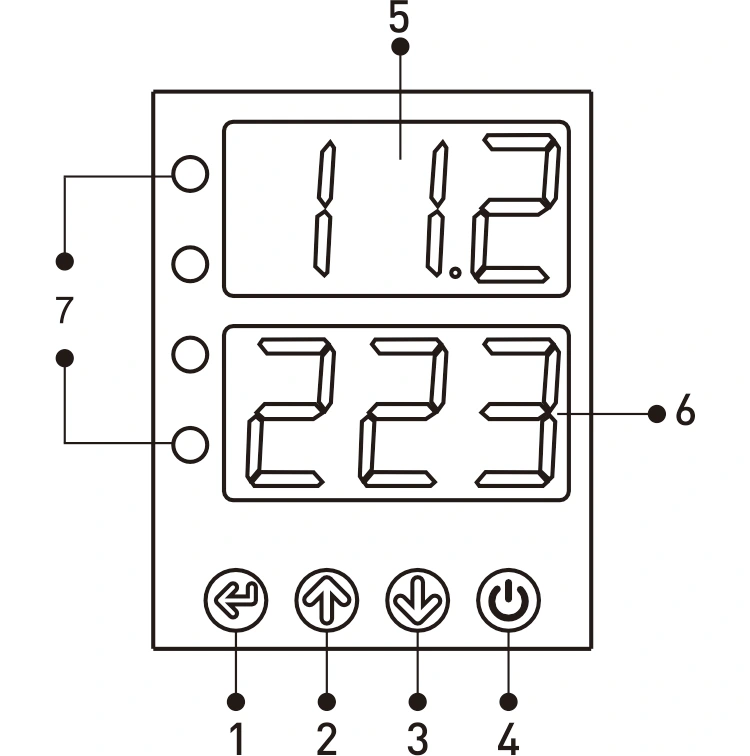

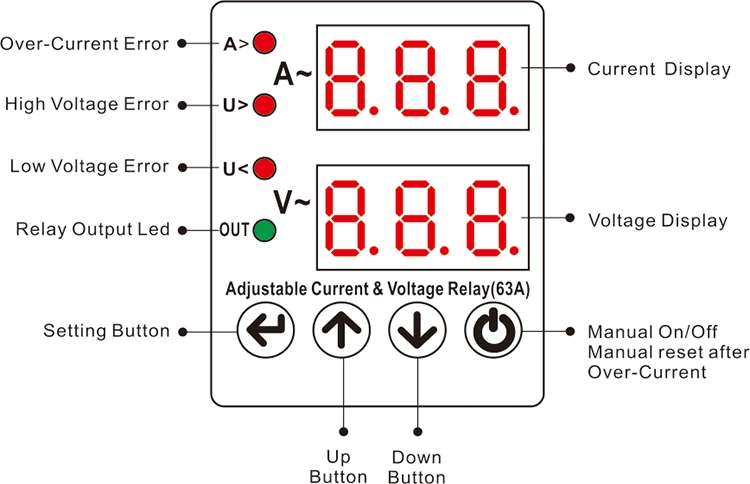

Visor e botões

1 - Botão SET: Este botão é usado para salvar após configurar/alterar valores de sobrecorrente e valores de configuração de alta/baixa tensão e erro

espere o tempo.

2 - Botão UP: Aumenta o valor desejado.

3 - Botão Para Baixo: Reduz o valor requerido.

4 - Botão Liga/Desliga Manual: Utilizado para ligar ou desligar manualmente a saída do aparelho. Quando a saída for desligada, a tela exibirá “OFF” e o dispositivo não poderá realizar um reset automático. Pressione novamente o botão para reativar o dispositivo e retomar a operação normal (desde que não haja nenhuma falha).

5 - Exibição Atual

1º Grupo de Display: Em operação normal, este display mostra o valor da tensão de entrada (rede). A tela permanece iluminada continuamente quando não há falha e piscará se ocorrer um erro de alta ou baixa tensão. Durante a programação, o display indica os valores dos parâmetros relevantes que estão sendo definidos, como sobrecorrente, limites de tensão alta/baixa, atraso de falha e tempos de atraso de reset.

6 - Exibição de Tensão

2º Grupo de Display: Durante a operação normal, esta seção mostra o valor atual. A tela permanece acesa quando o sistema está funcionando normalmente e pisca no caso de uma falha de sobrecorrente. Durante o processo de programação, exibe o valor numérico do parâmetro do programa correspondente.

7 - Indicadores LED:

A>: Acende quando uma falha de sobrecorrente é detectada.

V>: Acende quando ocorre uma falha de alta tensão.

V<: Acende quando ocorre uma falha de baixa tensão.

Fora: Acende quando o dispositivo inicia a operação de saída.

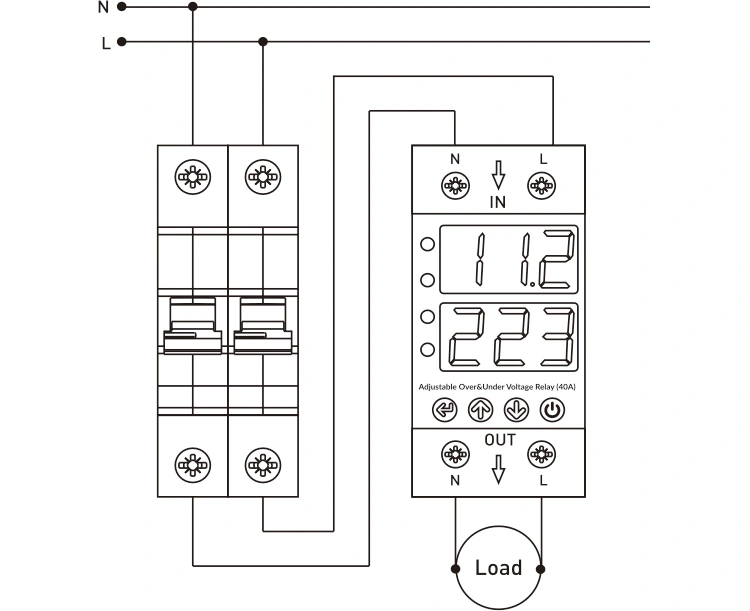

Diagrama de conexão

Os fios neutro e fase da rede elétrica devem ser conectados aos terminais “N” e “L” marcados como “Entrada” no dispositivo.

Os fios neutro e fase do equipamento destinado a ser protegido contra sobre ou subtensão devem ser conectados aos terminais “N” e “L” na seção “Saída” do dispositivo.

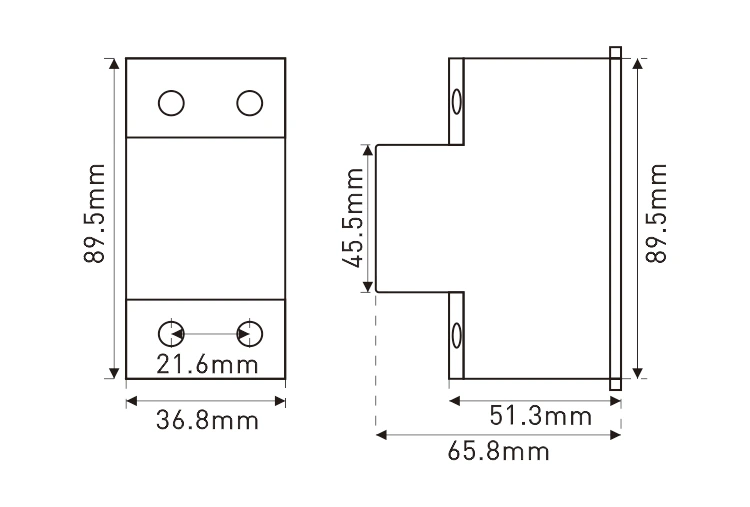

Dimensões
