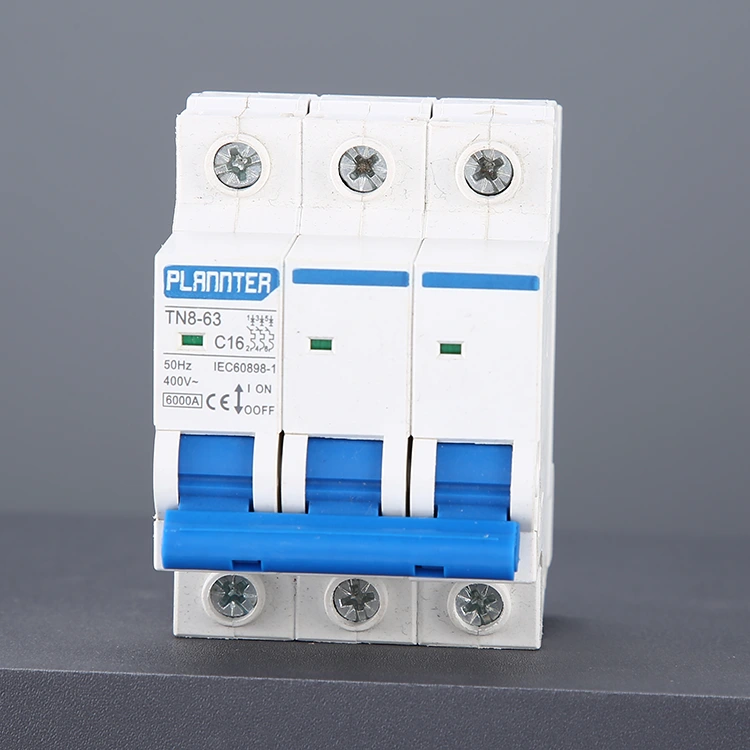

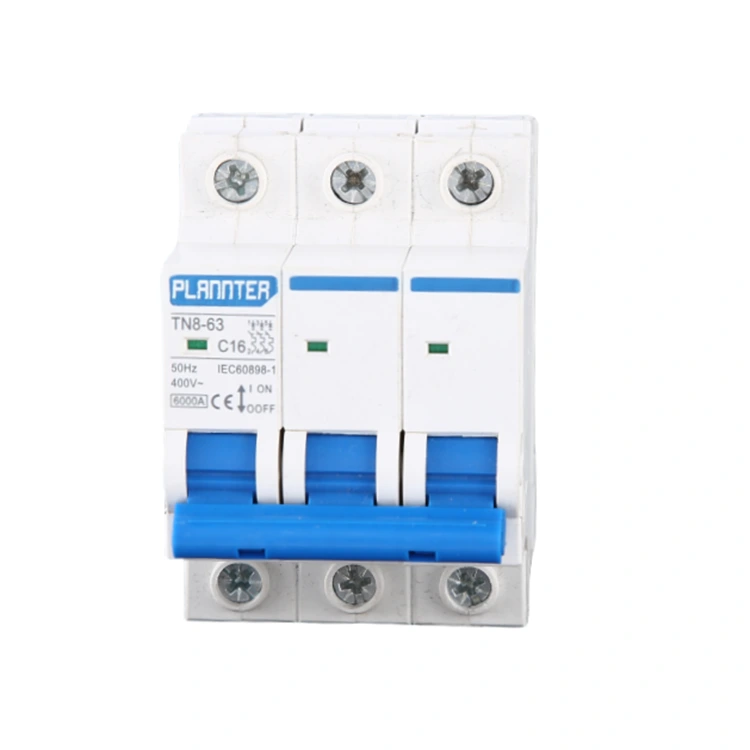

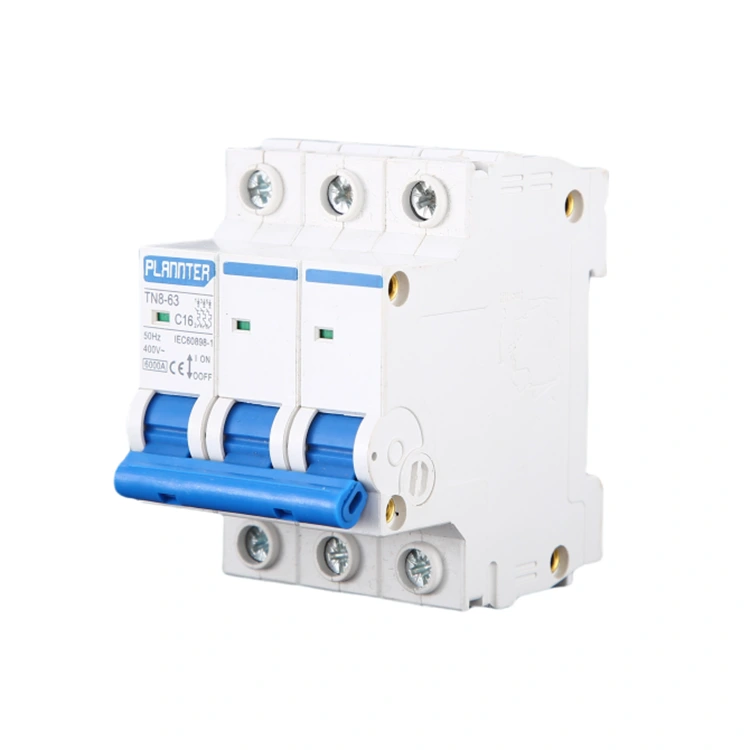

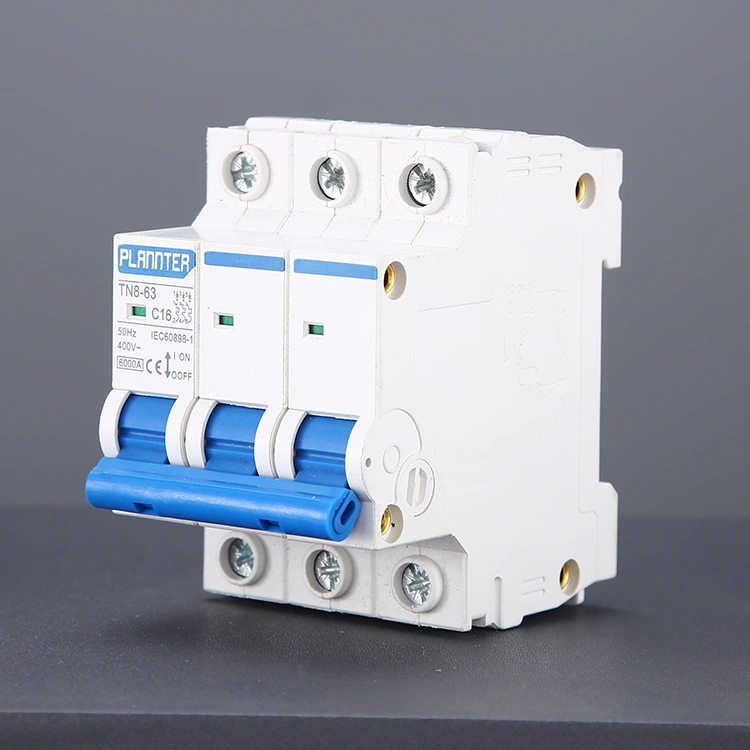

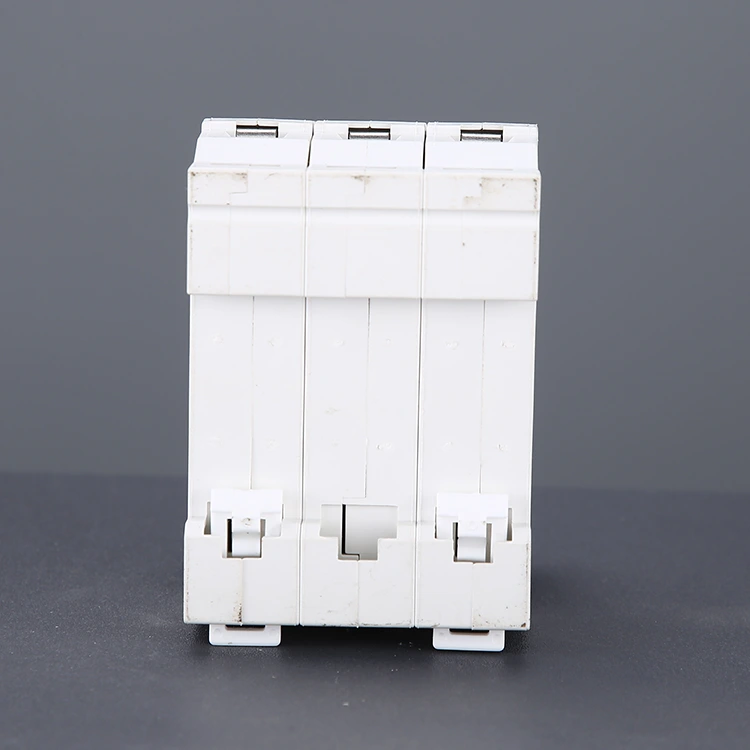

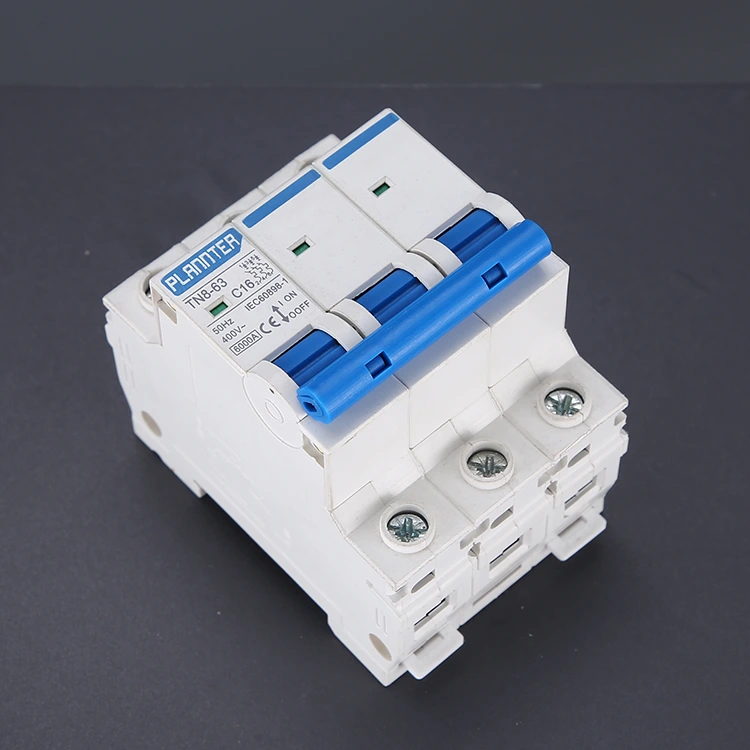

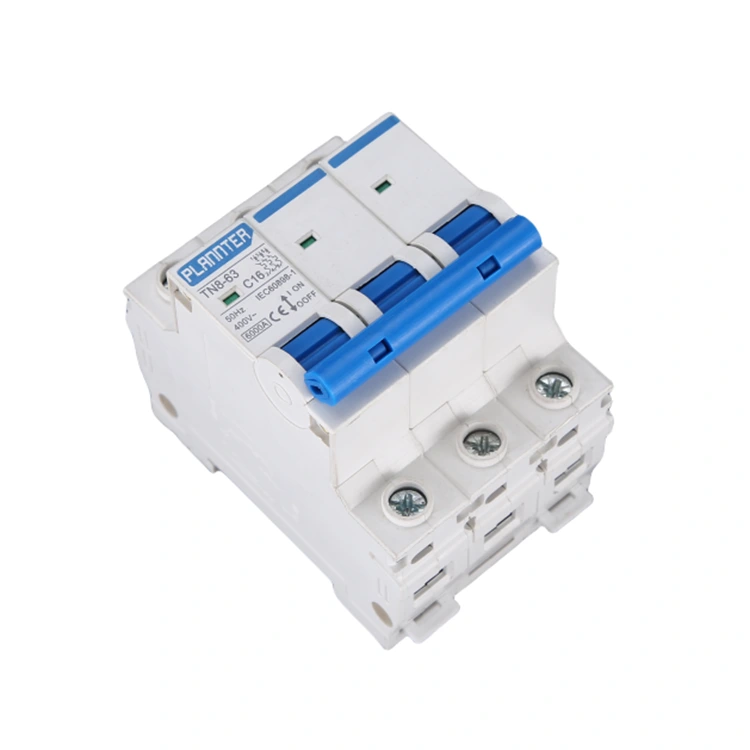

Disjuntor miniatura de cobre de 3 polos

Os disjuntores miniatura de cobre de 3 pólos PUGAO (Plannter Electric) têm um design bonito e simples com linhas suaves e são feitos de materiais de caixa de alta qualidade com bom retardamento de chama. Além disso, o design de tamanho compacto e o pequeno volume facilitam a instalação em diversas caixas de distribuição e gabinetes de controle, economizando espaço.

Os principais componentes incluem contatos, dispositivo de extinção de arco, mecanismo de liberação e assim por diante. Os contatos são feitos de cobre de alta qualidade, que possui boa condutividade e resistência ao desgaste, reduz a resistência de contato e diminui a perda de calor. Utilizamos tecnologia avançada de extinção de arco, como grades extintoras e escudos extintores de arco, que podem extinguir rapidamente o arco quando o disjuntor interrompe o circuito, evitando que o arco danifique o equipamento. O mecanismo de liberação é a chave para realizar a função de proteção automática do MCB, quando o circuito está sobrecarregado, em curto-circuito e outras falhas, o mecanismo de liberação pode ser acionado rapidamente para fazer o disjuntor desarmar e desligar o circuito, para proteger a segurança do equipamento elétrico e do pessoal.

Por que o cobre é essencial para disjuntores 3P?

Em muitas aplicações, os disjuntores 3P são encarregados de alimentar motores elétricos ou equipamentos industriais de grande escala, envolvendo cargas de corrente pesadas e períodos de operação prolongados. Se, num esforço para reduzir custos, materiais como alumínio revestido de cobre ou mesmo ferro revestido de cobre forem utilizados para componentes condutores internos, o desempenho será comprometido; especificamente, o dispositivo não terá as vantagens distintas oferecidas por uma construção totalmente em cobre:

1. Aumento de temperatura extremamente baixo

A resistividade elétrica do cobre é significativamente menor que a do alumínio ou do ferro. Ao conduzir correntes elevadas – como 32A ou 63A – os componentes condutores de cobre puro geram substancialmente menos calor. Isso garante que o disjuntor não sofra disparos incômodos causados ​​por superaquecimento interno, nem que seu invólucro se torne quebradiço ou se degrade prematuramente devido à exposição prolongada a altas temperaturas.

2. Capacidade superior de resistência a curto-circuito

O cobre possui resistência mecânica superior e estabilidade térmica. No caso de um curto-circuito – gerando correntes de falta de 6kA ou 10kA – as imensas forças eletromagnéticas e o calor extremo do arco elétrico não farão com que os barramentos condutores se deformem ou derretam, garantindo assim que o disjuntor possa interromper de forma segura e eficaz a corrente de falta.

3. Excelente desempenho de fiação

Os terminais de fiação de cobre apresentam afinidade superior com cabos (que normalmente também são feitos de fio de cobre), resultando em menor resistência de contato. Além disso, o cobre é altamente resistente à oxidação, evitando assim o superaquecimento e a carbonização nos pontos de conexão da fiação.

Parâmetros principais

Tensão nominal: A tensão nominal é AC400V, que pode operar de forma estável sem acidentes em ambiente de tensão de 400V AC e é adequada para uso em sistemas de distribuição de energia de baixa tensão, como plantas industriais, edifícios comerciais, residências e outros locais.

Dicas quentes: ao escolher disjuntores, a tensão nominal deve corresponder à tensão real do circuito, caso contrário, pode fazer com que o disjuntor não funcione corretamente e até causar acidentes de segurança.

Corrente nominal: A corrente nominal varia de 6A a 63A, o que pode atender às necessidades de diferentes correntes de carga.

Capacidade de interrupção de curto-circuito: O disjuntor miniatura de cobre de 3 pólos Pugao modelo T8-3P suporta uma capacidade de interrupção de curto-circuito de até 6kA. Possui forte capacidade de interrupção de curto-circuito, que pode cortar rapidamente a corrente em caso de falhas de curto-circuito, e protege eficazmente a segurança dos equipamentos elétricos e de todo o sistema de energia.

Nossos padrões de fabricação

Como fabricante direto, a PUGAO (Plannter Electric) está comprometida em utilizar componentes de cobre de alta qualidade em todos os nossos disjuntores de 3 pólos de alta especificação. Você pode prosseguir com a compra em massa com total confiança ou entrar em contato conosco diretamente para organizar personalizações específicas adaptadas aos requisitos do seu projeto.

Tecnologia de soldagem por pontos totalmente automatizada: Utilizamos equipamentos totalmente automatizados para realizar soldagem de alta precisão dos contatos de cobre aos barramentos, garantindo que a resistência elétrica nos pontos de conexão seja praticamente zero.

Cobre eletrolítico de grau T2: Selecionamos exclusivamente cobre eletrolítico de alta pureza, rejeitando estritamente o uso de qualquer cobre reciclado ou impuro, garantindo assim - desde a fonte - que nossos produtos atingem uma capacidade de ruptura genuína de 6kA.

Contatos grossos folheados a prata: Nas superfícies de contato de nossos componentes de cobre que transportam corrente, incorporamos contatos adicionais de liga à base de prata para evitar a erosão do arco – a queima do material de cobre causada por arcos elétricos gerados durante a interrupção do circuito.

Onde um disjuntor miniatura de cobre de 3 pólos é adequado para uso?
