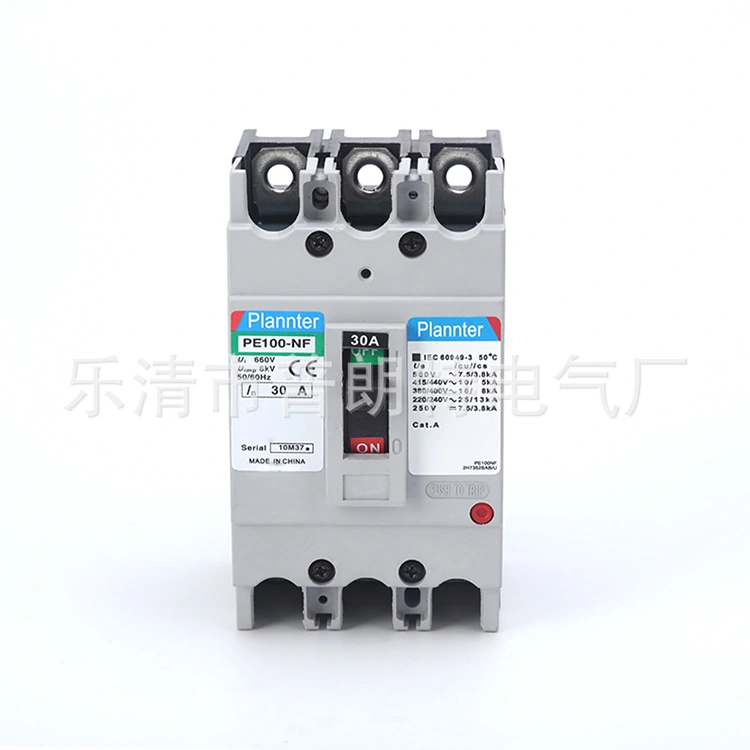

Convidamos você a solicitar disjuntores em caixa moldada AC duráveis e de alta qualidade daPUGAO (Planejador Elétrico). Como fabricante e fornecedor profissional com fábrica própria, oferecemos uma solução completa - desde consultoria pré-venda até serviços de suporte técnico pós-venda.
Estrutura Central
A capacidade dos disjuntores em caixa moldada CA de lidar com altas correntes depende principalmente dos três componentes a seguir:
1. Caixa Moldada
Este componente fornece isolamento elétrico e suporte mecânico; ele envolve completamente as partes energizadas para evitar choque elétrico, apresenta uma estrutura compacta e praticamente não requer manutenção.
2. Câmara de extinção de arco
Quando o disjuntor interrompe uma corrente alta, um arco elétrico de alta temperatura se forma entre os contatos. A câmara de extinção de arco consiste em numerosas placas metálicas paralelas projetadas para segmentar, alongar e resfriar o arco, extinguindo-o utilizando o instante em que a corrente CA cruza o ponto zero. Este mecanismo é a chave para sua capacidade de interromper com segurança correntes de curto-circuito que atingem milhares de amperes.
3. Unidade de viagem
Este constitui o elemento central que determina o desempenho do disjuntor. As unidades de disparo são categorizadas principalmente em dois tipos: termomagnéticas e eletrônicas. Os componentes principais do primeiro são uma tira bimetálica e um eletroímã, enquanto o último utiliza um microprocessador e um transformador de corrente. Estes dois tipos possuem características de proteção distintas e são adequados para diferentes cenários de aplicação; a escolha específica deve ser determinada com base em uma análise detalhada dos requisitos individuais do projeto.
Quais são as capacidades de desempenho do AC MCCB?
1. Capacidade de ruptura excepcional
Os disjuntores residenciais padrão são normalmente capazes de lidar com correntes de curto-circuito de até 6.000A. Nossos MCCBs CA, no entanto, podem interromper facilmente correntes extremas de curto-circuito de 35.000 A (35 kA) — ou até mais altas (por exemplo, 100 kA) — protegendo assim o sistema elétrico contra falhas catastróficas.
2. Ajustabilidade atual
A maioria dos MCCBs PUGAO AC apresentam uma configuração de corrente nominal ajustável (Ir). Por exemplo, um MCCB de 250A pode ser ajustado através de um botão rotativo para desarmar a 200A, dependendo dos requisitos reais de consumo de energia; esse recurso proporciona maior flexibilidade no gerenciamento da distribuição de energia.
3. Suporte para cargas pesadas
Ele é capaz de suportar as enormes correntes de partida geradas durante a partida de motores industriais, sem sofrer com os frequentes disparos incômodos, frequentemente associados aos interruptores padrão.
Como selecionar o AC MCCB certo para o seu projeto?
Ao selecionar um modelo, recomendamos focar em cinco aspectos principais do disjuntor em caixa moldada CA:
1. Determine a corrente nominal
Isso constitui a base do processo de seleção. A corrente nominal do disjuntor deve exceder a corrente calculada do circuito.
Fórmula Básica: In ≥ Corrente de Carga Calculada.
Dica PUGAO: Para cargas indutivas como motores elétricos, a corrente de partida instantânea é significativa; portanto, ao selecionar um disjuntor, normalmente é necessário aplicar uma margem de segurança de 1,2 a 1,5 vezes a corrente calculada ou optar por um MCCB especializado em proteção de motor.
2. Determine a capacidade de ruptura
A capacidade de interrupção refere-se à corrente máxima de curto-circuito que o disjuntor pode interromper com segurança.
Perto do transformador: Onde as correntes de curto-circuito são altas, recomendamos selecionar um modelo com alta capacidade de interrupção (por exemplo, 50kA ou 100kA).
No final dos ramais de distribuição: Onde as correntes de curto-circuito são relativamente baixas, um modelo mais econômico pode ser selecionado (por exemplo, 25kA ou 35kA).
Princípio: A capacidade máxima de interrupção de curto-circuito do disjuntor deve exceder a corrente máxima de curto-circuito estimada no ponto de instalação.
3. Selecione o número de pólos
3P (3 pólos): Usado para sistemas trifásicos balanceados (por exemplo, cargas puramente motorizadas); protege e interrompe apenas os condutores trifásicos.
4P (4 pólos): Utilizado para sistemas trifásicos desequilibrados (contendo uma mistura de cargas trifásicas e monofásicas); interrompe simultaneamente os condutores de fase e o condutor neutro, oferecendo maior segurança durante a manutenção.
4. Selecione o tipo de unidade de disparo
Térmico-Magnético: Apresenta estrutura simples, confiável, com forte resistência a interferências, além de ser mais econômico. Adequado para a maioria das aplicações padrão de distribuição de energia.
Eletrônico: Oferece precisão de proteção extremamente alta, permite o ajuste fino das configurações de corrente e inclui recursos de medição e comunicação. Adequado para ambientes com requisitos rigorosos de qualidade de energia, como hospitais, data centers ou instalações de fabricação de precisão em grande escala.
5. Considere a temperatura ambiente e o método de montagem
Derating: A classificação de corrente nominal de um MCCB é normalmente baseada em uma temperatura ambiente de 40°C. Se o disjuntor for instalado dentro de um gabinete de distribuição confinado e de alta temperatura, informe-nos para que possamos determinar a solução apropriada com base nas condições específicas do seu projeto.
Requisitos de acessórios: Você precisa de uma unidade de disparo de derivação? Você precisa de contatos auxiliares?
Perguntas frequentes
P: Por que meu disjuntor desarma no momento em que o motor dá partida?
R: Isso normalmente é causado por uma incompatibilidade na curva de disparo.
A corrente instantânea consumida por um motor durante a partida é geralmente de 7 a 12 vezes sua corrente nominal. Se você selecionou um disjuntor Tipo C, ele interpretará erroneamente esse surto como um curto-circuito e desarmará instantaneamente.
Para cargas de motor, certifique-se de selecionar um disjuntor em caixa moldada Tipo D (MCCB) ou um disjuntor de proteção de motor especializado.
P: Como escolho entre disjuntores 3P e 4P?
R: Isso depende da configuração de aterramento e dos requisitos de carga do seu sistema.
Escolha 3P: Para cargas puramente trifásicas onde não é necessária uma linha neutra.
Escolha 4P: Para sistemas que incluem cargas monofásicas (que requerem linha neutra).
P: Seus disjuntores em caixa moldada (MCCBs) podem fornecer proteção contra vazamento à terra?
R: Sim, eles podem; no entanto, esta funcionalidade normalmente não é integrada na própria unidade, mas é obtida através de montagem modular.
Se você precisar deste recurso, um módulo de proteção contra fuga à terra poderá ser adicionado. Observe, entretanto, que a proteção contra fugas à terra se destina principalmente à prevenção de incêndios; se o seu objetivo é a proteção do circuito final contra choque elétrico, recomendamos selecionar um Dispositivo de Corrente Residual (RCD) dedicado ou PUGAOSérie MCB.
