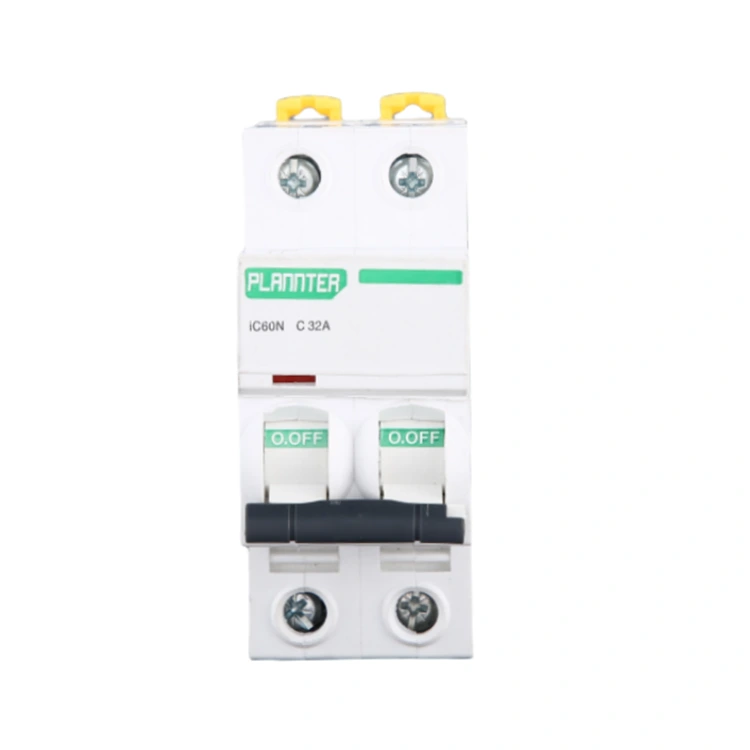

O papel dos disjuntores em miniatura

Disjuntores miniatura(MCBs) são dispositivos de proteção contra sobrecorrente amplamente utilizados em sistemas de distribuição de energia de baixa tensão, principalmente para proteção contra sobrecarga e curto-circuito e operações de comutação pouco frequentes. Suas funções principais incluem:

1. Proteção contra sobrecarga

Quando a corrente da linha excede um limite definido (por exemplo, uma corrente sustentada de 1,45 vezes a corrente nominal), o disjuntor desconecta o circuito através de um mecanismo de disparo térmico, evitando superaquecimento e incêndios causados ​​por fios. Por exemplo, no verão, quando o ar condicionado funciona por longos períodos e a corrente excede o limite, o MCB pode ser ativado imediatamente.

2. Proteção contra curto-circuito

Quando uma falha de curto-circuito gera uma alta corrente transitória, o dispositivo de disparo eletromagnético desconecta rapidamente o circuito em milissegundos, limitando o escopo da falha. Em cenários industriais, esse recurso pode evitar que as linhas de produção sejam paralisadas por curtos-circuitos.

3. Proteção contra subtensão (modelos selecionados)

Quando a tensão cai significativamente ou ocorre uma queda de energia, o dispositivo de disparo por subtensão libera sua armadura, desligando a energia e exigindo um reset manual para evitar que o equipamento opere em tensões anormais.

4. Troca de operação de linha

Em condições normais de operação, pode ser usado como um interruptor liga/desliga de circuito pouco frequente, adequado para manutenção de equipamentos ou ajustes temporários na fonte de alimentação.

00:00 A Importância dos Disjuntores Miniatura

00:14 Sistemas Antecipados de Proteção de Circuito

00:31 Vantagens dos disjuntores miniatura

00:41 Princípios de funcionamento de disjuntores miniatura

01:19 Mecanismos de Proteção contra Curto-Circuito

01:31 Riscos de arco elétrico e componentes de extinção de arco

01:48 Mecanismos de proteção contra sobrecarga

02:11 A diferença entre curto-circuito e sobrecarga

Cenários de aplicação

Residencial: Protege circuitos como iluminação e tomadas, sendo que cada circuito requer uma configuração separada (por exemplo, 20A para uma cozinha e 16A para um cabo de luz).

Prédios Comerciais: Garante o funcionamento estável de sistemas como condicionadores de ar e elevadores em shopping centers e prédios de escritórios.

Industrial: Fornece proteção de fim de linha para equipamentos de produção, formando um sistema de proteção em camadas com nível industrialdisjuntores(como MCCBs).

Normas Técnicas

Deve estar em conformidade com T/CEEIA 255-2016 e outras normas, exigindo vida útil mecânica de 4.000 ciclos ou superior, resistência de isolamento a temperaturas de até 750°C e marcação clara de corrente nominal e capacidade de interrupção.
