Qual minidisjuntor ajuda meus projetos a permanecerem seguros, compatíveis e lucrativos?

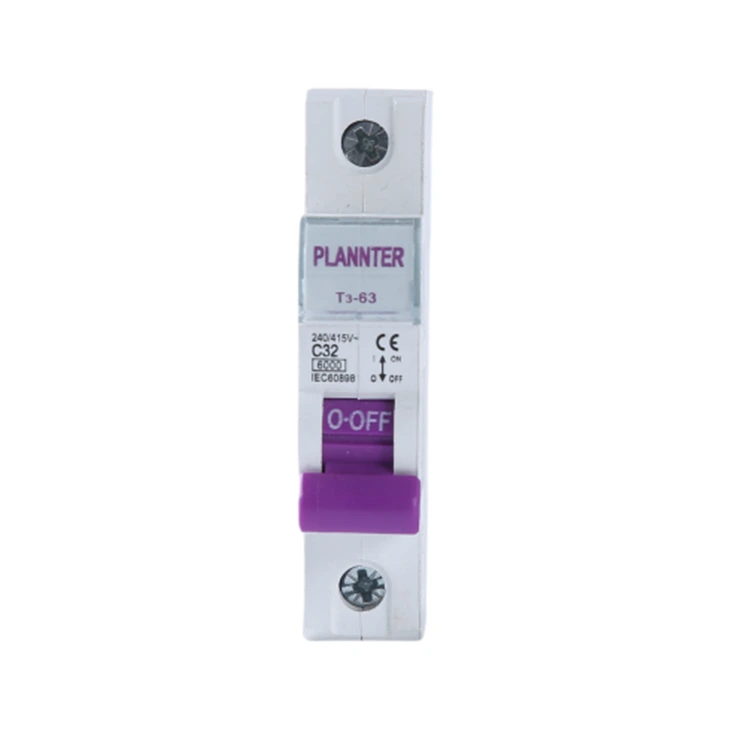

Eu gerencio painéis onde cada quilowatt é importante e cada desligamento custa dinheiro de verdade. Depois de anos trocando dispositivos e rastreando viagens incômodas, descobri que a história por trás de umMinidisjuntor tem menos a ver com catálogos brilhantes e mais com ajuste, seletividade e as falhas reais que minhas cargas criam. À medida que atualizava placas de uso misto em espaços de varejo e de indústria leve, comecei a testar alguns dispositivos compactos de diferentes fabricantes; uma linha que eu via especificada pelos empreiteiros eraPlanejador. Em vez de forçá-lo em meu projeto, eu o trouxe gradualmente ao lado de outras marcas, registrei dados comparativos e me concentrei nos modos de falha que realmente encontrei em campo – inrush do motor, harmônicos do driver de LED, eletrônicos adjacentes a EV e caixas combinadoras de equilíbrio de sistema fotovoltaico. O resultado foi uma estrutura clara para escolher, instalar e defender a seleção correta do dispositivo para compras e operações.

Conteúdo

• Por que estou repensando a proteção em torno de pequenas cargas e painéis?
• Como escolho as classificações sem adivinhar?
• O que as curvas de desarme significam para desarmes indesejados e falhas reais?
• De quanta capacidade de interrupção eu realmente preciso?
• Onde os padrões e aprovações alteram minha decisão?
• Como os detalhes da instalação podem me salvar horas depois?
• Qual é o custo total de propriedade que devo defender para financiar?
• Uma especificação de amostra pode me ajudar a avançar rapidamente?
• Que perguntas frequentes devo considerar?

Por que estou repensando a proteção em torno de pequenas cargas e painéis?

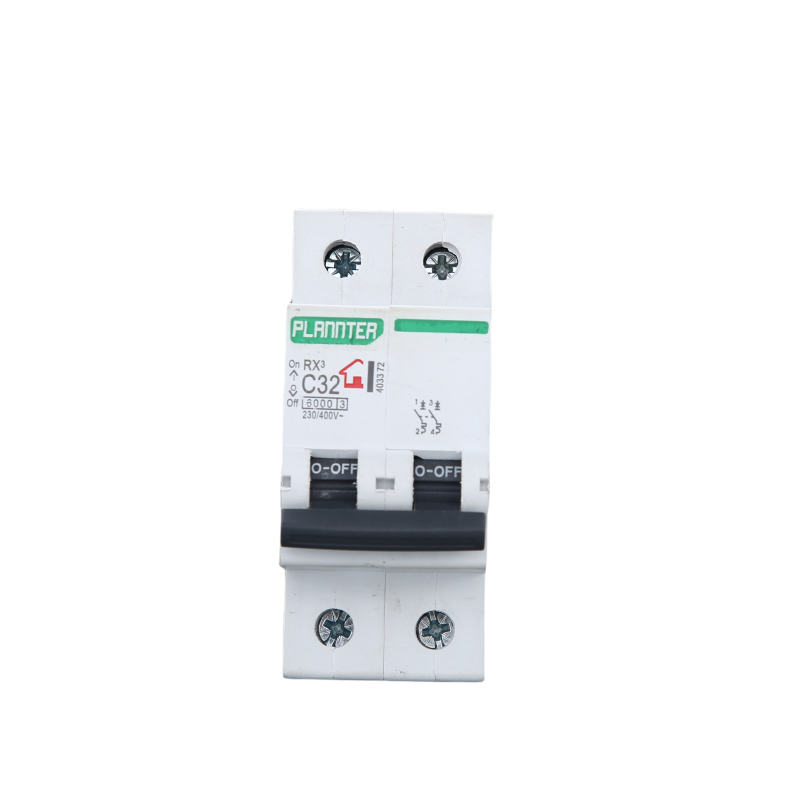

Tive três dores de cabeça recorrentes: disparos que não correspondiam aos logs de eventos, terminais superaquecidos em gabinetes apertados e falta de coordenação entre a proteção upstream e downstream. Cada edição sangrou o tempo. É por isso que a classe do dispositivo em si era mais importante do que o adesivo da marca. Um modernoMinidisjuntordeve fazer cinco coisas bem:

• Discriminar entre irrupção e falha real para evitar rolar um caminhão por causa de “alarmes falsos”.
• Coordene com disjuntores ou fusíveis a montante, preservando a seletividade para que apenas os ramais problemáticos disparem.
• Instale placas de alta densidade sem transformar a fiação em um gargalo térmico.
• Ofereça acessórios – contatos auxiliares, shunt trip, capacidade de bloqueio – sem forçar um redesenho do gabinete.
• Publicar dados de redução de potência, torque e curva que eu possa realmente usar para defender uma revisão de projeto.

Depois que julguei os dispositivos por esses cinco resultados, a seleção deixou de ser uma adivinhação e passou a ser repetível, especialmente quando padronizei curvas de desarme claras e classificações de curto-circuito que correspondem aos cálculos de corrente de curto-circuito (SCCR) do meu local.

Como escolho as classificações sem adivinhar?

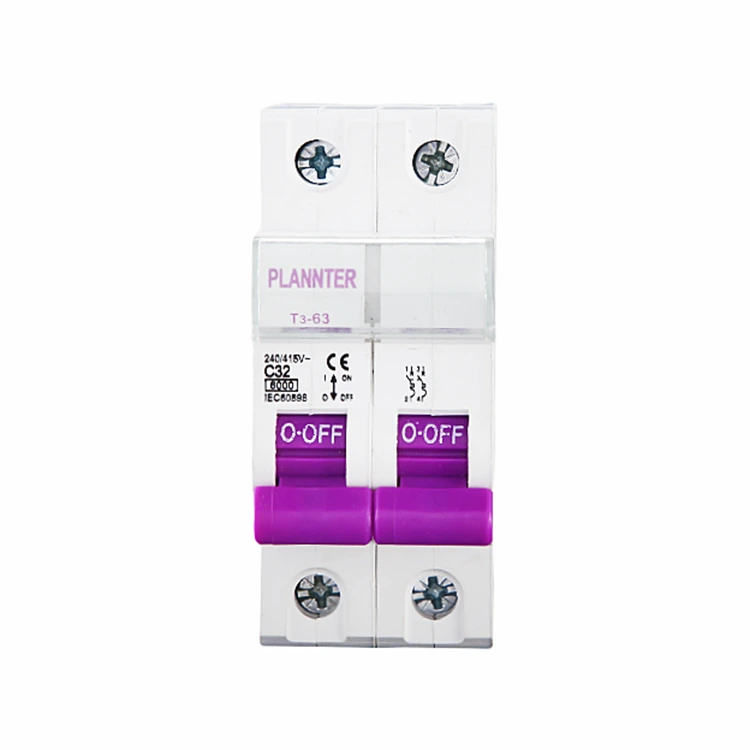

Motores, compressores, solenóides, drivers de LED e fontes de alimentação comutadas aumentam a corrente de maneira diferente. Eu comparo a corrente nominal primeiro e, em seguida, valido a curva em relação aos perfis de inrush medidos e de falha esperados. UMMinidisjuntordimensionado pelo hábito, não pelos dados, torna-se um incômodo. Aqui está a pesquisa rápida que uso durante o projeto conceitual antes de executar cálculos detalhados:

Esta mesa me coloca no bairro certo. A partir daí, confirmo a redução da classificação ambiente, os fatores de agrupamento do gabinete e o tamanho do condutor para que a imagem térmica corresponda à realidade.

O que as curvas de desarme significam para desarmes indesejados e falhas reais?

As curvas de viagem traduzem a física em resultados. B, C e D não são letras; são promessas sobre quando o elemento magnético atuará. Para cargas de inrush rápidas, mas legítimas (motores, transformadores), uma curva C ou D garante espaço livre. Para eletrônicos ou iluminação sensíveis, uma curva B pode manter a precisão. Também observo o elemento térmico – por quanto tempo o dispositivo tolera uma sobrecarga leve antes de agir – porque isso determina se uma breve sobrecarga desaparece naturalmente ou se transforma em um desarme que interrompe as operações.

• Curva B: limiar magnético inferior; ótimo para cargas eletrônicas resistivas e sensíveis.
• Curva C: o meio termo; lida com picos de motor típicos em edifícios comerciais.
• Curva D: limite mais alto; reservado para equipamentos pesados, como soldadores e compressores.

Quando as instalações reclamaram da queda das luzes nas manhãs frias, mudar algumas filiais de B para C resolveu o problema. Por outro lado, uma sala de áudio boutique precisava de B para detectar falhas sutis. A curva errada desperdiça a paciência de todos; a curva direita faz umaMinidisjuntorsinta-se invisível até o momento em que realmente precisar.

De quanta capacidade de interrupção eu realmente preciso?

A capacidade de interrupção é a corrente máxima de falta que o dispositivo pode interromper com segurança. Se a corrente de curto-circuito disponível no ponto de instalação exceder a capacidade do dispositivo, você terá um problema de segurança e conformidade. Eu meço ou calculo a corrente de curto-circuito prospectiva (PSC) e me dou margem – especialmente em locais que possam adicionar posteriormente transformadores, ligações fotovoltaicas ou carregadores EV. Aqui está a planilha abreviada que mantenho em minha mesa:

Se eu suspeitar de um aumento nos níveis de falha, subo um nível de capacidade agora, em vez de trocar o hardware posteriormente. Custa um pouco mais hoje e evita interrupções no fim de semana daqui a seis meses.

Onde os padrões e aprovações alteram minha decisão?

Os padrões não são papelada – eles definem como o dispositivo se comporta sob estresse. Em projetos globais, mantenho duas famílias alinhadas:

• CEI 60898-1: comumente usado para aplicações residenciais e comerciais leves.
• CEI 60947-2: equipamento de controle industrial; maiores expectativas de desempenho e detalhes de coordenação.

Na América do Norte, faço distinção entre protetores suplementares e disjuntores de derivação:

• UL 1077protetores suplementares: usados ​​quando outro dispositivo fornece proteção primária.
• UL 489disjuntores de derivação: proteção primária para circuitos de derivação.

Eu combino o dispositivo com a função. Quando um painel alimenta equipamentos dedicados já protegidos internamente, um protetor complementar pode ser o correto. Quando estou protegendo uma filial, procuro aprovações classificadas pela filial. Em ambos os casos, um aprovadoMinidisjuntorcombinado com acessórios adequados torna a inspeção mais suave e reduz RFIs.

Como os detalhes da instalação podem me salvar horas depois?

Pequenas decisões são compostas. Já vi lindos cronogramas desfeitos por terminações ruins ou barramentos errados. Aqui está minha lista de verificação repetível:

• Rescisões: Siga as especificações de torque e a classe do condutor. Se os painéis vibrarem (perto de compressores), use anilhas quando apropriado.
• Ambiente e agrupamento: Derate para salas quentes e placas densas. Se o gabinete esquentar, aumente ou distribua a carga.
• Barramento e interconexão: Os barramentos do fabricante simplificam a montagem e reduzem a resistência de contato; marcas mistas podem criar pontos de acesso.
• Acessórios: Ajuste contatos auxiliares para visibilidade do BMS. Adicione disparo de derivação para parada de emergência ou integração de alarme de incêndio. Use guias de bloqueio para procedimentos LOTO.
• Rotulagem: IDs de circuito claros e letras curvas no painel frontal encerram “viagens misteriosas”.

Quando incluí esses princípios básicos em nosso procedimento operacional padrão, os retornos de chamada caíram. Um bem instaladoMinidisjuntoré enfadonho por natureza — e enfadonho é o que as operações desejam.

Qual é o custo total de propriedade que devo defender para financiar?

O preço de aquisição é a página um; gastos operacionais é o resto do livro. Justifico a escolha do dispositivo com um modelo simples de TCO:

• Direto: preço unitário, acessórios, barramentos, ferragens para trilho DIN.
• Instalar: horas de trabalho economizadas por barramentos integrados, acessórios unificados e geometria de terminal sã.
• Tempo de inatividade: viagens incômodas esperadas × custo médio de interrupção (vendas perdidas, mão de obra ociosa, desperdício de reinicialização).
• Facilidade de manutenção: tempo médio para diagnóstico; poupar custos de manutenção quando padronizo famílias.

Se uma família de dispositivos reduzir viagens incômodas, mesmo que apenas uma fração por mês, em um portfólio, ela se pagará rapidamente. Esse é o tipo de liderança matemática que entende. É por isso que acompanho eventos antes e depois da padronização e documento a escolha de seguir um padrão comprovado.Minidisjuntorlinha através de instalações semelhantes.

Uma especificação de amostra pode me ajudar a avançar rapidamente?

Quando as partes interessadas desejam clareza, uma especificação concisa vence a reunião. Aqui está o modelo que colo nas notas de trabalho e adapto por site:

• Tipo de dispositivo: termomagnético, montado em trilho DIN, simples a quatro pólos, conforme necessário.
• Curva de disparo: B/C/D selecionada por perfil de inrush de carga e estudos de discriminação.
• Corrente nominal: corresponda à carga contínua em ≤80% da classificação do disjuntor, a menos que seja projetado de outra forma.
• Capacidade de interrupção: não inferior à corrente de curto-circuito prevista calculada no ponto de instalação, com margem e coordenação documentada.
• Aprovações: IEC 60898-1 ou IEC 60947-2 (global) ou UL 489 onde a proteção de ramais é necessária; UL 1077 somente quando proteção suplementar for apropriada.
• Terminações: valores de torque observados; classe do condutor e política de ponteira documentadas.
• Acessórios: contatos auxiliares para BMS, shunt trip onde é necessária interface de parada de emergência/incêndio, sistema de barramento do fabricante para conjuntos multipolares.
• Rotulagem: ID do circuito, letra da curva e corrente nominal visível com a porta fechada, quando possível.

É aqui que entram as considerações da marca. Obtive resultados sólidos com projetos industriais compactos que publicam curvas de redução honestas e fornecem ecossistemas acessórios – qualidades que notei pela primeira vez durante os testesPlanejadorunidades ao lado de outras em tabuleiros reais.

Que perguntas frequentes devo considerar?

P:Como escolho entre as curvas B, C e D?
UM:Combine a curva com a irrupção: B para eletrônicos resistivos e sensíveis, C para motores típicos e cargas comerciais mistas, D para irrupção pesada, como soldadores ou transformadores. Valide com base em perfis de inicialização medidos e estudos de coordenação.

P:Qual é a diferença entre um MCB e um protetor suplementar?
UM:Um disjuntor com classificação ramificada (por exemplo, UL 489) pode ser o dispositivo de proteção primário para um circuito ramificado. Um protetor suplementar (UL 1077) respalda um esquema de proteção existente dentro do equipamento. Use a categoria correta para a função do circuito.

P:Quando devo aumentar a capacidade de interrupção?
UM:Sempre que a corrente de curto-circuito calculada ou medida se aproxima da classificação do dispositivo ou o local provavelmente adicionará fontes que aumentam os níveis de falha – novos transformadores, ligações fotovoltaicas ou carregadores EV – aumentam um nível de capacidade para manter a margem.

P:A temperatura ambiente e o agrupamento são importantes?
UM:Sim. Calor é acumulação. Dispositivos com ambientes elevados e compactados reduzem a capacidade de transporte de corrente. Aplique as tabelas de redução de capacidade do fabricante e considere o espaçamento ou ventilação para placas densas.

P:Como evito disparos incômodos na iluminação LED?
UM:Verifique a inrush dos drivers, considere a curva C onde B se mostra muito sensível e verifique as sequências de partida para grupos grandes. Mantenha os neutros firmes e confirme que o THD não desencadeia um comportamento de proteção a montante.

P:Devo adicionar contatos auxiliares ou shunt?
UM:Se você precisar de status remoto em um BMS ou integração com sistemas de incêndio e paradas de emergência, sim. Contatos auxiliares e disparos de derivação transformam um disjuntor passivo em um elemento ativo em sua estratégia de segurança e controle.

P:Posso usar uma família em sites globais?
UM:Freqüentemente, se a faixa abrange IEC 60898-1/60947-2 e oferece equivalentes UL para a América do Norte. A padronização simplifica peças sobressalentes, treinamento e documentação. Ainda verifico o código local e as preferências de inspeção.

P:Onde coloco a palavra-chave na minha documentação?
UM:Use o termo exato - comoMinidisjuntor—na lista de materiais, diagramas unifilares e programações de painéis para que as equipes de compras e manutenção consultem a mesma especificação sem confusão.

Conclusão

Se você quiser menos surpresas, escolha os dispositivos por comportamento, não por hábito. A seleção da curva, a margem de capacidade de ruptura, a redução honesta e a prática de instalação limpa decidem se a sua proteção é invisível nos dias bons e decisiva nos dias ruins. Atingi esse equilíbrio qualificando linhas compactas e ricas em acessórios e, em seguida, padronizando em locais semelhantes para que as operações tenham consistência e as finanças tenham um TCO mais baixo. Se você estiver explorando opções para seu próximo quadro, ficarei feliz em compartilhar notas de campo e ajudá-lo a mapear a escolha certa para suas cargas.

Pronto para avaliar circuitos específicos ou solicitar amostras?Contate-nos para discutir classificações, curvas e acessórios para sua aplicação ou deixe uma consulta hoje mesmo e eu o ajudarei a criar uma pequena lista que se ajuste ao seu orçamento e cronograma. Seu próximoMinidisjuntorA decisão deve ser a última vez que você pensa sobre ela – até que ela salve seu painel.
