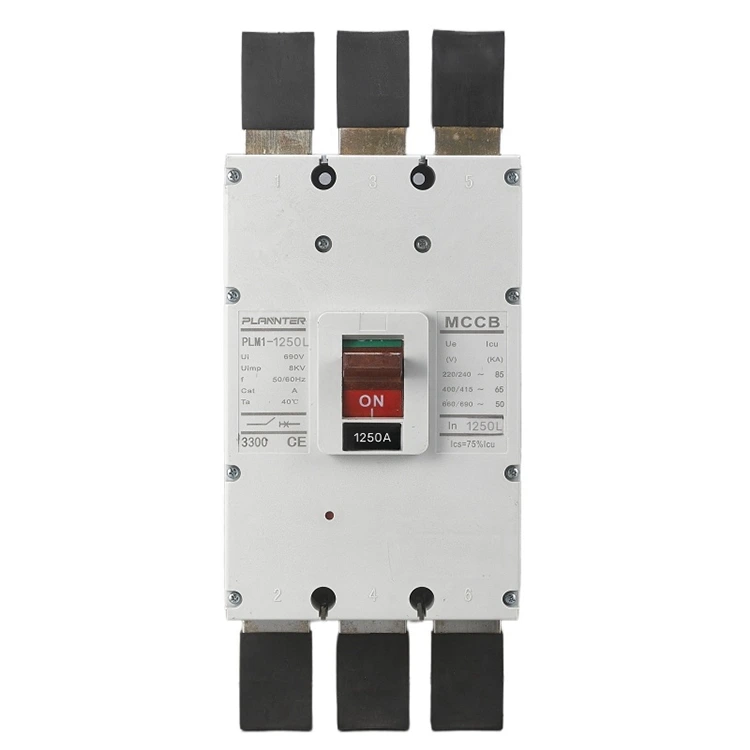

Disjuntor de caixa moldada AC 690V

O que é um disjuntor em caixa moldada AC 690V?

UmDisjuntor de caixa moldada AC 690Vé um dispositivo de proteção de alta tensão projetado para proteger circuitos elétricos contra sobrecargas, curtos-circuitos e falhas. Ao contrário dos disjuntores padrão de 400 V, esta unidade foi projetada para lidar com níveis de tensão mais elevados, tornando-a ideal para reduzir tamanhos de cabos e melhorar a eficiência energética em aplicações industriais pesadas e comerciais de grande porte.

Especificação do produto

Principais recursos e especificações técnicas

Tensão e Capacidade

• Tensão nominal:690 Vca (50/60 Hz).
• Corrente suportável de curta duração (Icw):Avaliado em 85 kA/1s a 100 kA/1s, garantindo que a unidade permaneça intacta durante picos de curto-circuito.
• Capacidade de interrupção de serviço (ICS):75% a 100% da Icu, permitindo que o disjuntor retorne à operação sem manutenção após a eliminação de uma falha.

Avaliações atuais

Disponível em vários tamanhos de carcaça, incluindo modelos de alta corrente até1250A, adequado para alimentadores de distribuição principais.

Unidades de viagem

Equipado com unidades de disparo inteligentes que oferecem proteção escalonada:

• Atraso de longa data:Para proteção contra sobrecarga (disparo em tempo inverso).
• Atraso curto:Para coordenação seletiva durante curtos-circuitos parciais.
• Operação instantânea:Para interrupção crítica de curto-circuito (tempo total de interrupção de 15ms a 30ms).

Padrões

Totalmente compatível com os padrões IEC 60947-2 e GB, garantindo compatibilidade e segurança globais.

Principais vantagens

Por que escolher o nossoDisjuntor de caixa moldada AC 690V?

• Estabilidade superior:A alta classificação Icw garante estabilidade dinâmica e térmica contra curtos-circuitos repentinos.
• Potência ininterrupta:A alta capacidade de Ics significa que o disjuntor pode lidar com o máximo de falhas e continuar funcionando, minimizando o tempo de inatividade.
• Proteção Seletiva:Configurações precisas de disparo garantem que apenas o circuito defeituoso seja isolado, mantendo a linha principal energizada.

Aplicativos

Nossos disjuntores são essenciais para distribuição central de energia em ambientes exigentes:

• Indústria pesada:Fábricas de produtos químicos, siderúrgicas e instalações de fabricação de automóveis.
• Infraestrutura Crítica:Salas de energia centrais nos principais hospitais e terminais aeroportuários.
• Grandes edifícios:Protegendo salas de equipamentos sensíveis e distribuindo energia para alas inteiras do edifício.

Por que escolher a Pugao Elétrica?

Como profissionalFabricanteemChina, acreditamos que equipamentos avançados são a base da qualidade.

• Fabricação Inteligente:Usamos bobinadeiras automatizadas e sistemas de moldagem por injeção de precisão controlados por computador.
• Qualidade Consistente:Os parafusos da chave são apertados com ferramentas calibradas e cada unidade é testada quanto ao curso, pressão de contato e operação em plena carga.
• Entrega rápida:Nossas linhas de produção eficientes nos permitem entregar pedidos rapidamente sem comprometer o desempenho.

Perguntas frequentes

Qual é a capacidade de interrupção de um MCCB de 690 Vca?

Nossas unidades normalmente apresentam uma capacidade de interrupção final (Icu) de até 100kA e uma capacidade de interrupção de serviço (Ics) de 75-100% da Icu.

Quais classificações de corrente estão disponíveis para MCCBs de 690 V?

Oferecemos uma ampla gama de classificações, normalmente de 100A a 1250A ou 1600A, dependendo do tamanho do quadro.

Quais são os tipos de viagem comuns?

Os tipos comuns incluem Térmico-Magnético (TM) para uso geral e Eletrônico (baseado em microprocessador) para proteção e comunicação precisas.

Os disjuntores de 690 V são adequados para CC?

Geralmente, não. Os disjuntores CA dependem do cruzamento zero da corrente para extinguir arcos. Os sistemas CC exigem disjuntores específicos com classificação CC, a menos que o disjuntor CA seja explicitamente desclassificado e certificado para uso CC.

Onde os MCCBs de 690 V são usados?

Eles são usados ​​na distribuição industrial pesada, energia renovável (solar/eólica) e grandes instalações comerciais para reduzir custos com cabos e melhorar a eficiência.

Qual é a diferença entre um MCCB de 400 V e 690 V?

Um MCCB de 690 V possui maior resistência de isolamento e capacidade de extinção de arco para lidar com estresse de tensão mais alta com segurança.

O que significa 3 pólos e 4 pólos?

Os disjuntores de 3 pólos protegem três fases (L1, L2, L3). Os disjuntores de 4 pólos protegem três fases mais o condutor neutro (N).
