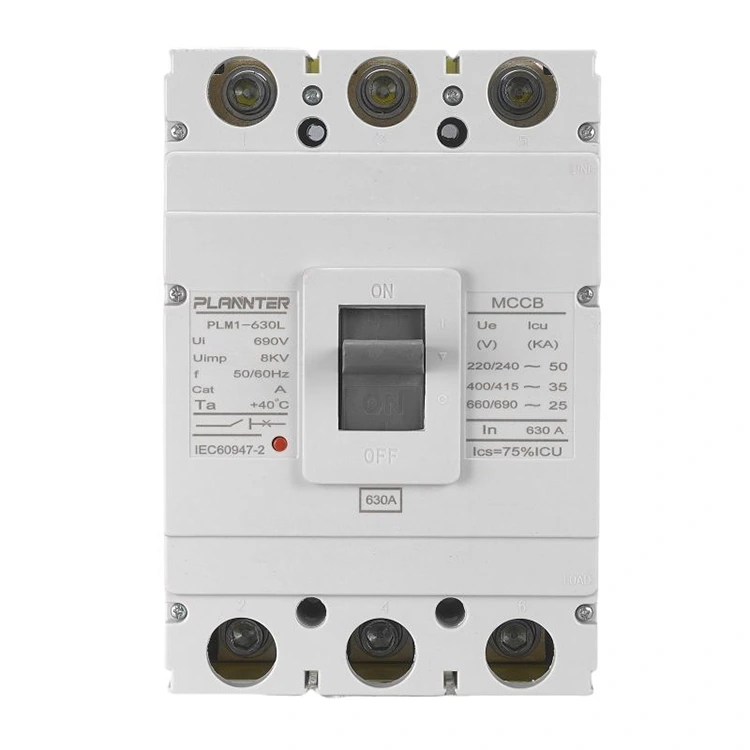

Disjuntor de caixa moldada CA industrial

Como líderFornecedor chinêscom 14 anos de excelência em fabricação, a PUGAO (Plannter Electric) oferece aDisjuntor de caixa moldada CA industrialSérie 630A. Projetado para distribuição de energia em serviços pesados, este disjuntor combina alta capacidade de interrupção com durabilidade rigorosa para proteger infraestruturas elétricas de grande escala.

O que é um disjuntor de caixa moldada CA industrial?

ODisjuntor de caixa moldada CA industrialé um dispositivo de proteção de alta capacidade projetado para lidar com cargas de alta corrente e, ao mesmo tempo, fornecer defesa precisa contra sobrecargas e curtos-circuitos. Ele atua como a principal porta de segurança em redes industriais, garantindo que o equipamento downstream permaneça protegido mesmo sob condições extremas de falha.

Design da caixa: isolamento e durabilidade superiores

• Carcaça moldada:Construído com materiais compósitos retardadores de chama de alta resistência que fornecem resistência dielétrica excepcional.
• Pegada compacta:O design otimizado permite a instalação de alta densidade em painéis e gabinetes de energia sem comprometer a dissipação térmica.
• Resiliência Ambiental:A caixa é selada para proteger o mecanismo interno contra poeira industrial, umidade e vapores químicos.

Classificações atuais: otimizadas para cargas pesadas

NossoDisjuntor de caixa moldada CA industrialfoi projetado especificamente para aplicações de alta demanda:

• Corrente nominal:630A, ideal para quadros de distribuição principais e máquinas de grande porte.
• Capacidade de ruptura:Apresenta um alto Ics (capacidade nominal de interrupção de serviço) de 50 kA e Icu (capacidade final de interrupção) de 65 kA, garantindo que a unidade permaneça operacional mesmo após a interrupção de falhas graves.
• Operação estável:Calibrado para permanecer estável em 1,05 vezes a corrente nominal para evitar disparos indesejados em ambientes industriais movimentados.

Mecanismo: Precisão e Resposta Rápida

O mecanismo interno doDisjuntor de caixa moldada CA industrialfoi projetado para precisão e longevidade:

• Viagem instantânea ajustável:As configurações de disparo magnético (Im) podem ser ajustadas de 3,15 kA a 6,3 kA para corresponder a impedâncias de linha específicas.
• Interrupção ultrarrápida:Capaz de extinguir arcos e desconectar circuitos em 20 ms durante um evento de curto-circuito.
• Resistência testada:Confirmado para uma vida mecânica de 20.000 operações e uma vida elétrica de 5.000 ciclos com carga total de 630A.
• Resistência de curto prazo:Pode suportar impulsos de alta corrente de 55 kA por 1 segundo, proporcionando excelente estabilidade dinâmica e térmica.

Principais recursos e características

ODisjuntor de caixa moldada CA industrialA série 630A foi construída para atender às rigorosas demandas da infraestrutura moderna. Da engenharia de precisão à flexibilidade modular, esses recursos garantem que seus sistemas elétricos permaneçam seguros, eficientes e em conformidade com os padrões internacionais.

1. Alta capacidade de interrupção

NossoDisjuntor de caixa moldada CA industrialfoi projetado para gerenciar falhas elétricas extremas sem falhas.

• Desempenho de UTI/Ics:Alcançando capacidade de interrupção final de até 65kA, com capacidade de interrupção de serviço (Ics) mantida em 50kA.
• Isolamento obrigatório:Extingue rapidamente os arcos em 20 ms para evitar danos às máquinas industriais a jusante.

2. Configurações de viagem ajustáveis

A flexibilidade é fundamental em ambientes industriais. ODisjuntor de caixa moldada CA industrialpermite o ajuste fino para evitar tropeços incômodos, mantendo uma barreira protetora sólida.

• Ajuste de sobrecarga:Operação estável com corrente nominal de 1,05x; desconexão confiável dentro de uma hora com corrente nominal de 1,3x.
• Viagem Magnética Instantânea:Configurações ajustáveis ​​(Im) variando de 3,15 kA a 6,3 kA para se adequar a diversas impedâncias de linha.

3. Unidades de disparo termomagnéticas e eletrônicas

Como profissionalFornecedor chinês, oferecemos diversas tecnologias de disparo para atender diferentes perfis de proteção:

• Térmico-Magnético:Proteção bimetálica e eletromagnética confiável para cargas industriais padrão.
• Viagem Eletrônica (Opcional):Precisão aprimorada para redes complexas de distribuição de energia que exigem lógica digital e tempos de resposta mais rápidos.

4. Ampla faixa de corrente

A estrutura 630A serve como uma solução robusta para requisitos de energia de médio a grande porte, garantindo proteção consistente em um amplo espectro de cargas e linhas conectadas em sua rede de distribuição.

5. Design compacto e modular

A eficiência do espaço é crítica nos painéis modernos. ODisjuntor de caixa moldada CA industrialapresenta um invólucro moldado de alta resistência que maximiza a resistência dielétrica enquanto minimiza a área ocupada total para instalações de gabinete de alta densidade.

6. Proteção multipolar

Nosso design padrão de 3 pólos garante operação sincronizada em todas as fases. Este mecanismo interligado é vital para proteger motores trifásicos e garantir o isolamento completo do sistema durante uma falha.

7. Acessórios e comunicação

Melhore o seuDisjuntor de caixa moldada CA industrialcom uma variedade de acessórios instaláveis ​​em campo:

• Desvios de derivação e liberações de subtensão:Para desligamento de emergência remoto e monitoramento de tensão.
• Contatos Auxiliares e de Alarme:Para feedback de status em tempo real para salas de controle centralizadas ou PLCs.

8. Robustez Ambiental

Fabricado em nossoFábrica na Chinacom rigorosos controles de qualidade ISO9001, esses disjuntores são testados para:

• Estabilidade Dinâmica e Térmica:Capaz de suportar impulsos de curto prazo de 55kA por 1 segundo.
• Longevidade:Resistência mecânica comprovada de 20.000 operações e 5.000 ciclos elétricos em plena carga.

Perguntas frequentes

Qual é a diferença entre um MCCB industrial e comercial?

Embora ambos forneçam proteção ao circuito, umDisjuntor de caixa moldada CA industrialé construído especificamente para tarefas mais pesadas em comparação com unidades de nível comercial:

• Tratamento de tensão/corrente:Os modelos industriais, como a nossa série 630A, são projetados para cargas contínuas mais altas e capacidades de interrupção de curto-circuito significativamente maiores (até 65kA).
• Robustez:As unidades industriais apresentam estabilidade térmica e dinâmica aprimorada para suportar impulsos de alta corrente (por exemplo, 55kA por 1 segundo) comuns nas configurações de fábrica.
• Ajustabilidade:Ao contrário dos disjuntores comerciais de configuração fixa, as versões industriais oferecem amplas faixas de ajuste para disparos térmicos e magnéticos para acomodar diversas máquinas.

Quais são as aplicações comuns para MCCBs industriais?

ODisjuntor de caixa moldada CA industrialé um componente versátil encontrado em vários ambientes de alta demanda:

• Proteção do motor:Ideal para proteger grandes motores trifásicos, lidando com altas correntes de partida sem disparos indesejados e, ao mesmo tempo, fornecendo proteção precisa contra sobrecarga.
• Quadros e Quadros de distribuição:Atua como principal unidade de proteção de entrada ou saída em quadros de distribuição, garantindo a segurança de todos os circuitos ramificados.
• Automação Industrial:Integrado em linhas de produção complexas e sistemas controlados por PLC para fornecer isolamento de energia automatizado e confiável durante falhas elétricas.

Qual é a diferença entre um MCCB e um ACB?

Compreender a distinção é vital para selecionar a proteção certa para suas instalações:

• Papel:Um MCCB (disjuntor em caixa moldada) é geralmente usado para correntes de até 1600A e oferece um design compacto e selado. Um ACB (disjuntor de ar) é usado para aplicações de corrente muito mais altas (até 6300A) e geralmente serve como o disjuntor de entrada principal para uma planta inteira.
• Manutenção:ODisjuntor de caixa moldada CA industrialé amplamente livre de manutenção devido ao seu design de "caixa moldada" selada. Por outro lado, os ACBs possuem peças internas acessíveis que requerem lubrificação regular e inspeção de contato.

Por que escolher o disjuntor de caixa moldada CA industrial PUGAO?

Como fornecedor profissional com sede na China, a PUGAO aproveita 14 anos de experiência em fabricação para oferecer disjuntores industriais em caixa moldada CA - a escolha preferida para sistemas de distribuição de energia em todo o mundo:

Desempenho de interrupção excepcional: Apresentando uma capacidade de interrupção final (Icu) de até 65kA e uma capacidade de interrupção de serviço (Ics) de 50kA, esses disjuntores garantem que o equipamento permaneça totalmente operacional e eficiente mesmo após a eliminação de falhas de curto-circuito, reduzindo significativamente os custos de substituição.

Mecanismos de proteção precisos: Com disparo termomagnético estável, as unidades permanecem imunes a disparos indesejados a 1,05 vezes a corrente nominal; além disso, possuem um tempo de resposta instantâneo a curto-circuito inferior a 20 ms, estabelecendo uma linha de defesa robusta para suas cargas industriais.

Extrema durabilidade industrial: após passarem por testes rigorosos, esses disjuntores oferecem uma vida útil mecânica de 20.000 ciclos e uma vida útil elétrica de 5.000 ciclos sob condições de carga total, ao mesmo tempo que são capazes de suportar picos de estabilidade térmica de curta duração de 55kA por 1 segundo.

Sistema de fabricação abrangente: Beneficiando-se das vantagens geográficas de nossa fábrica baseada na China, aderimos estritamente aos padrões ISO 9001 e incorporamos tecnologia de inspeção de visão mecânica para oferecer suporte à personalização OEM/ODM, garantindo assim a qualidade e confiabilidade consistentes de cada produto que entregamos.
