Como uma chave comutadora manual melhora a confiabilidade e a segurança do sistema?

Este artigo explora os benefícios, aplicações e parâmetros-chave de umChave de comutação manual(MCS). Nós responderemoscomo, por que, eo queperguntas para fornecer uma visão profunda e profissional do produto, apresentar o fabricanteFábrica elétrica de plantadeira Yueqinge apresentar uma folha de especificações detalhada. Também incluiremos uma seção de perguntas frequentes cobrindo perguntas comuns sobre chaves comutadoras manuais. O objetivo é ajudá-lo a entender o produto detalhadamente e decidir como ele pode se adequar ao seu sistema.

Índice

1. Introdução à fábrica elétrica de plantadeiras Yueqing

2. O que é uma chave de comutação manual?

3. Como e por que usar uma chave de comutação manual

4. Especificações técnicas e parâmetros

5. FAQ: 10 perguntas e respostas comuns

6. Resumo e informações de contato

1. Introdução à fábrica elétrica de plantadeiras Yueqing

Fábrica elétrica de plantadeira Yueqingé um fabricante bem estabelecido, especializado em equipamentos de distribuição elétrica de baixa tensão e dispositivos de comutação. Localizada em Yueqing, província de Zhejiang, na China, a fábrica se concentra no projeto, produção e testes de dispositivos de comutação, incluindo chaves comutadoras manuais, chaves de transferência e acessórios associados. Com décadas de experiência em produção e rigoroso controle de qualidade, a empresa oferece soluções sob medida para aplicações industriais, comerciais e residenciais. Sua linha de produtos foi projetada para atender aos padrões globais e fornecer desempenho confiável em diversas condições.

Fundada em 2011,Fábrica elétrica do planejador de Yueqingespecializou-se na produção de equipamentos elétricos de baixa tensão há 14 anos, exportando principalmente interruptores de distribuição de energia, equipamentos de controle, motores, instrumentação e outros produtos. A empresa mantém um sistema de gestão de qualidade abrangente e científico. A integridade, força e qualidade do produto da Plant Electric Factory são reconhecidas em todo o setor.

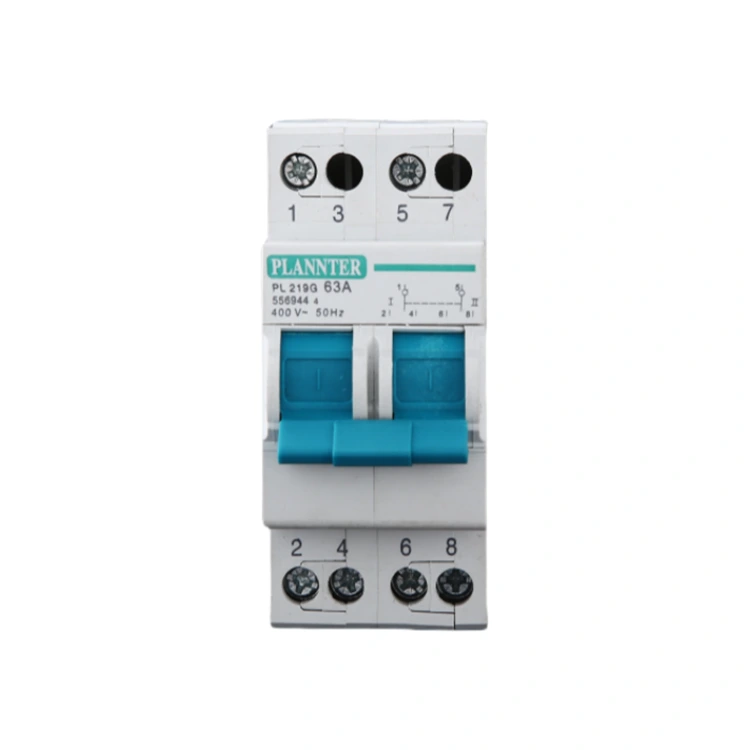

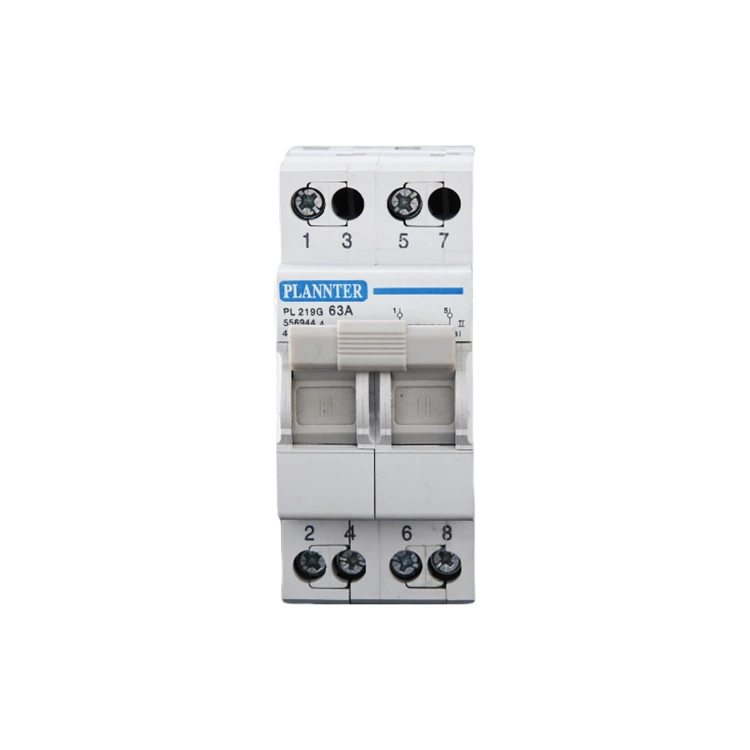

2. O que é uma chave comutadora manual?

A Chave de comutação manual(MCS) é um dispositivo mecânico ou eletromecânico que permite ao usuário alternar manualmente uma carga de uma fonte de energia para outra (por exemplo, da rede elétrica para um gerador reserva) e vice-versa.
Funções principais:

• Fornece isolamento seguro entre duas fontes de energia para que apenas uma fonte forneça a carga a qualquer momento.

• Permite operação manual em vez de automática. O operador da chave move fisicamente a alavanca ou alça para selecionar entre as fontes.

• Suporta vários tipos de transição (aberta, rápida, fechada) de acordo com o design do produto.

Por que isso é importante?
Em instalações onde a comutação automática não é necessária ou tem um custo proibitivo, uminterruptor de comutação manualoferece uma solução confiável e simples para gerenciamento de fontes de energia alternativas. Ele garante que, quando a fonte principal falhar, o usuário possa transferir de forma segura e manual para uma fonte de backup sem o risco de ilhar ou retroalimentar a rede.

3. Como e por que usar uma chave comutadora manual

Comofunciona

• Em operação normal, oMCSconecta a carga à fonte de energia primária (rede elétrica).

• Quando a fonte primária falha ou precisa de manutenção, um operador move manualmente a alça/alavanca para desconectar a fonte primária e conectar a fonte de backup (por exemplo, gerador, rede elétrica alternativa).

• Após a fonte primária ser restaurada e estabilizada, o operador inverte manualmente a chave para restaurar a carga de volta ao primário e isola a fonte de backup.

• Como o dispositivo é manual, a intervenção humana garante a consciência da comutação e é inerentemente mais simples na lógica de controle do que as chaves de transferência automáticas.

Por queusar um?

• Custo-benefício: Os dispositivos manuais são normalmente mais baratos que as chaves de transferência totalmente automáticas (ATS), uma vez que não é necessária detecção automática ou atuação motorizada.

• Controle e segurança: A comutação manual dá ao operador controle total sobre quando e como a mudança ocorre, o que pode ser desejável em instalações mais simples ou onde a supervisão manual é preferida.

• Confiabilidade e manutenção: Menos componentes automáticos significam menos modos de falha potenciais; um design mais simples geralmente significa menos manutenção.

• Aplicabilidade: Adequado para muitos ambientes, incluindo pequenos edifícios comerciais, aplicações residenciais de reserva, instalações remotas ou cargas não críticas onde a automação total não é necessária.

• Conformidade e isolamento: Garante o isolamento adequado entre as fontes para segurança, evitando retroalimentação na rede elétrica e atendendo aos requisitos do código.

Quandoeondeusar

• Quando você tem um gerador e precisa de uma maneira segura de alternar manualmente entre a concessionária e o gerador.

• Em sistemas de distribuição prediais onde a energia de reserva é usada apenas quando necessária e a intervenção manual é aceitável.

• Em ambientes onde a comutação automática é desnecessária devido ao custo, à simplicidade operacional ou a restrições regulamentares.

• Em locais remotos ou industriais onde o operador está sempre presente e a comutação manual é viável.

4. Especificações técnicas e parâmetros

Aqui estão os parâmetros típicos para uminterruptor de comutação manual, seguido por uma tabela de comparação dos principais parâmetros do modelo. Essas tabelas são úteis para engenheiros, especialistas em compras e compradores técnicos.

A. Lista de especificações

• Classificação atual (por exemplo, 16 A a 3200 A)

• Classificação de tensão (por exemplo, 230 V, 400 V CA ou superior)

• Pólos (por exemplo, 3 pólos, 4 pólos)

• Tipo de transição (aberta, rápida, fechada)

• Grau de gabinete (classificação IP)

• Configuração do terminal, número de conexões

• Adequado para aplicações pesadas, classificação CTI (por exemplo, acima de 600 V)

• Conformidade com padrões (por exemplo, IEC/EN 60947-3)

• Tipo de instalação (montagem na parede, montagem em painel)

• Tolerância às condições ambientais (temperatura, umidade, etc.)

• Alça/mecanismo de acionamento manual, acessórios opcionais (eixo, comprimento da alça)

B. Tabela de comparação de modelos típicos

C. Principais considerações para especificação

• Certifique-se de que a classificação atual cobre a carga máxima mais a margem de segurança.

• Confirme que a classificação de tensão corresponde ao sistema de alimentação (monofásico ou trifásico).

• Selecione a configuração de pólo correta dependendo se a comutação de neutro é necessária.

• Escolha o tipo de transição apropriado à tolerância do sistema à interrupção (a transição aberta é típica).

• Certifique-se de que o gabinete e a classificação IP correspondam ao ambiente de instalação (externo, interno, empoeirado, úmido).

• Confirme se os acessórios e os comprimentos da alça/eixo estão em conformidade com as recomendações da fábrica (por exemplo, limite de comprimento da alça)

5. FAQ: 10 perguntas e respostas comuns

Q1: O que exatamente é uma chave comutadora manual?
A1: Uma chave comutadora manual é um dispositivo que permite ao operador transferir manualmente uma carga de uma fonte de energia para outra, normalmente por meio de uma alça ou alavanca, garantindo que apenas uma fonte forneça a carga a qualquer momento.

Q2: Por que escolher uma chave comutadora manual em vez de uma automática?
A2: Os interruptores manuais são mais simples, mais baratos e fornecem controle direto ao operador. Eles são adequados para aplicações onde a transferência automática não é essencial ou econômica.

Q3: Como seleciono a classificação de corrente correta para uma chave comutadora manual?
A3: Escolha uma classificação de corrente que cubra a carga máxima esperada mais uma margem de segurança, considerando expansões futuras e picos de carga. Consulte as curvas e diretrizes do fabricante.

Q4: O que significa tipo de transição "aberta", "rápida" ou "fechada"?
A4: Esses termos referem-se a como o switch se move de uma fonte para outra. "Aberto" significa break-before-make (há uma desconexão momentânea). "Fechado" ou "rápido" significa "make-before-break" ou interrupção mínima.

Q5: Posso adicionar um quarto pólo posteriormente se inicialmente selecionei uma chave de 3 pólos?
R5: Não. O interruptor deve ser encomendado na versão correta de pólos (3 ou 4 pólos) porque a modificação posterior não é permitida.

Q6: Como faço para conectar uma chave comutadora manual para um sistema trifásico?
A6: Conecte a fonte primária nos terminais superiores, a fonte de backup em outro conjunto e a carga nos terminais inferiores. Certifique-se de que as conexões de neutro e terra estejam corretas. Siga o diagrama de fiação do fabricante.

P7: Quais requisitos do ambiente de instalação devo verificar?
A7: Verifique a proteção do gabinete (classificação IP), tolerância à temperatura ambiente, umidade, exposição à poeira e montagem mecânica (painel ou parede). Certifique-se de que o comprimento da alça/eixo esteja dentro das especificações do fabricante.

P8: A comutação manual é segura do ponto de vista regulatório?
R8: Sim, quando devidamente instalado e rotulado, um comutador manual fornece isolamento seguro entre fontes, evitando retroalimentação e garantindo a conformidade com os padrões de segurança.

Q9: Com que frequência a chave comutadora manual precisa de manutenção?
A9: Os intervalos de manutenção dependem do uso, do ambiente e do perfil de carga. Normalmente, inspeção periódica de contatos, aperto de terminais e verificação de operação mecânica. As recomendações da fábrica devem ser seguidas.

Q10: O que acontece se o comutador manual estiver na posição errada ou for acionado incorretamente?
R10: Se ligado incorretamente, existe o risco de ambas as fontes serem conectadas simultaneamente (retroalimentação) ou a carga ficar sem energia. Rotulagem adequada, alças com trava e pessoal treinado ajudam a prevenir o uso indevido.

6. Resumo e informações de contato

Em resumo, umChave de comutação manualé uma solução robusta e econômica para alternar cargas entre duas fontes de energia onde a intervenção manual é aceitável. Oferece simplicidade de projeto, controle do operador e conformidade com padrões de segurança. Ao selecionar e instalar um, é crucial revisar a classificação de corrente, tensão nominal, configuração do pólo, tipo de transição, adequação ambiental e método de instalação.

Para fornecimento confiável, fabricação confiável e suporte técnico completo, considere as ofertas daFábrica elétrica de plantadeira Yueqing. Nossa equipe pode ajudá-lo a determinar o modelo correto e adaptar a solução de comutação à sua aplicação.Contatonóshoje para discutir suas necessidades e solicitar um orçamento.
