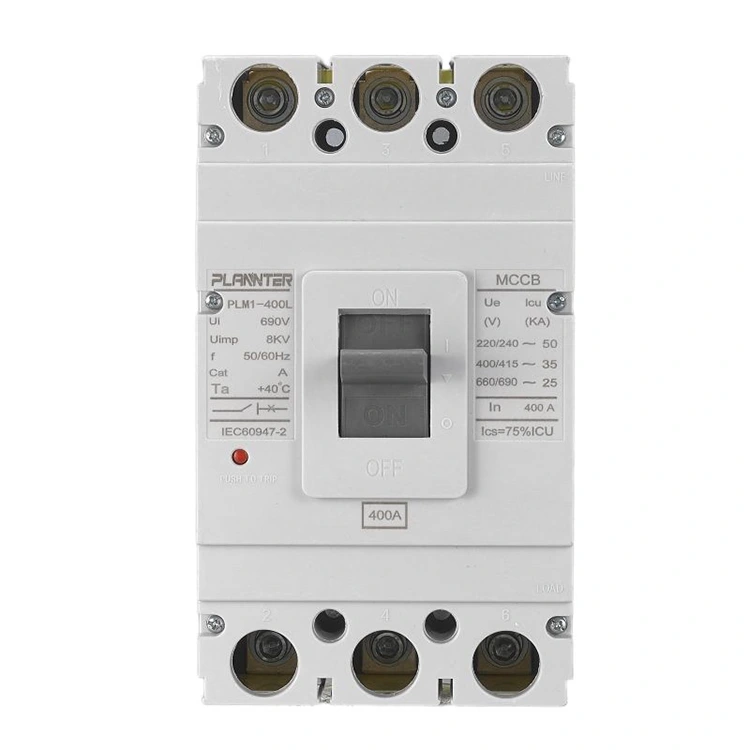

Disjuntor elétrico em caixa moldada CA 400A

Especificações Técnicas do MCCB Elétrico 400A AC

• Corrente nominal (In):400A
• Tensão Operacional Nominal (Ue):CA 400V / 415V
• Tensão nominal de isolamento (Ui):Até CA 800V
• Frequência nominal:50/60Hz
• Número de polos:3P/4P opcional
• Capacidade de ruptura (Icu):50kA – 65kA (IEC 60947-2)
• Capacidade nominal de interrupção de serviço (ICS):75% – 100% da UTI
• Tipo de unidade de viagem:Térmico-Magnético / Eletrônico (opcional)
• Características da viagem:Sobrecarga ajustável e proteção contra curto-circuito fixa/ajustável
• Vida Mecânica:≥ 10.000 operações
• Vida elétrica:≥ 20.000 operações
• Material de contato:Liga de óxido de prata-estanho
• Método de instalação:Montagem fixa
• Tipo de conexão:Conexão frontal/traseira opcional
• Mecanismo Operacional:Operação manual com mecanismo motorizado opcional
• Nível de proteção:IP20 (maior com gabinete)
• Temperatura ambiente:-5°C a +40°C
• Conformidade com padrões:CEI 60947-2, ISO9001

Características do produto:

√ Capacidade de interrupção atinge 65 kA

√ Classificação de corrente operacional de 400 A

√ Contatos feitos de liga de prata de baixa impedância

√ Sistema de ligação de quatro barras de alta velocidade

√ Construção compacta, instalação simples

√ Passa na verificação rigorosa de resistência do loop

√ A fabricação automatizada mantém a uniformidade

√ Interrupção imediata de curto-circuito

√ Proteção confiável do circuito downstream

√ Econômico com necessidades de manutenção reduzidas

Principais vantagens do MCCB 400A AC

Manuseio de alta corrente:

• Avaliado em 400A para gerenciar cargas pesadas em grandes sistemas elétricos
• Suporta operação confiável de painéis principais e equipamentos posteriores

Configurações de viagem ajustáveis:

• A unidade de disparo termomagnético permite ajuste fino para proteção contra sobrecarga e curto-circuito
• Otimiza a proteção com base no tipo de carga e no cenário da aplicação

Alta capacidade de ruptura:

• Capacidade de interrupção final (Icu) de 50–65 kA de acordo com os padrões IEC 60947-2
• Interrompe rapidamente correntes de falha severas para proteger equipamentos e cabos

Design compacto:

• Solução que economiza espaço em comparação com disjuntores tradicionais
• Fácil de instalar e manter em painéis e unidades de distribuição de energia

Acessórios versáteis:

• Contatos auxiliares opcionais, disparos de derivação e módulos de alarme para integração do sistema
• Compatível com várias configurações de controle e monitoramento

Durabilidade e Confiabilidade:

• Contatos em liga de óxido de prata e estanho com estampagem de precisão e soldagem a laser
• Vida elétrica superior a 20.000 ciclos e baixa resistência de contato abaixo de 35 micro-ohms
• Montagem e calibração avançadas garantem força operacional e desempenho consistentes

Segurança aprimorada:

• O garfo magnético de aço silício de alta permeabilidade garante uma resposta de disparo de curto-circuito inferior a 10 ms
• 100% de inspeção de fábrica com parafusos de terminal calibrados por torque e verificação de resistência de circuito
• Proteção confiável contra falhas elétricas e maior segurança pessoal

Perguntas frequentes

Qual é a principal aplicação de um MCCB 400A?

• O disjuntor elétrico em caixa moldada 400A AC é usado nos principais painéis de distribuição de energia para sistemas industriais, comerciais e residenciais de grande porte.
• Protege os circuitos contra sobrecargas, curtos-circuitos e correntes de falha.
• Garante a operação confiável de equipamentos posteriores, como motores, transformadores e aparelhos de grande porte.

A configuração de disparo de 400A é ajustável?

• Sim, o MCCB possui um disparador termomagnético com configurações ajustáveis.
• Permite personalização com base no tipo de carga e requisitos de segurança.
• Ajuda a evitar tropeços incômodos, ao mesmo tempo que mantém uma proteção eficaz.

Qual é a diferença entre MCCBs 3P e 4P 400A?

• 3P MCCB: Protege circuitos trifásicos, deixando a linha neutra intacta.
• MCCB 4P: Protege os circuitos trifásicos mais a linha neutra, oferecendo desconexão completa.
• A seleção depende dos requisitos do sistema e dos padrões de segurança.

Qual tamanho de cabo devo usar para um MCCB 400A?

• O tamanho do cabo depende do tipo de instalação, do material de isolamento e da queda de tensão permitida.
• Normalmente, os MCCBs 400A são emparelhados com cabos que variam de condutores de cobre de 120 mm² a 185 mm².
• Consulte a Pugao Electric para recomendações precisas com base nas condições específicas do projeto.

Com que frequência um MCCB 400A deve ser testado?

• Recomenda-se inspeção periódica, geralmente a cada 6–12 meses para sistemas críticos.
• Teste a operação mecânica, resposta de desarme e integridade da conexão.
• Garante que o disjuntor elétrico em caixa moldada CA 400A mantenha proteção confiável durante toda sua vida útil.
