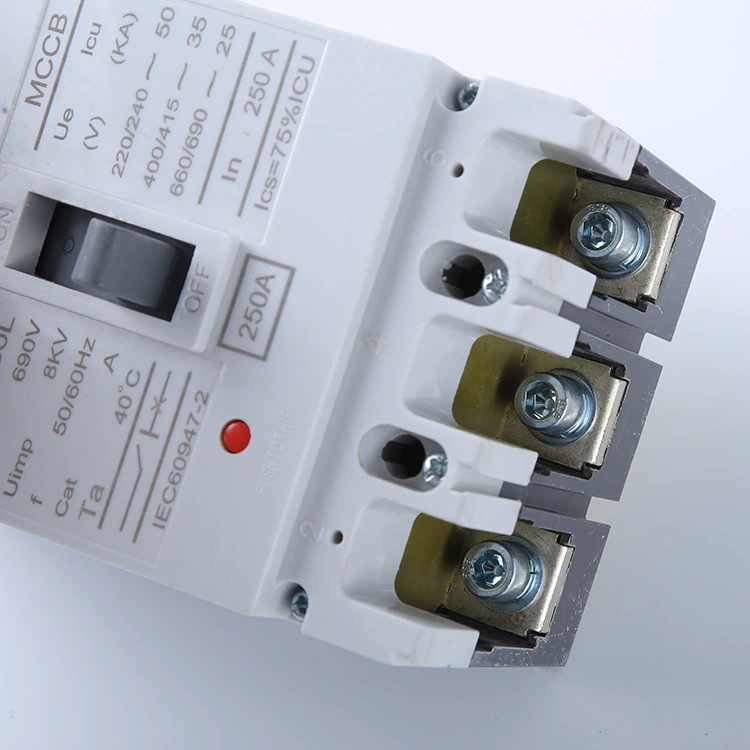

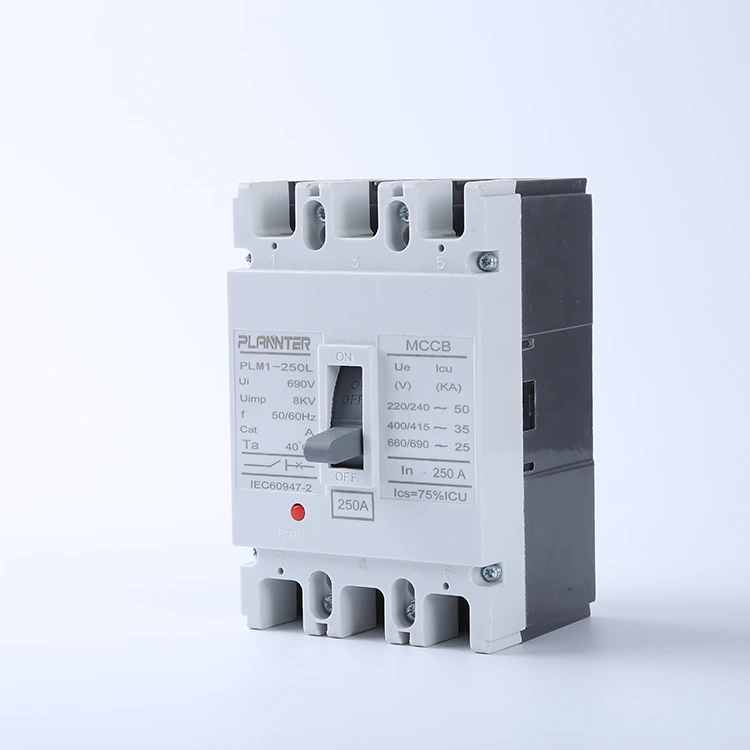

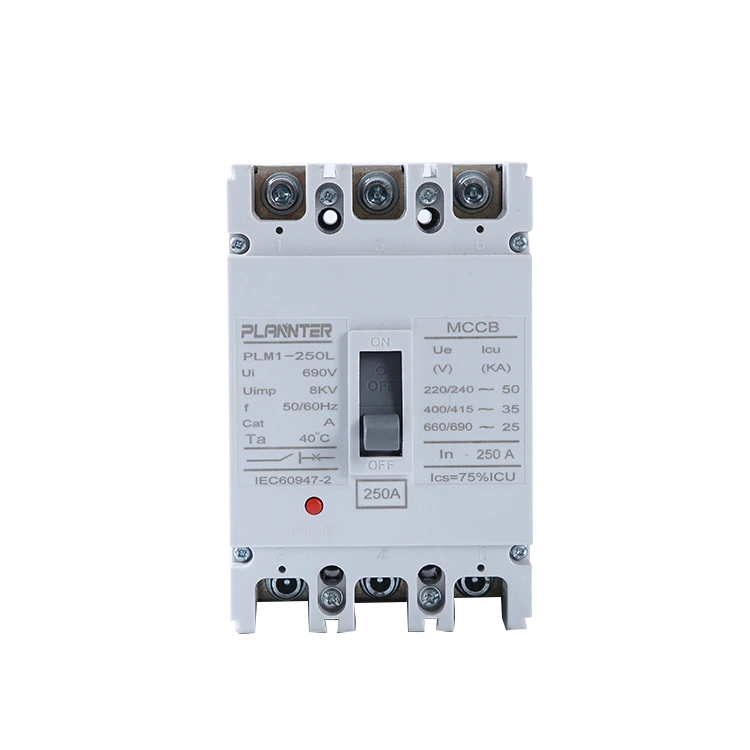

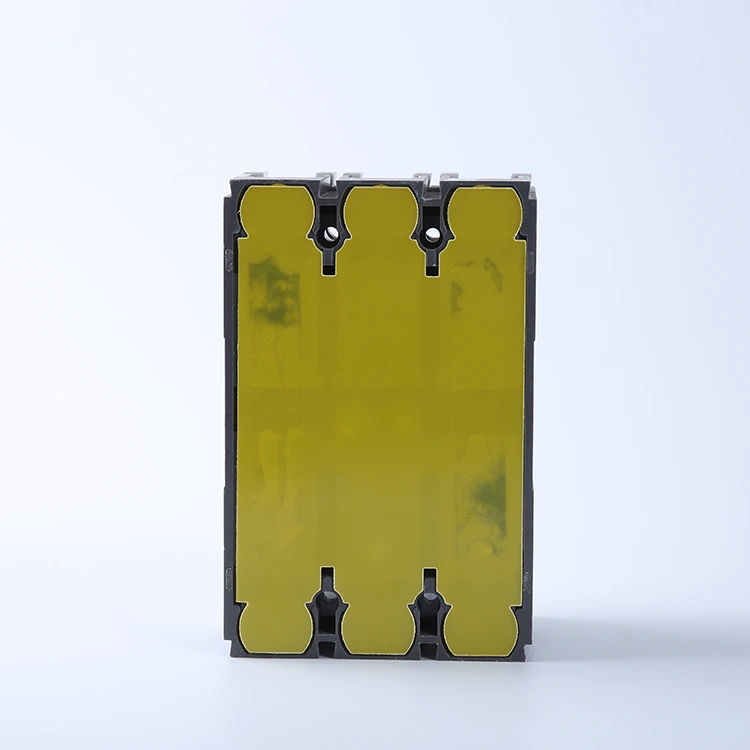

Disjuntor em caixa moldada de alta tensão CA

UmDisjuntor em caixa moldada de alta tensão CAé um dispositivo robusto de proteção de circuito projetado para lidar com cargas de alta corrente e situações extremas de curto-circuito. Ele serve como “defesa final” para o seu sistema de energia, garantindo interrupção mesmo sob condições de falta severas.

Construídos com materiais resistentes a arco e impacto, esses disjuntores proporcionam desempenho dimensionalmente estável, tornando-os o núcleo confiável dentro de gabinetes de controle de energia para operações em grande escala.

Principais recursos e especificações

Faixa de tensão

Tensão operacional nominal:CA 400V/690V; O disjuntor em caixa moldada de alta tensão CA é adequado para aplicações de distribuição de energia de alta tensão de nível industrial e suporta sistemas trifásicos de três fios.

Desempenho de isolamento:Apresenta uma tensão suportável de frequência de alimentação de 3000 V e uma tensão suportável de impulso de 8 kV, garantindo segurança de isolamento em ambientes de alta tensão.

Quebrando Capacidade

Ultimate Curto-Circuito BrCapacidade de consumo:Icu atinge até 65kA–100kA, permitindo rápida interrupção do circuito durante falhas extremas de curto-circuito para servir como linha final de defesa do sistema.

Capacidade de interrupção de curto-circuito de serviço:Ics ≥ 50kA, permitindo que o dispositivo permaneça operacional mesmo após múltiplas interrupções por falha, reduzindo assim os custos de manutenção.

Avaliações atuais

Corrente nominal:Abrange uma faixa de 250A a 1600A, suportando especificações padrão como 250A, 400A, 630A, 800A, 1000A, 1250A e 1600A para acomodar diversos requisitos de carga.

Configurações de viagem ajustáveis:Apresenta uma faixa de desarme térmico de 80% a 100% In e uma faixa de desarme magnético de 4 a 10 In, permitindo proteção seletiva para evitar desarmes incômodos.

Condições Operacionais

Temperatura ambiente:-25°C a +70°C, capaz de suportar flutuações extremas de temperatura em ambientes industriais.

Método de montagem:Tipo fixo ou extraível; suporta conexões de barramento horizontais/verticais e é compatível com dimensões padrão de instalação de gabinete de distribuição.

Classe de proteção:IP20 (para instalação em gabinete); a caixa é construída com plásticos de engenharia resistentes a altas temperaturas e impactos e está em conformidade com o padrão IEC 60947-2.

Principais diferenças: disjuntores de baixa tensão versus disjuntores de alta tensão

Compreender a distinção entre proteção de Baixa Tensão (BT) e Alta Tensão (AT) é crucial para selecionar o equipamento certo para o seu sistema de distribuição de energia. Aqui está como eles se comparam:

Disjuntores de baixa tensão (BT)

• Faixa de tensão:Normalmente classificado para sistemas de até **1000 Vca**. As classificações comuns incluem 240 V e 400 V para uso residencial e comercial leve.
• Aplicações:Amplamente utilizado em quadros de distribuição residenciais, pequenos edifícios comerciais e proteção de circuitos finais (iluminação, tomadas).
• Tamanho e complexidade:Geralmente compacto (por exemplo, MCBs) e de design mais simples, com foco na proteção básica contra sobrecarga e curto-circuito sem sistemas complexos de controle de arco.

Disjuntores de alta tensão (AT)

• Faixa de tensão:Projetado para sistemas de média a alta tensão, geralmente variando de **3,3kV a 72,5kV** ou superior.
• Extinção de Arco:Como a alta tensão cria arcos poderosos, esses disjuntores (como o nossoDisjuntor em caixa moldada de alta tensão CA) exigem tecnologias avançadas de extinção de arco, como garrafas de vácuo, gás SF6 ou redes especializadas, para interromper a corrente com segurança.
• Aplicações:Essencial para plantas industriais pesadas, estações de geração de energia, grandes transformadores e alimentadores de distribuição principal onde a confiabilidade é crítica.
• Proteção:Muitas vezes equipado com unidades de disparo eletrônicas sofisticadas para coordenação seletiva precisa e recursos de controle remoto.

Quais são os tipos de disjuntores de alta tensão?

Os disjuntores de alta tensão são categorizados pelo meio que utilizam para extinguir o arco elétrico. Escolher o tipo certo é essencial para a segurança e eficiência do sistema.

Disjuntor a Vácuo (VCB)

• Princípio:Usa vácuo (pressão <10⁻⁴ Pa) como meio isolante e de extinção de arco. A ausência de moléculas de gás torna extremamente difícil a sustentação de um arco.
• Principais recursos:Tamanho compacto, longa vida útil e operação livre de manutenção. Eles são ecologicamente corretos porque não utilizam gás ou óleo.
• Aplicativo:Dominante em aplicações de painéis internos de média tensão (até 40,5kV).

Disjuntor SF6

• Princípio:Usa gás hexafluoreto de enxofre (SF6), que tem uma resistência isolante ~2,5x maior que a do ar e capacidade de extinção de arco ~100x melhor que o ar.
• Principais recursos:Excelente desempenho em redes de transmissão de alta tensão (AT) e extra-alta tensão (EHV). Eles são confiáveis, mas exigem vedação rigorosa para evitar vazamento de gás.
• Aplicativo:Amplamente utilizado em subestações e linhas de transmissão externas de alta tensão (acima de 72,5kV).

Disjuntor de explosão de ar

• Princípio:Usa um jato de ar comprimido de alta pressão para extinguir o arco, resfriando-o e extinguindo-o rapidamente.
• Principais recursos:Operação rápida e à prova de fogo (sem óleo). No entanto, eles são barulhentos e requerem um sistema complexo de compressor de ar.
• Aplicativo:Historicamente usado para sistemas de tensão muito alta (EHV), embora amplamente substituído por SF6 e VCBs em redes modernas.

Onde o MCCB de alta tensão CA se encaixa?

Embora os VCBs e os disjuntores SF6 lidem com tensões no nível de transmissão, oMCCB de alta tensão CAé projetado para distribuição industrial de média tensão (por exemplo, 690 V a 3,6 kV). Ele preenche a lacuna entre os disjuntores padrão de baixa tensão e os enormes painéis de alta tensão, oferecendo proteção robusta para máquinas pesadas e centros de energia.

Perguntas frequentes

Qual é a classificação de tensão (Un)?

A tensão operacional nominal (Un) para o nossoMCCB de alta tensão CAnormalmente varia até **690 Vca**. Esta classificação garante que o disjuntor possa operar e isolar circuitos com segurança em ambientes industriais de alta tensão, como grandes centros de energia e máquinas pesadas.

Posso usar um MCCB padrão para o lado primário do transformador?

Sim, mas requer uma seleção cuidadosa. O disjuntor deve lidar com a corrente de partida do transformador sem disparos indesejados. NossoMCCB de alta tensão CAA série apresenta configurações de disparo magnético ajustáveis ​​(por exemplo, 4 a 10 vezes In), permitindo definir o limite alto o suficiente para tolerar correntes de partida e, ao mesmo tempo, fornecer proteção contra curto-circuito.

Qual é a faixa de corrente típica?

Os disjuntores em caixa moldada de alta tensão geralmente cobrem necessidades de amperagem mais altas em comparação com os disjuntores miniatura padrão. A nossa gama normalmente abrange desde250A até 2500A, tornando-os adequados para alimentadores de distribuição principal e grandes cargas industriais.

Como eles diferem dos fusíveis?

• Reconfigurável:Ao contrário dos fusíveis que devem ser substituídos após uma falha, um MCCB pode ser reinicializado após desarmar.
• Ajustabilidade:Os MCCBs permitem configurações de disparo ajustáveis ​​(térmico e magnético), oferecendo uma coordenação de proteção precisa que os fusíveis fixos não podem fornecer.
• Troca:Um MCCB pode servir como uma chave manual para desconectar a energia para manutenção.

O que acontece se eu usar um disjuntor CA em um sistema CC?

Não faça isso.Os disjuntores CA dependem da corrente alternada cruzando o zero para extinguir o arco elétrico. A corrente CC não ultrapassa zero, o que significa que o arco não se extinguirá e poderá causar incêndio ou explosão. Você deve usar um disjuntor classificado especificamente para aplicações DC.

Como você substitui com segurança um MCCB de alta tensão?

A segurança é fundamental. Siga estas etapas:

1. Desenergizar:Desligue a fonte de alimentação upstream e verifique a tensão zero.
2. Bloqueio/etiquetagem:Aplique dispositivos de bloqueio para evitar reenergização acidental.
3. Desconectar:Remova os cabos de linha e de carga (e neutro, se aplicável).
4. Substituir:Desmonte a unidade antiga e instale a novaDisjuntor em caixa moldada de alta tensão CA, garantindo que todas as conexões sejam apertadas de acordo com as especificações do fabricante.
