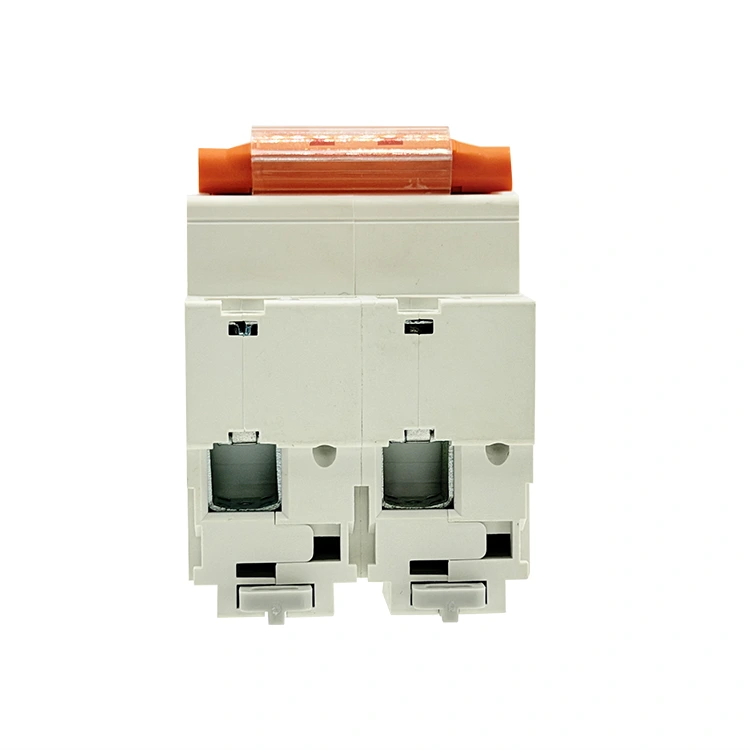

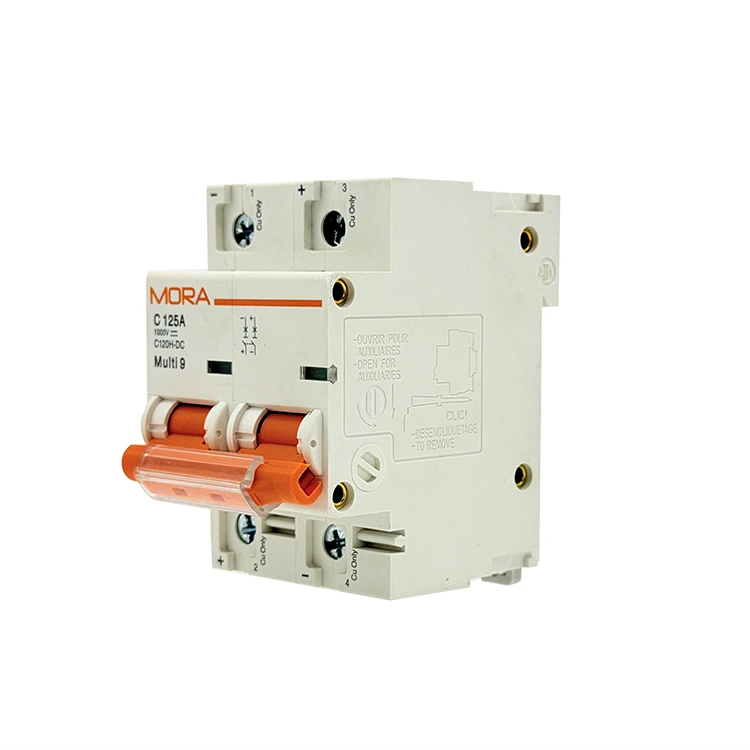

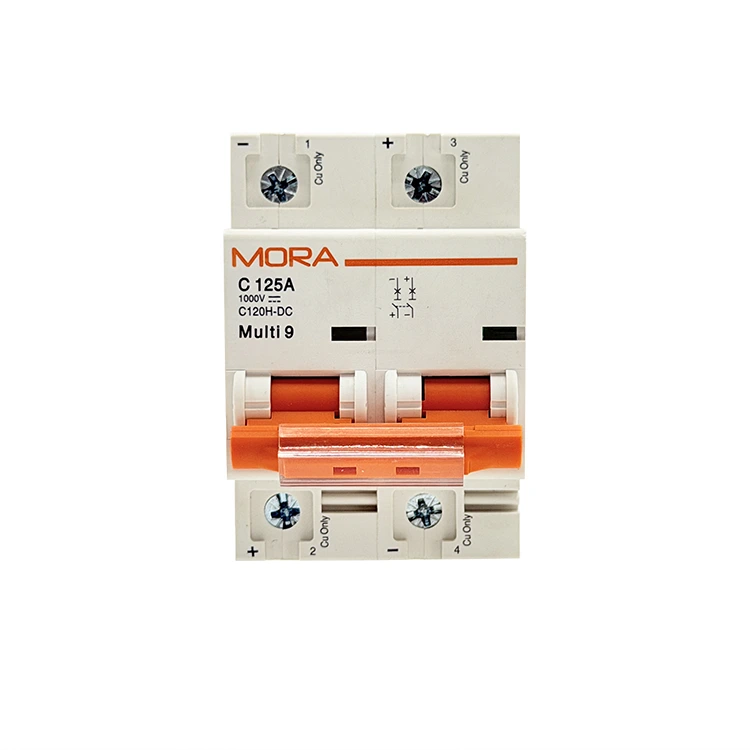

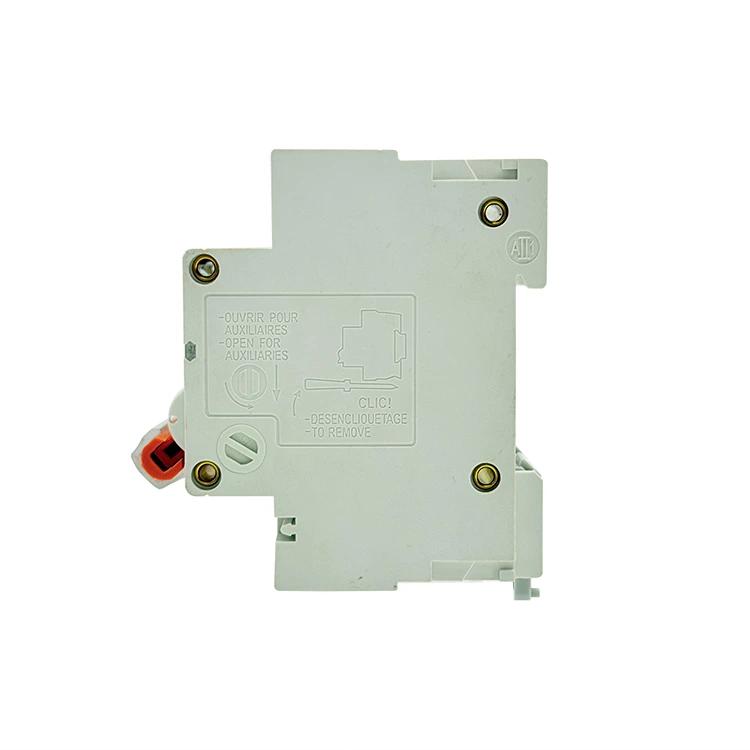

Disjuntor miniatura DC Série NC 2P

Como uma avançada fábrica de disjuntores miniatura CC série NC 2P com sede na China, a PUGAO (Mora) produz chaves de proteção bipolares de alto desempenho com capacidades de interrupção aprimoradas e uma estrutura modular simplificada. Cada unidade utiliza soldagem por pontos automatizada e corredores de arco duplos de ímã permanente otimizados para proteger infraestrutura crítica de telecomunicações, armazenamento de energia e energia solar comercial.

O que diferencia a série NC dos disjuntores CC padrão?

As redes CC industriais estão evoluindo rapidamente, migrando para densidades de energia mais altas e configurações de gabinete mais compactas. Embora os disjuntores residenciais tradicionais comprometam a dissipação térmica quando reduzidos, o disjuntor miniatura DC 2P da série NC apresenta uma arquitetura estrutural interna reprojetada, construída explicitamente para operações comerciais de alta confiabilidade.

Ao integrar o isolamento físico de pólo duplo em um chassi modular que economiza espaço, a Série NC minimiza o espaço do painel frontal dentro dos quadros de distribuição enquanto expande as distâncias de fuga internas – o caminho mais curto ao longo da superfície de um material isolante entre duas partes condutoras – para evitar falhas de rastreamento localizadas.

Hubs Combinadores Solares de Alta Densidade

As configurações solares modernas exigem componentes compactos para acomodar mais entradas de strings em gabinetes externos menores. A série NC permite agrupamento limpo de arrays lado a lado, gerenciando os trilhos de retorno positivo e negativo de uma cadeia de 600 Vcc dentro de um perfil de invólucro compacto, sem sacrificar a ventilação lateral.

Bancos de baterias centralizados para telecomunicações

Com sistemas de comunicação funcionando com baterias de reserva estabilizadas de baixa a média tensão, é vital eliminar uma falha sem derrubar todo o rack. Este disjuntor em miniatura fornece proteção de circuito ramificado independente, isolando cadeias de baterias individuais ou carregando módulos instantaneamente enquanto as operações adjacentes permanecem ativas.

Especificações de materiais

A matriz de engenharia a seguir representa os parâmetros operacionais básicos verificados em nossas linhas automatizadas de testes de fábrica:

Como a série NC atinge uma capacidade de interrupção de 10kA?

1. Canais de explosão magnética de força dupla

Em tensões mais altas de até 600 Vcc, a formação de um arco elétrico pode facilmente se transformar em um evento de plasma de arco sustentado que derrete completamente os contatos do disjuntor padrão. O disjuntor miniatura DC série NC 2P combate isso com dois ímãs permanentes de alta resistência incorporados em cada lado de cada caminho de contato. Quando os contatos se separam, esses ímãs criam um campo magnético direcional que estica instantaneamente o arco, forçando-o para fora das almofadas prateadas e soprando-o em uma rampa de arco de aço de 11 placas para serviço pesado, onde é dividido e resfriado em 4,5 milissegundos.

2. Relacionamento cruzado de viagem mecânica de alta velocidade

Dividir os trilhos positivos e negativos em dois pólos distintos significa que ambos os caminhos devem abrir exatamente ao mesmo tempo. A Série NC utiliza uma barra de disparo de ligação cruzada interna que trava ambos os mecanismos mecânicos. Se ocorrer uma falha de sobrecorrente no lado positivo, a barra interna desarma mecanicamente o pólo negativo exatamente no mesmo instante, proporcionando isolamento galvânico completo e evitando a perigosa retroalimentação de tensão.

3. Soldagem e calibração automatizada por pontos a laser

A montagem manual de componentes introduz variações estruturais que podem causar resistência interna desigual entre os dois pólos. A PUGAO (Mora) elimina esta variável humana ao fabricar a Série NC em uma linha de produção de micro-quebradores totalmente automatizada. Máquinas avançadas de soldagem por pontos a laser travam os shunts de cobre, os bimetais e as bobinas magnéticas em um alinhamento geométrico preciso, garantindo resistências internas equilibradas e curvas de disparo correspondentes em todos os lotes de produção.

Protocolo de instalação em campo

1. Verifique a tensão zero:Desenergize o Loop. Abra todas as chaves de desconexão solar a montante ou links de isolamento da bateria. Use um multímetro digital para testar os cabos de entrada positivos e negativos, confirmando se há 0 V antes de inserir os fios nas portas do terminal.

2. Encaixe no trilho DIN:Anexo ferroviário. Prenda o suporte traseiro superior da estrutura da Série NC em um trilho DIN padrão de 35 mm. Pressione firmemente a borda inferior da caixa até que o controle deslizante de plástico com mola se encaixe firmemente na posição contra o trilho.

3. Alinhe os marcadores de polaridade:Correspondência de polaridade. Examine os símbolos (+) e (-) estampados na face frontal do disjuntor miniatura CC série NC 2P. Conecte o cabo positivo de entrada ao topo do Pólo 1 (marcado como positivo) e o cabo negativo de entrada ao topo do Pólo 2 (marcado como negativo). Atenção: A inversão deste layout evita que os ímãs internos empurrem o arco para dentro das calhas de resfriamento.

4. Parafusos do terminal de torque:Conexão segura. Insira os núcleos do fio de cobre totalmente descascados nas braçadeiras serrilhadas do túnel. Usando uma chave de fenda com torque calibrado, aperte os parafusos do terminal com torque de 2,0–2,5 Nm. Conexões terminais soltas geram calor localizado que leva a disparo térmico prematuro.

Perguntas frequentes sobre aplicativos

O que torna a capacidade de interrupção de 10kA da Série NC mais segura do que as alternativas padrão de 6kA para sistemas de bateria?

Os bancos de baterias podem fornecer enormes correntes de curto-circuito em milissegundos durante uma falta direta. Um disjuntor classificado para apenas 6kA pode sofrer soldagem de contato ou ruptura do invólucro se a energia de falta exceder seus limites mecânicos. A classificação atualizada de 10kA do disjuntor miniatura DC série NC 2P garante que ele possa eliminar com segurança esses curtos-circuitos graves e de alta energia da bateria, sem destruir a caixa do disjuntor ou danificar os componentes próximos.

O disjuntor NC Série 2P pode ser conectado em um circuito em série para lidar com tensões CC mais altas?

Sim. Se a tensão do seu sistema exceder a classificação unipolar, você poderá passar o condutor positivo através de ambos os pólos em série (entrando no topo do Pólo 1, saltando da parte inferior do Pólo 1 para o topo do Pólo 2 e saindo pela parte inferior do Pólo 2). Isso divide a tensão total em duas câmaras de arco separadas, permitindo que o disjuntor gerencie com segurança tensões gerais mais altas.

Como os engenheiros de projeto devem considerar o alto calor ambiente dentro de gabinetes externos selados?

As tiras bimetálicas internas são calibradas em uma linha de base padrão de fábrica de 30°C. Quando montados dentro de uma caixa combinadora externa sem ventilação, onde o calor ambiente e a luz solar direta aumentam as temperaturas internas de até 55°C, os elementos bimetálicos pré-expandem. Isso reduz o ponto de disparo térmico real para aproximadamente 83% a 85% de sua corrente nominal. Para evitar disparos indesejados, os engenheiros devem integrar persianas de resfriamento passivas ou avaliar a classificação do disjuntor aplicando tabelas de redução térmica padrão.
