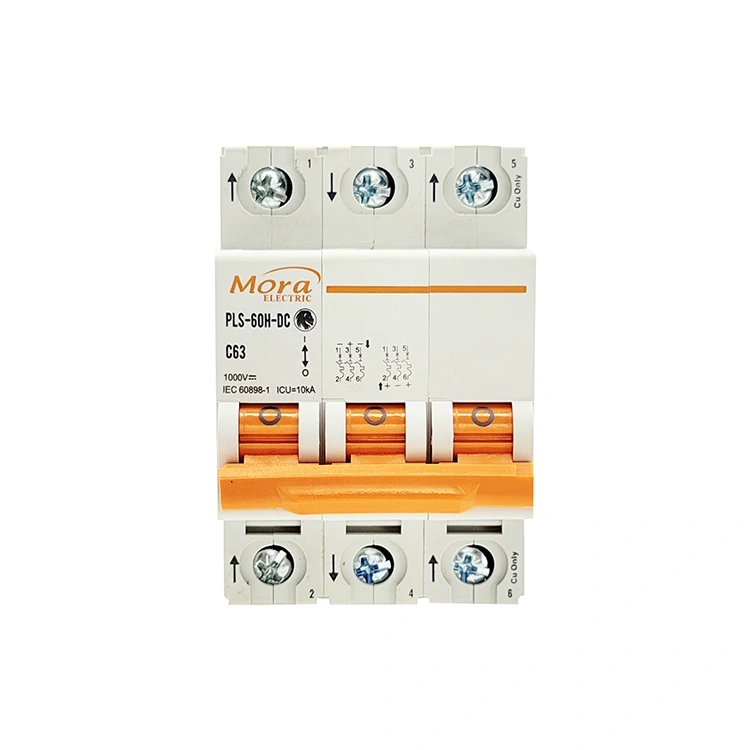

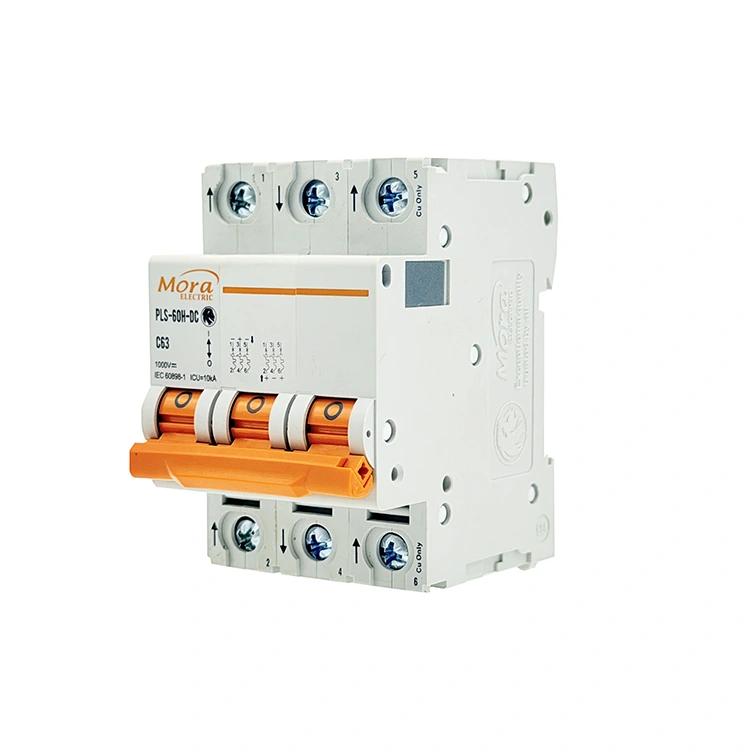

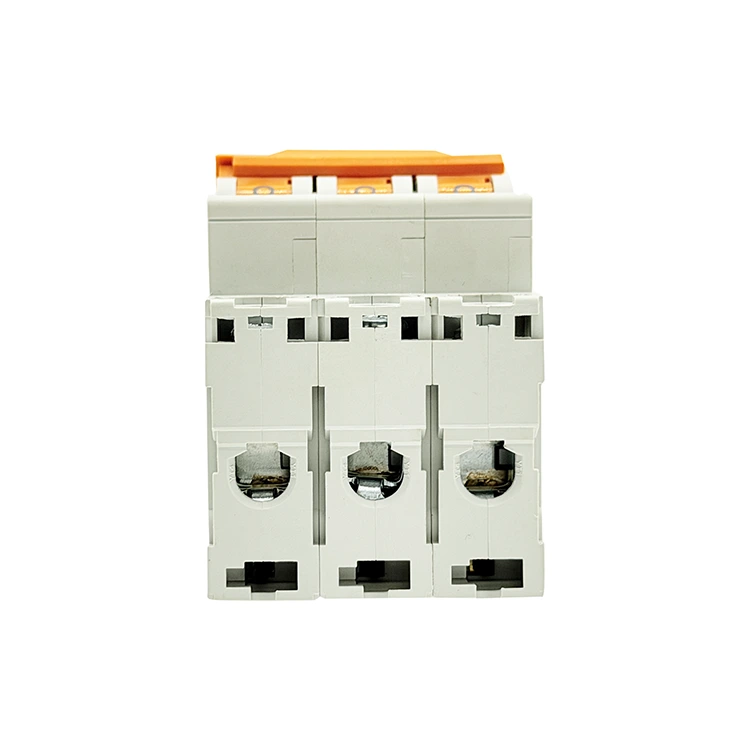

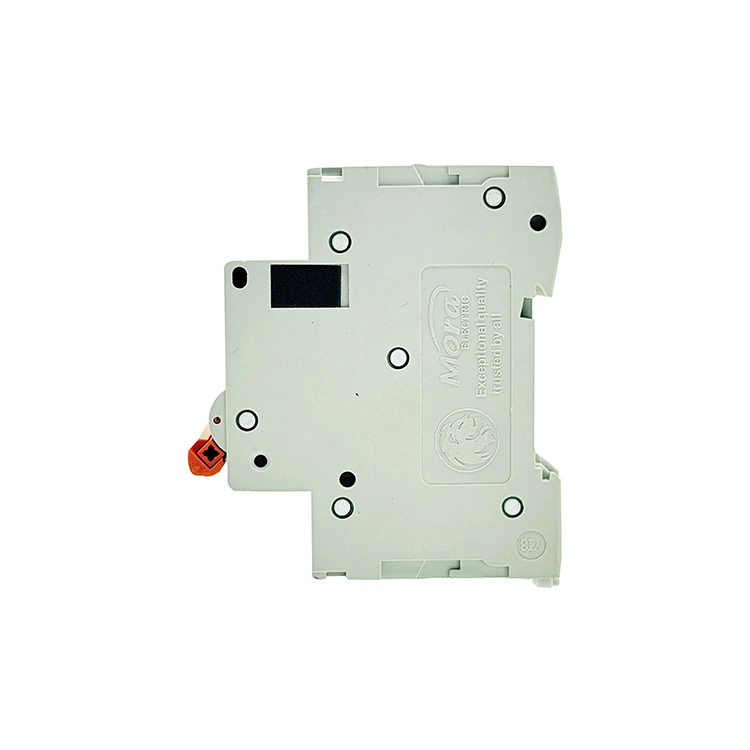

C65 interruptor da C.C. de 3 pólos

Operando como uma fábrica estabelecida de disjuntores CC de 3 pólos C65 na China, a PUGAO (Mora) constrói interruptores elétricos robustos de 3 pólos otimizados para interromper vários caminhos CC de alta tensão simultaneamente; este disjuntor 3P aproveita a calibração automatizada de componentes e câmaras triplas de extinção de arco com ímã permanente para atender às demandas especializadas de armazenamento de serviços públicos fora da rede e industriais.

Onde os engenheiros realmente implantam um switch 3P DC?

Instalações solares padrão de baixa tensão normalmente atingem 250 V ou 500 V CC, permitindo circuitos de fiação simples de pólo único ou duplo. No entanto, à medida que os painéis solares comerciais industriais em grande escala, os sistemas agrícolas fora da rede e as grandes instalações centrais de telecomunicações aumentam, os engenheiros de sistemas enfrentam opções de design distintas que exigem uma configuração de 3 pólos, como o disjuntor CC de 3 pólos C65.

Interconexão em série de alta tensão 750 Vcc

Para maximizar a eficiência de produção e limitar as perdas de transmissão da linha do sistema em longas distâncias, os engenheiros frequentemente optam por operar cadeias de painéis solares em uma longa sequência de séries. Este empilhamento gera tensões de circuito aberto de até 750 Vcc. Como as câmaras de disjuntores individuais padrão são classificadas para 250 V cada, uma unidade 3P permite que os engenheiros passem o condutor positivo através de dois pólos em um padrão de fiação em série enquanto direcionam o condutor negativo através do terceiro pólo. Isso divide o estresse elétrico uniformemente em todos os três microambientes.

Redes DC Flutuantes de Três Fios

Certas configurações de processamento industrial pesado e equipamentos de transporte de mineração utilizam uma topologia de distribuição CC não aterrada especializada com derivação central ou três fios (compreendendo fios de referência Positivo, Negativo e Neutro/Terra). Uma chave de proteção de 3 pólos isola todos os três condutores condutores de corrente distintos simultaneamente durante uma falta, eliminando o potencial de correntes de retorno erráticas parasitas.

Isolamento de backup de armazenamento de bateria de fonte dupla

Em nós de comutação de telecomunicações localizados, um único chassi de hardware de 3 pólos pode ser configurado para gerenciar um arranjo de barramento dividido - como alternar duas linhas de banco de baterias de entrada positivas separadas ao lado de uma única linha de retorno comum compartilhada. Isso reduz os requisitos de espaço do painel dentro de racks de equipamentos com espaço limitado.

Capacidades de desempenho

Os limites operacionais e materiais de engenharia definidos abaixo são rigorosamente mantidos em nossas bancadas automatizadas de verificação de qualidade:

Quais tecnologias impedem a fusão por contato interno em 750V?

1. Sistemas de arco soprado com ímã permanente triplo

Os arcos de corrente contínua de alta tensão não atravessam um estado natural de corrente zero, o que significa que podem sustentar um canal de plasma de alta temperatura entre a abertura dos contatos que derrete facilmente os componentes de cobre padrão. Para resolver isso, nosso disjuntor CC de 3 pólos C65 incorpora ímãs permanentes independentes dentro de cada um de seus três pólos individuais. Esses ímãs criam um forte campo magnético local que repele o arco, afastando-o fisicamente das almofadas de contato e conduzindo-o profundamente em uma grade de resfriamento de aço de 9 placas. Esta ação divide e extingue o arco em 5 milissegundos.

2. Articulação de trava mecânica síncrona

Se um pólo atrasar a abertura durante uma falta de alta tensão, o pólo restante sofre o impacto do estresse elétrico, causando a queima do terminal. A PUGAO (Mora) constrói esses disjuntores com uma barra de ligação mecânica interna rígida conectando todos os submecanismos de três pólos. Se uma falta de curto-circuito acionar a bobina de disparo magnético em qualquer pólo único, a barra de ligação de disparo comum força todos os três pólos a caírem simultaneamente, evitando condições perigosas de energização de linha única.

3. Controle de soldagem por pontos de fábrica de precisão

Variações na resistência terminal dentro de disjuntores multipolares levam à distribuição desigual de corrente e a pontos quentes localizados dentro de caixas de distribuição. Nossa fábrica de 5.000 metros quadrados evita esse problema ao empregar uma linha de produção automatizada de micro-quebradores. Máquinas automatizadas de perfuração e soldagem por pontos travam os shunts internos e os conjuntos de contato de cobre em posições precisas, fornecendo níveis de resistência interna idênticos em todos os três pólos.

Guia de solução de problemas complexos de campo

• A alavanca de alternância do disjuntor CC de 3 polos C65 é redefinida automaticamente para a posição central durante a inicialização do sistema

Por que isso acontece:A trava mecânica interna cai quando um curto-circuito a jusante está presente ou o fio jumper do circuito em série positivo foi conectado incorretamente a um terminal de contato negativo, criando um curto-circuito entre os pólos.

Como consertar:Isole completamente o circuito de alimentação principal. Verifique a configuração do jumper de loop em relação ao esquema da série. Use um testador de resistência de isolamento nas linhas a jusante para encontrar fios em curto ou quebras de isolamento antes de tentar ligar novamente o interruptor.

• A porta de um pólo mostra um alto aumento de temperatura em comparação com as portas do terminal adjacente

Por que isso acontece:O parafuso do terminal para essa porta específica sofreu torque insuficiente durante a configuração em campo ou os fios do fio dentro do grampo do túnel estão comprimidos de maneira desigual.

Como consertar:Desligue a transmissão de energia. Remova o condutor da porta quente, inspecione os fios de cobre quanto a danos por arco elétrico ou oxidação, corte e descasque novamente o cabo, se necessário, insira-o novamente e use uma chave de torque calibrada para apertar o parafuso a 2,5 Nm.

Perguntas frequentes sobre engenharia e aplicação

Por que um disjuntor CC 3P pode lidar com tensões mais altas quando conectado em uma configuração de loop em série?

Cada câmara polar independente de um disjuntor miniatura é projetada para extinguir com segurança até 250 Vcc em condições de falha. Ao colocar o caminho da corrente positiva em cascata através de dois pólos individuais em série antes de sair para o inversor, o estresse total de tensão nos contatos durante um evento de arco é dividido de 500V a 250V por câmara, permitindo que o sistema lide facilmente com tensões gerais mais altas.

Quais são as consequências operacionais de ignorar o jumper de circuito positivo e conectar três cadeias solares individuais separadas através dos três pólos individuais?

Se você passar três strings independentes através de um único chassi de disjuntor sem ligá-los em série, a classificação de tensão máxima para cada string deverá permanecer abaixo de 250 Vcc. Se qualquer string individual exceder esse limite e sofrer uma falha, sua câmara unipolar não terá a capacidade de divisão de tensão necessária para extinguir o arco de alta tensão resultante, levando à destruição interna do invólucro.

Como a exposição contínua à alta radiação solar afeta a calibração interna da tira bimetálica dentro de um gabinete selado do combinador?

Nossas tiras bimetálicas são calibradas em uma linha de base controlada de fábrica de 30°C. Quando encerrado em uma caixa combinadora externa não ventilada, onde o calor solar impulsiona as condições ambientais internas de até 55°C, as tiras bimetálicas dentro do disjuntor CC de 3 pólos C65 se expandem prematuramente. Isto reduz o ponto de disparo de sobrecarga térmica real para cerca de 83% a 85% da sua corrente nominal nominal. Para contrariar esta situação, os engenheiros devem integrar grelhas de arrefecimento passivas ou avaliar a classificação do disjuntor durante a fase inicial de concepção do sistema.
