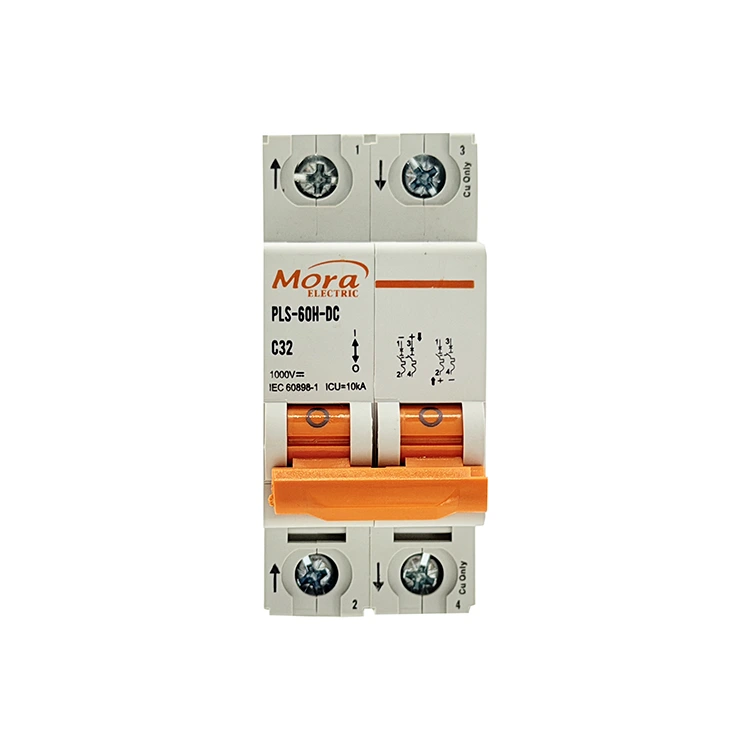

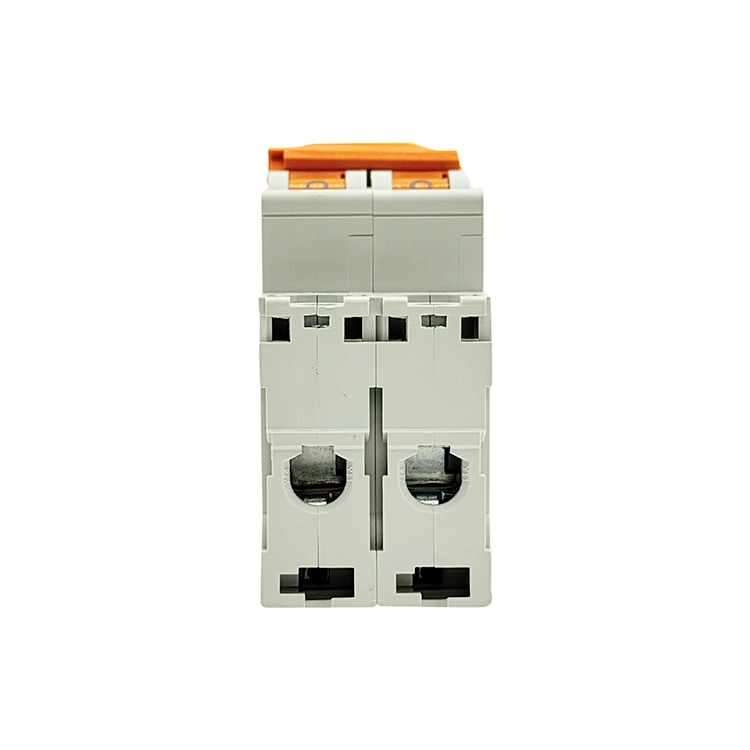

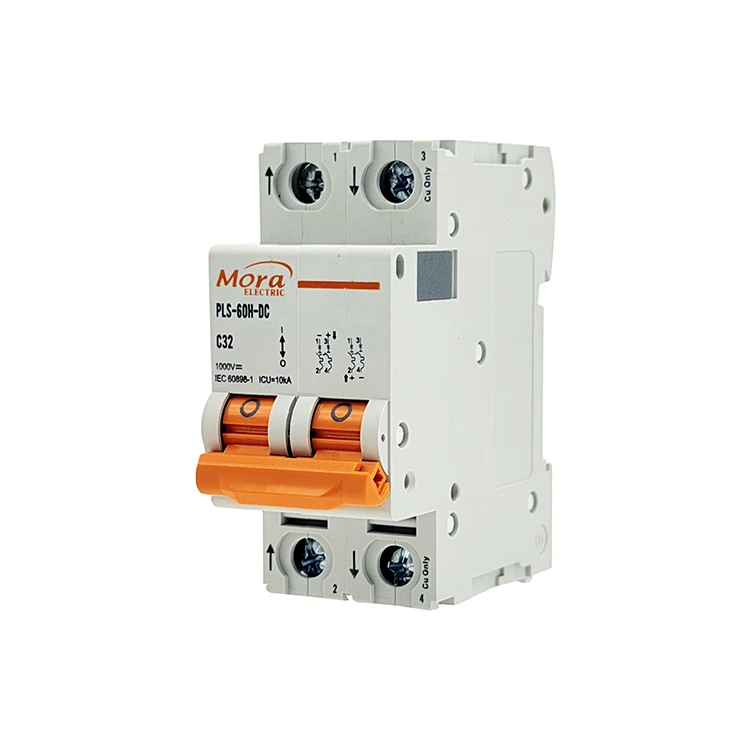

Disjuntor CC C65 de 2 pólos

Como uma fábrica confiável de disjuntores CC C65 de 2 pólos com sede na China, a PUGAO (Mora) fabrica interruptores multipolares de baixa tensão projetados para quebrar linhas positivas e negativas simultaneamente; este disjuntor termomagnético 2P depende de soldagem por pontos automatizada e câmaras de arco magnético duplo de alta capacidade para lidar com demandas exigentes de telecomunicações e fotovoltaicas.

Definição Técnica

O disjuntor CC de 2 pólos C65 é um dispositivo de segurança eletromecânico integrado construído para gerenciar e interromper loops de corrente contínua (CC) de alta tensão de até 500V. Enquanto as alternativas unipolares interrompem apenas um lado da linha, uma configuração bipolar lida com os condutores positivos e negativos simultaneamente. Esta interrupção de linha dupla proporciona isolamento galvânico completo e é crucial para redes flutuantes não aterradas.

Nosso disjuntor miniatura 2P une dois pólos independentes com um mecanismo interno de disparo comum. Se um dos pólos detectar uma falta, ambas as linhas abrem instantaneamente, evitando que a tensão seja retroalimentada através do condutor restante.

disposições solares fotovoltaicas flutuantes de 500V

Em painéis solares onde a tensão do sistema é aumentada para maximizar a eficiência do inversor, o aterramento da linha negativa costuma ser impraticável. O disjuntor CC de 2 pólos C65 é conectado às saídas positiva e negativa de uma cadeia fotovoltaica. Ao isolar ambas as polaridades, elimina completamente os riscos potenciais de choque à terra durante os circuitos de manutenção diurnos.

Sistemas de armazenamento de energia de bateria de alta capacidade

Bancos de baterias industriais e configurações de armazenamento solar fora da rede geralmente funcionam em configurações de 120 V a 400 V CC. Um dispositivo unipolar não pode eliminar com segurança uma falta de aterramento duplo nesses circuitos. A implementação deste sistema de 2 polos garante que curtos-circuitos em qualquer lugar do compartimento da bateria acionem um desligamento limpo e abrangente.

Infraestruturas de carregamento rápido de veículos elétricos

As estações comerciais de carregamento rápido usam caminhos CC de alta tensão para transferir energia para as baterias dos veículos. Este disjuntor atua como um ponto de verificação de isolamento local entre o subcircuito retificador interno e o cabo de distribuição primário, proporcionando aos técnicos de serviço um método mecânico para cortar todas as linhas de energia de uma só vez.

Especificações Técnicas

Os limites de desempenho e matérias-primas listados abaixo são verificados através de bancadas de testes automatizados em nossa área de produção:

Benefícios técnicos do disjuntor CC C65 de 2 pólos

1. Ligação de disparo síncrono de pólo duplo

Quando ocorre um curto-circuito de alta tensão em um trilho, um pico de tensão assimétrico pode danificar seus inversores ou servidores de dados. Nosso disjuntor CC de 2 pólos C65 apresenta uma barra de desarme mecânico interna que liga ambos os pólos internos. Mesmo que ocorra um curto-circuito exclusivamente no trilho positivo, a ligação interna força mecanicamente ambos os pólos a abrirem dentro de 5 milissegundos, removendo potenciais vetores de perigo de todo o subcircuito.

2. Extinção de arco magnético permanente conectado em série

Tensões CC mais altas geram arcos elétricos mais longos e intensos quando os contatos se separam. Para contrariar isto, o nosso disjuntor 2P canaliza o caminho da corrente através de duas câmaras de arco distintas em série. Cada câmara contém ímãs permanentes integrados que usam força eletromagnética para esticar o arco e empurrá-lo para dentro de duas grades de resfriamento de aço individuais de 9 placas. Este design de câmara dupla divide a tensão do arco, extinguindo a energia de 500 Vcc mais rapidamente do que um layout unipolar.

3. Fabricação Automatizada e Calibração Consistente

Variações na montagem interna podem fazer com que um pólo fique atrás do outro durante um evento de desarme, criando desequilíbrios transitórios na linha. PUGAO (Mora) elimina esta variável humana usando uma linha de produção totalmente automatizada para nossos disjuntores miniatura. Puncionamento, soldagem por pontos e posicionamento de componentes internos são gerenciados por máquinas automatizadas, garantindo resistências internas idênticas e sincronismo mecânico síncrono em ambos os pólos.

Soluções comuns de campo de diagnóstico

• O disjuntor desarma imediatamente quando colocado na posição 'ON' Causa raiz: Existe um curto-circuito direto entre os fios de distribuição positivo e negativo a jusante ou ocorreu uma falha de aterramento em um sistema não aterrado. Solução: Isole o disjuntor. Use um testador de resistência de isolamento (megôhmetro) no chicote elétrico a jusante para localizar condutores em curto ou jaquetas de isolamento quebradas. Certifique-se de que a corrente contínua total não exceda a classificação nominal.

• Derretimento ou queimadura localizada aparecem em uma porta terminal Causa raiz: O parafuso do terminal não foi apertado com o torque recomendado durante a instalação ou tamanhos de fio incompatíveis fizeram com que os fios de cobre se soltassem. Solução: Corte quaisquer pontas de cabo carbonizadas ou oxidadas. Descasque novamente o isolamento, insira o núcleo do fio limpo totalmente no grampo do terminal tipo túnel e use uma ferramenta calibrada para apertar o parafuso com 2,5 Nm.

Perguntas frequentes técnicas

Por que um sistema de 500 Vcc deve utilizar um disjuntor bipolar em vez de conectar dois disjuntores unipolares lado a lado?

Os disjuntores unipolares independentes não possuem ligação mecânica interna. Se ocorrer uma falta, um disjuntor poderá abrir uma fração de milissegundo antes do outro, ou um deles poderá não desarmar totalmente. Isso deixa o trilho oposto totalmente energizado e retroalimentando a tensão no sistema, colocando em risco o pessoal de manutenção e causando danos ao equipamento.

O que acontece dentro das câmaras de arco duplo se as linhas positivas e negativas de entrada estiverem interligadas?

A fiação cruzada altera a direção do circuito de corrente através dos componentes internos. Quando os contatos se rompem, os ímãs permanentes internos puxarão o arco elétrico para baixo em direção aos mecanismos de travamento mecânico, em vez de empurrá-lo para cima nas grades de resfriamento de aço. O arco preso derreterá rapidamente os componentes internos e o invólucro externo do PA66.

Como o alto calor ambiente dentro dos gabinetes combinadores solares externos afeta o desempenho deste dispositivo de 2 pólos?

Nossos elementos de sobrecarga térmica bimetálicos são calibrados para uma linha de base padrão de 30°C. Se a má ventilação da caixa combinada com o calor ambiente elevar as temperaturas internas para 55°C, os elementos internos dentro do disjuntor CC de 2 polos C65 se expandirão antes do previsto. Isso reduz o limite de disparo térmico efetivo para aproximadamente 83% do valor nominal da placa de identificação, o que requer ventilação ativa ou redução da carga alvo.
