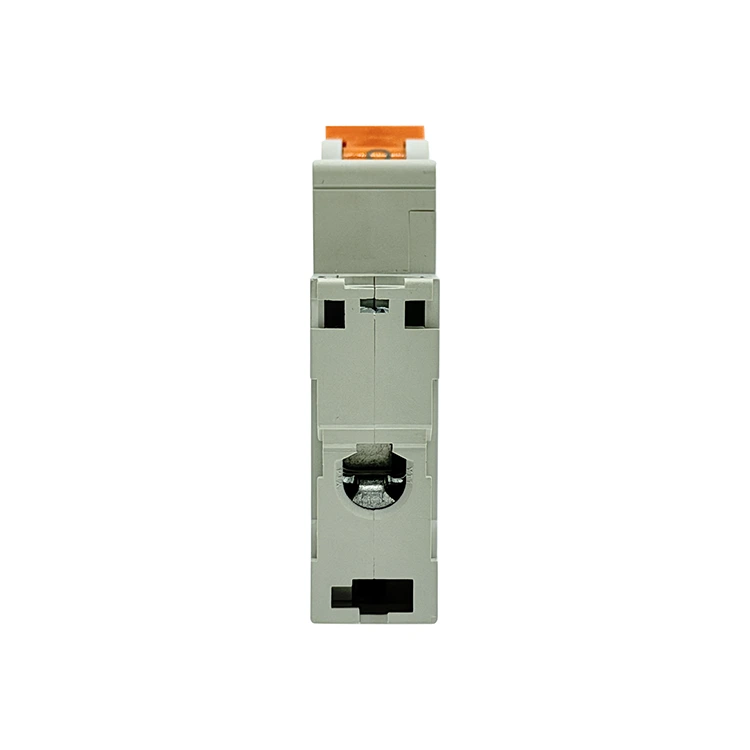

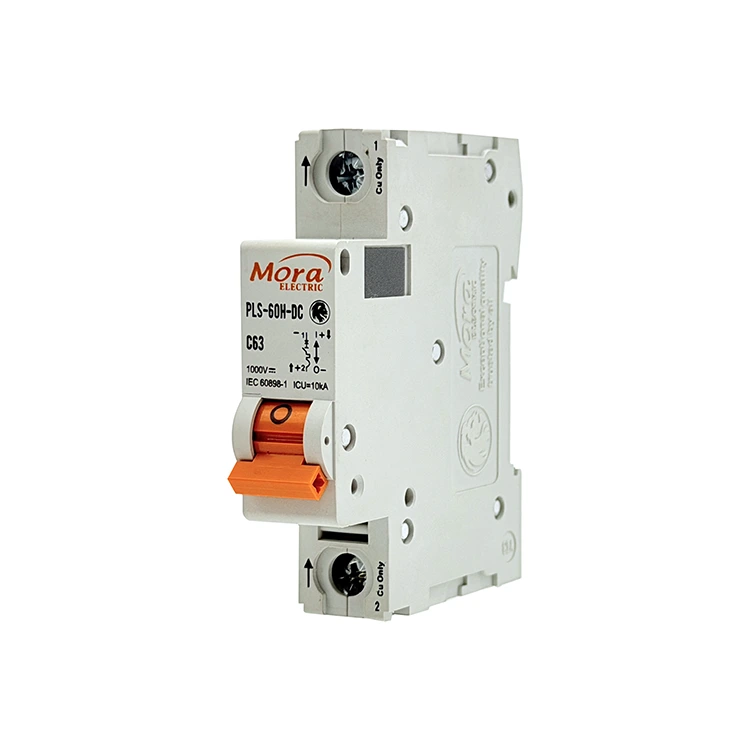

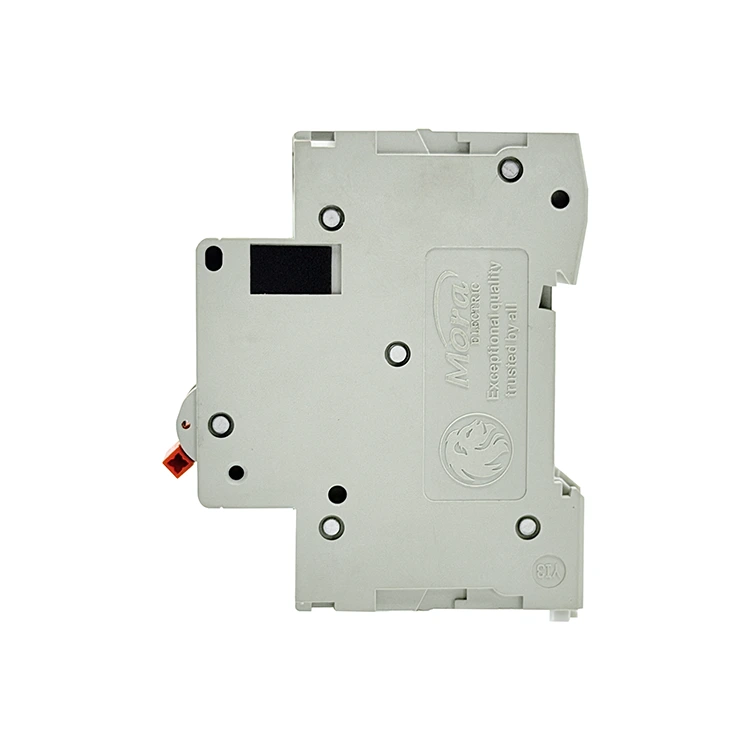

Disjuntor CC C65 de 1 Pólo

PUGAO (marca: Mora) opera como uma fábrica especializada de disjuntores CC C65 de 1 pólo na China, fornecendo interruptores unipolares resistentes projetados especificamente para aplicações CC; nosso disjuntor termomagnético 1P possui um sistema de extinção de arco com ímã permanente para eliminar a queima de contato em cadeias solares e redes de telecomunicações.

Definição técnica e aplicações práticas

O disjuntor CC de 1 pólo C65 é uma chave mecânica projetada para proteger circuitos elétricos CC monofásicos. Ao contrário das linhas de corrente alternada (CA), um circuito de corrente CC não possui um ponto de cruzamento zero natural. Quando os contatos abrem sob carga, o arco elétrico resultante é contínuo e altamente estável.

Nosso disjuntor unipolar isola o trilho positivo de um circuito CC, usando força mecânica direcionada e aceleração magnética para interromper falhas antes que elas causem danos térmicos em todo o sistema.

Sistemas Solares Fotovoltaicos

Em painéis solares residenciais e comerciais, cadeias de painéis individuais emitem tensões CC contínuas. Este disjuntor é instalado dentro de caixas combinadoras na camada de saída (variando de 12V a 250V DC). Ele isola cadeias individuais, evitando que falhas de corrente reversa ou curtos-circuitos se espalhem pelo painel solar.

Data centers de telecomunicações e sistemas UPS

O hardware de comunicação moderno funciona com sistemas de bateria reserva de 48 V a 110 V CC. O disjuntor CC de 1 pólo C65 fornece proteção direcionada para racks de equipamentos individuais, isolando falhas localizadas de componentes sem interromper a energia para sistemas de rede adjacentes.

Automação Industrial

Loops de controle CC industriais localizados, sistemas de manuseio de materiais e circuitos internos de gerenciamento de baterias de veículos elétricos usam disjuntores unipolares para estabelecer zonas de energia distintas e isoladas com segurança entre os módulos de carregamento e o armazenamento primário da bateria.

Especificações Técnicas

A matriz a seguir descreve os limites operacionais padronizados e as composições de materiais verificadas em nossas bancadas de testes de controle de qualidade:

Principais vantagens técnicas

1. Extinção de arco magnético de 5 milissegundos

Os arcos de corrente contínua podem destruir os contatos de cobre em uma fração de segundo se não forem verificados. Para resolver isso, nosso disjuntor CC de 1 pólo C65 incorpora dois ímãs permanentes internos. Quando ocorre uma falha e os contatos se separam, o campo magnético afasta o arco das superfícies de contato e o direciona para uma grade de resfriamento de aço de 9 placas. A grade divide, esfria e extingue o arco em 5 milissegundos, minimizando o desgaste nas superfícies de contato.

2. Controle de sobrecarga bimetálica de alta precisão

Sobrecargas contínuas degradam gradualmente o isolamento dos fios, criando um grave risco de incêndio. PUGAO (Mora) utiliza tiras bimetálicas calibradas que consistem em dois metais ligados com diferentes taxas de expansão térmica. A sobrecorrente contínua aquece a tira, fazendo com que ela dobre de forma previsível e acione a alavanca de desarme. Esta configuração mecânica evita falsos disparos causados ​​por breves picos de inicialização, garantindo ao mesmo tempo um isolamento confiável durante sobrecargas genuínas.

3. Soldagem por pontos automatizada

A montagem interna manual pode levar a resistências de conexão variáveis ​​e pontos de disparo inconsistentes. Nossa unidade de produção utiliza uma linha de montagem automatizada equipada com unidades automatizadas de soldagem por pontos. Ao fixar os shunts internos de cobre e os mecanismos de disparo em posições precisas, garantimos uma resistência interna uniforme em todas as fases de produção, evitando o sobreaquecimento localizado dentro dos armários de distribuição.

Instalação em campo

1. Isole a fonte de alimentação:Configuração de segurança. Abra o interruptor de desconexão solar primário ou o bloco de fusíveis de isolamento da bateria a montante. Use um multímetro digital calibrado para verificar se há 0 V presente na linha de entrada antes de montar o hardware do disjuntor CC de 1 pólo C65.

2. Prenda no trilho DIN:Montagem do gabinete. Encaixe a base do disjuntor em um trilho DIN padrão de 35 mm. Certifique-se de que os clipes de retenção com mola superior e inferior travem firmemente na posição, evitando movimentos ao operar a alavanca articulada.

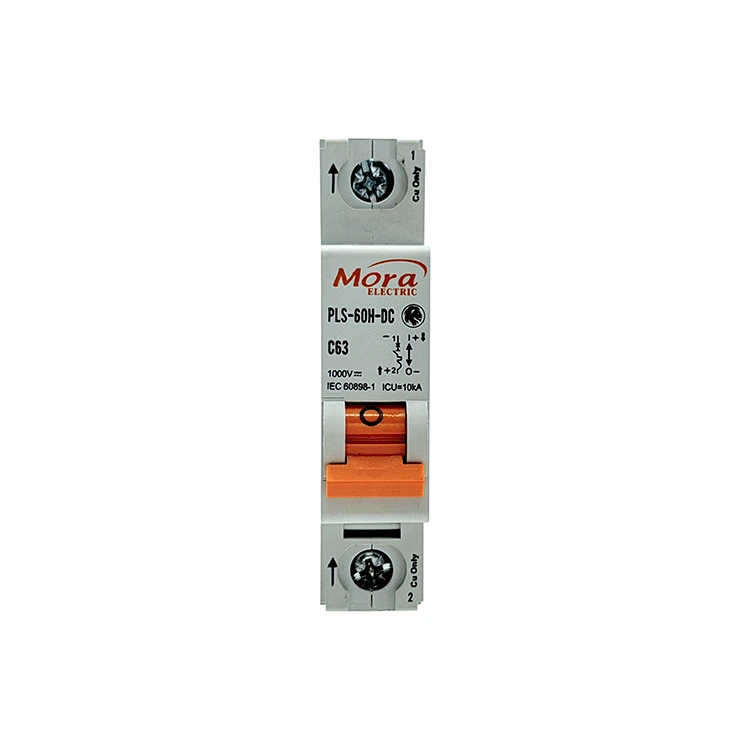

3. Alinhe os indicadores de polaridade:Etapa crítica. Os disjuntores CC são direcionais. Localize os indicadores (+) e(-) estampados adjacentes às portas do terminal. O fio de alimentação de entrada positivo deve entrar no terminal de entrada positivo designado. A inversão desta fiação evita que os ímãs internos atraiam o arco elétrico para a grade de resfriamento.

4. Terminais do condutor de torque:Verificação Final. Insira condutores de cobre desencapados de forma limpa nos terminais do túnel. Use uma chave de fenda com torque calibrado para apertar os parafusos do terminal com 2,0–2,5 Nm. Conexões soltas causam aquecimento localizado e disparo térmico prematuro.

Perguntas frequentes técnicas e de engenharia

Por que este disjuntor CC unipolar não pode ser usado em uma linha de distribuição CA padrão?

O sistema de supressão de arco interno depende de ímãs permanentes direcionais. Em um sistema CA, a corrente alterna continuamente a direção 50 ou 60 vezes por segundo. Esta corrente alternada força o arco para fora em direção ao invólucro de plástico, em vez de para dentro da grade de resfriamento de aço, causando falha catastrófica do invólucro.

O que faz com que um disjuntor CC deforme ou derreta se a polaridade da fiação for invertida acidentalmente durante a instalação em campo?

Quando a polaridade é invertida, o campo magnético interno repele o arco elétrico da grade de resfriamento e o mantém diretamente sobre os contatos da liga de prata. O arco retido gera temperaturas localizadas superiores a 1.000°C, derretendo os mecanismos internos e o invólucro do polímero PA66 em vez de extingui-lo com segurança.

Como a temperatura ambiente de operação dentro de uma caixa combinadora selada altera o limite de disparo térmico?

Nossas tiras bimetálicas são calibradas para uma temperatura ambiente basal de 30°C. Se o interior de uma caixa de distribuição selada atingir 50°C devido à luz solar direta, a tira bimetálica dentro do disjuntor CC de 1 pólo C65 pré-aquece, fazendo com que ele desarme em aproximadamente 85% a 90% de sua corrente nominal estampada. Para ambientes de alta temperatura, recomendamos reduzir a carga ou ajustar o parâmetro de seleção para cima.
