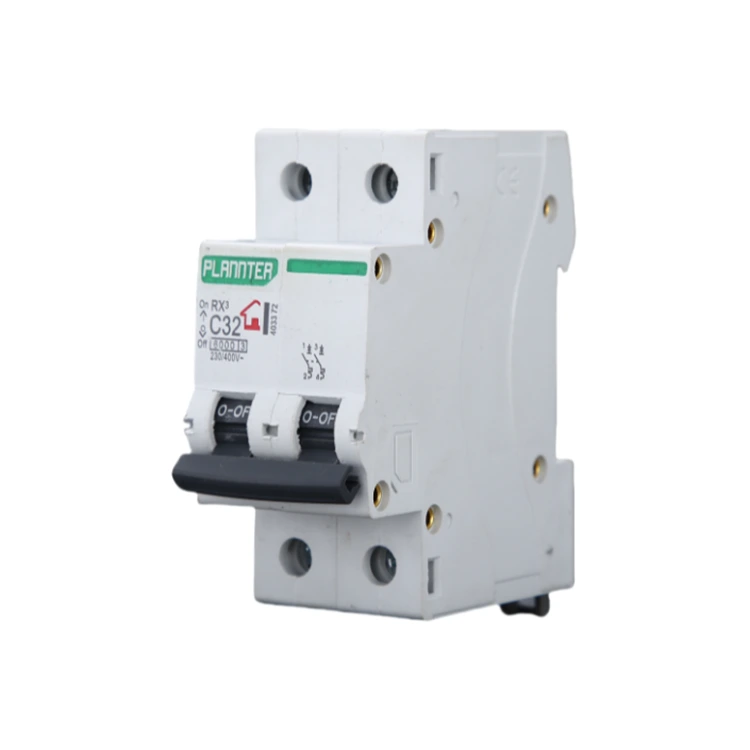

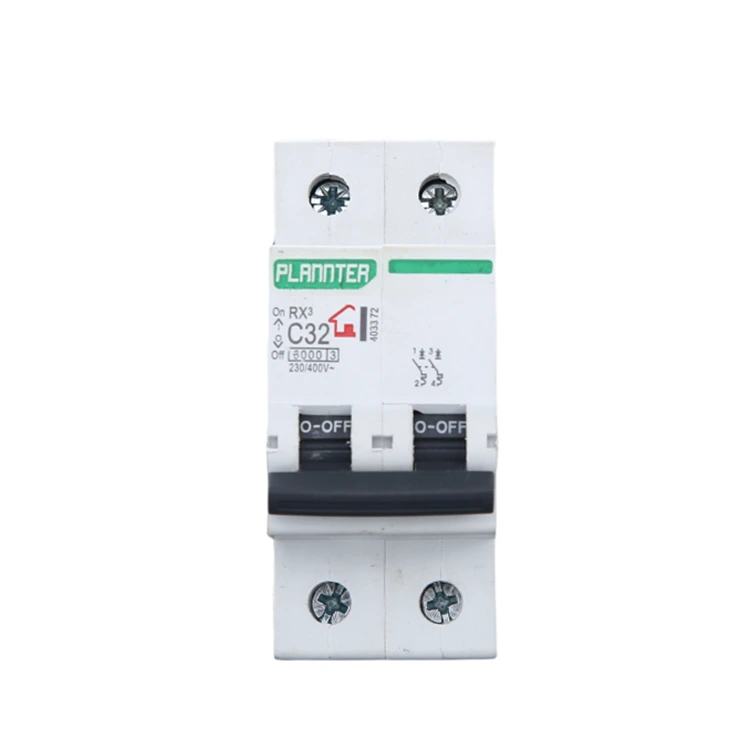

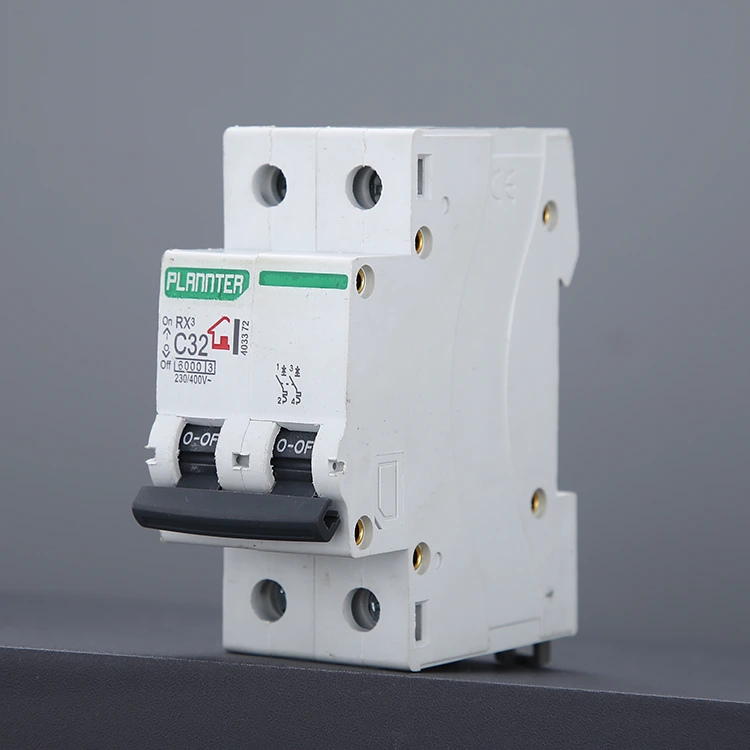

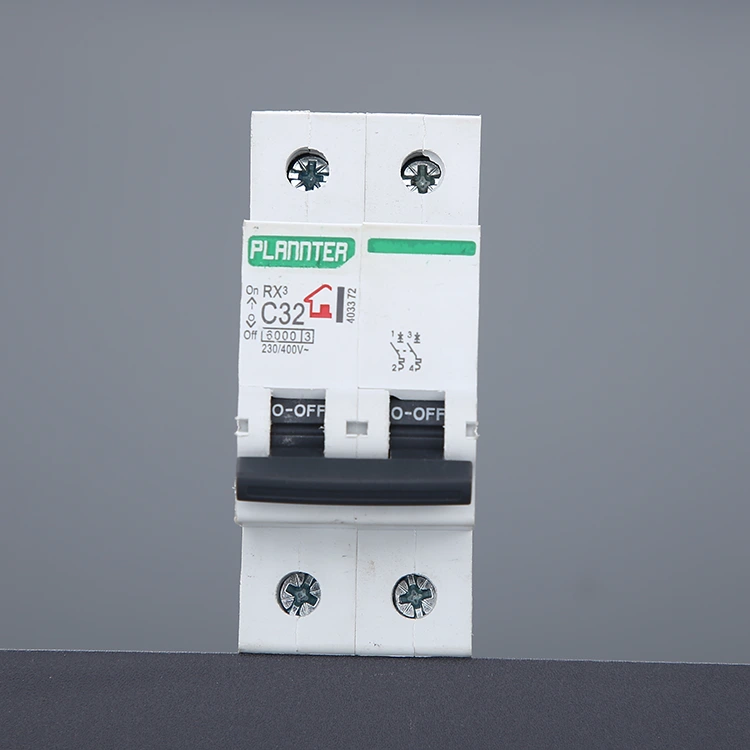

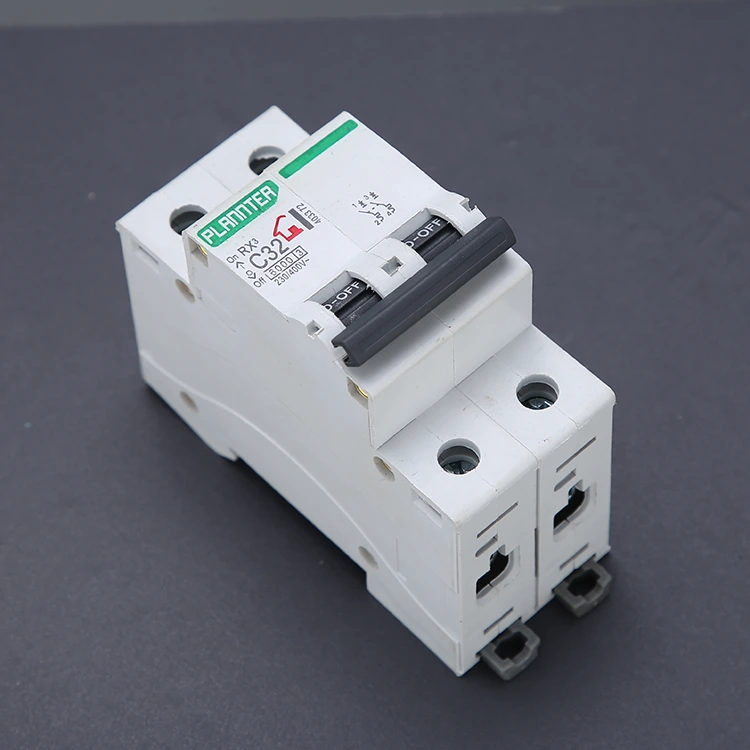

Disjuntor com interruptor pneumático DZ47

O Disjuntor Ar-Switch DZ47 de alta qualidade é oferecido pela fábrica PUGAO (Plannter Electric), é uma espécie de dispositivo de proteção elétrica utilizado em circuitos CA, com dois pólos independentes, capaz de cortar o fio de fogo e o fio zero do circuito ao mesmo tempo. Ele monitora a mudança de corrente no circuito em tempo real através do mecanismo de decapagem magnética térmica embutido ou mecanismo de decapagem eletrônico, e quando o circuito está sobrecarregado, em curto-circuito e outras condições anormais, o disjuntor de ar-switch DZ47 pode ser rápida e automaticamente desconectado para cortar a fonte de alimentação, evitando danos ao equipamento, incêndio no circuito e outros acidentes de segurança.

Princípio de funcionamento

O disjuntor pneumático DZ47 é um produto altamente padronizado. O processo de fabricação maduro e a tecnologia avançada da PUGAO utilizam três princípios operacionais básicos: disparo térmico, disparo magnético e extinção de arco de ar. Nossos produtos fornecem proteção confiável para milhares de sistemas elétricos em todo o mundo.

1. Viagem Térmica

O disjuntor contém uma tira bimetálica composta por dois metais com diferentes coeficientes de expansão térmica. Quando a corrente do circuito excede o valor nominal, mas ainda não atingiu o nível de curto-circuito, o calor gerado pela corrente faz com que a tira bimetálica dobre para um lado.

Depois de dobrar em um ângulo predefinido, ele aciona uma ligação mecânica, fazendo com que o disjuntor desarme. Aproveitando 14 anos de experiência acumulada em calibração, nossa tira bimetálica é feita de material de alta pureza, resultando em uma resposta sensível e consistente às flutuações de corrente.

2. Viagem Magnética

O disjuntor contém uma bobina eletromagnética. Quando ocorre um curto-circuito, a corrente aumenta instantaneamente várias vezes ou até dezenas de vezes o valor normal. Esta enorme corrente gera um poderoso campo magnético na bobina, atraindo instantaneamente a armadura do eletroímã como um pistão.

A armadura impacta diretamente o mecanismo de disparo, atingindo um corte instantâneo de energia em nível de milissegundos.

Nossa fábrica utiliza cobre de alta condutividade e um processo de soldagem por pontos totalmente automatizado para garantir que o mecanismo não emperre ou falhe sob impacto de corrente de alta frequência.

3. Sistema de extinção de arco

No momento em que os contatos se separam, a corrente de alta tensão quebra o ar, gerando um arco de alta temperatura, que é atraído para uma câmara de extinção de arco especialmente projetada. Múltiplas camadas de grades metálicas dividem o arco em vários pequenos segmentos, resfriando-o e extinguindo-o rapidamente para evitar contatos queimados.

Nossa série DZ47 otimiza a densidade de disposição da rede extintora de arco, protegendo efetivamente os componentes internos mesmo sob condições de disparo freqüentes.

Vantagens Técnicas

O disjuntor pneumático DZ47 da PUGAO utiliza tecnologia de desconexão termomagnética de alto desempenho para garantir uma operação precisa e confiável sob uma variedade de condições operacionais complexas. O produto tem as seguintes vantagens principais:

Alta capacidade de interrupção: o modelo padrão possui capacidade de interrupção de até 6kA, o que atende aos requisitos de proteção contra curto-circuito de redes elétricas urbanas e ambientes industriais.

Ampla aplicabilidade de tensão: suporte ao sistema AC 230/400V, forte compatibilidade, aplicável a uma variedade de padrões de rede elétrica nacionais e regionais.

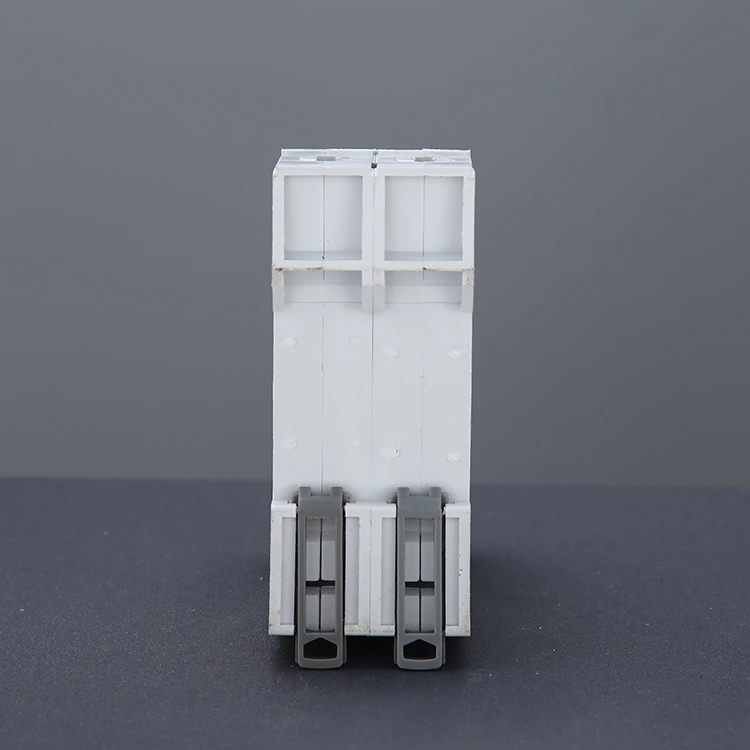

Design modular: tamanho compacto, suporte para montagem em trilho DIN, fácil de ser integrado em todos os tipos de caixas de distribuição e gabinetes de controle.

Forte capacidade de extinção de arco: O disjuntor pneumático DZ47 adota a estrutura que combina espaçador de cerâmica multicamadas e grade de extinção de arco de metal, que efetivamente suprime o arco e prolonga a vida útil.

Longa vida mecânica: após testes rigorosos, a vida útil da operação mecânica é de até mais de 10.000 vezes.

Perguntas frequentes

P: Os disjuntores da série DZ47 podem ser usados ​​em sistemas DC?

R: Não. A série DZ47 é um interruptor pneumático projetado especificamente para CA. A corrente alternada (CA) tem uma característica de cruzamento zero e sua grade interna de extinção de arco extingue efetivamente os arcos.

A corrente contínua (CC) não possui uma característica de cruzamento zero. O uso de um disjuntor CA pode resultar em arcos não extintos, podendo causar um incêndio. Se você tiver necessidades de sistema solar ou de bateria, entre em contato conosco para obter especificações específicas do disjuntor CC.

P: Como escolho entre as três curvas de disparo diferentes (B, C e D)?

R: A seleção depende do seu tipo de carga:

Tipo B (3-5In): Adequado para cargas de corrente de partida baixa, como aquecedores puramente resistivos e equipamentos de informática.

Tipo C (5-10In): A especificação mais comum, adequada para luminárias, eletrodomésticos em geral e distribuição de energia comercial.

Tipo D (10-14In): Adequado para equipamentos com correntes de partida extremamente altas, como pequenos motores, compressores ou transformadores industriais.

Pugao possui uma equipe técnica profissional que pode fornecer conselhos de seleção precisos com base em seus desenhos de engenharia. Entre em contato conosco para enviar suas necessidades e obter um orçamento gratuito!

Para mais questões técnicas, consulte imediatamente nossos engenheiros; responderemos rapidamente.
