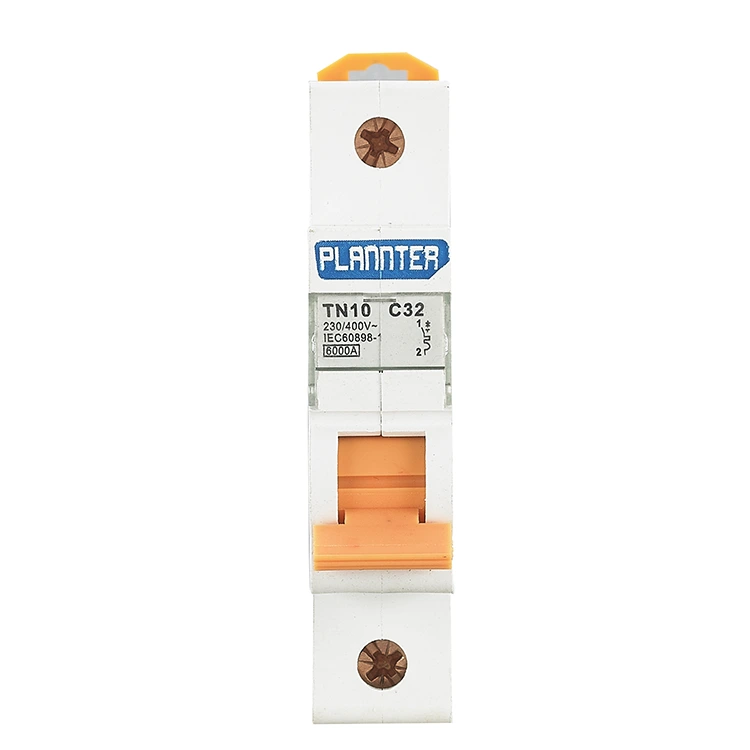

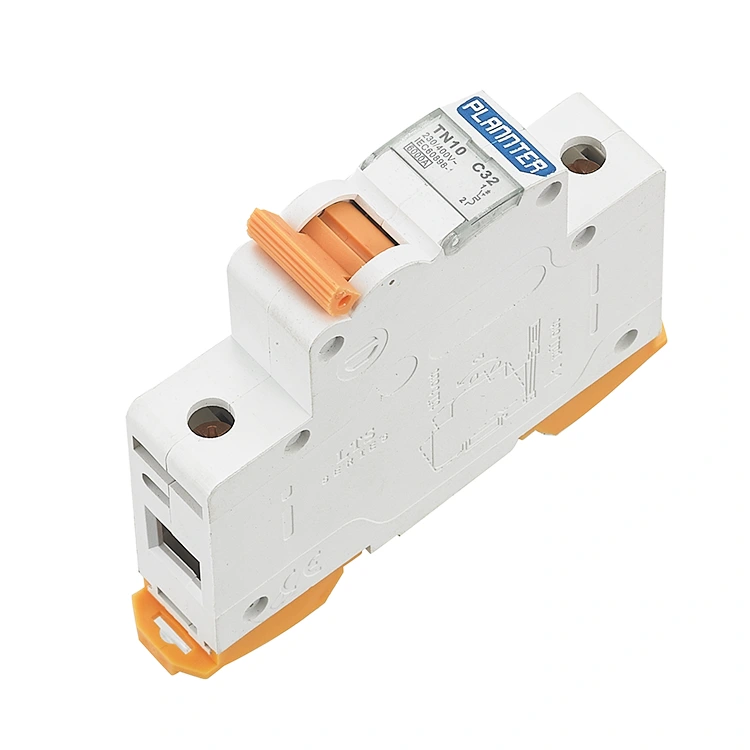

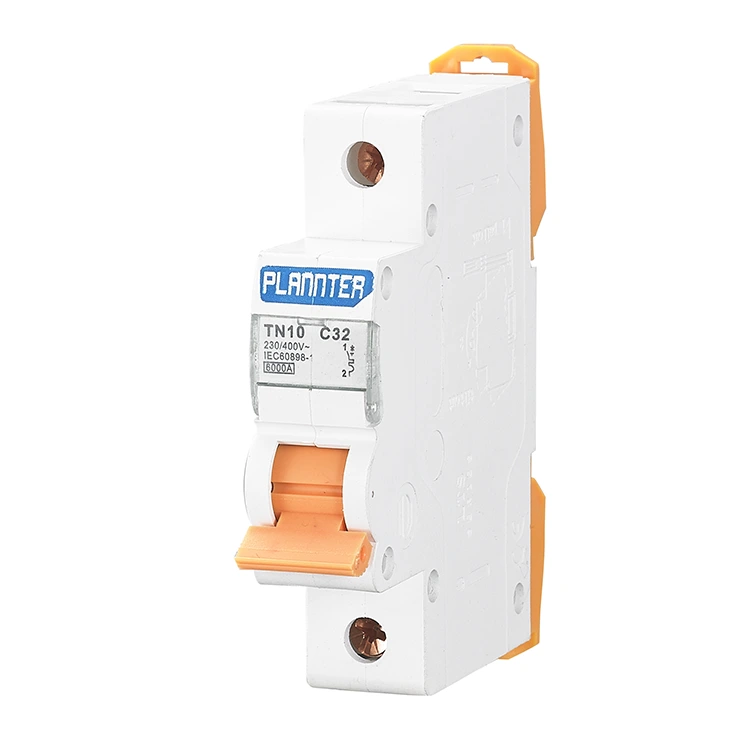

Disjuntores para proteção contra curto-circuito

Um disjuntor para proteção contra curto-circuito é um aparelho de distribuição de energia de baixa tensão. Está equipado com um dispositivo extintor de arco que protege eficazmente o circuito. Em ambientes domésticos e industriais, os disjuntores desempenham um papel semelhante à combinação de componentes elétricos, como interruptores faca, fusíveis e relés térmicos para garantir a operação segura dos circuitos.

Princípio de funcionamento

Internamente, o disjuntor possui dois mecanismos de proteção primários: uma tira bimetálica projetada para lidar com sobrecargas graduais e uma bobina eletromagnética dedicada ao tratamento de curtos-circuitos. Para garantir a desconexão automática do circuito em questão de milissegundos, o dispositivo executa a seguinte sequência operacional quando acionado:

Detecção Instantânea: Quando ocorre um curto-circuito, um grande aumento de corrente flui através da bobina localizada dentro do disjuntor.

Geração de Força Magnética: De acordo com os princípios da indução eletromagnética, esta corrente excepcionalmente alta gera instantaneamente um campo magnético imensamente poderoso.

Impacto Mecânico: A força gerada por este campo magnético atua como um martelo pesado, causando um impacto instantâneo no mecanismo de disparo.

Desconexão rápida: Os contatos elétricos são abertos à força em milissegundos, interrompendo abruptamente o fluxo de corrente e evitando assim que a fiação derreta devido ao calor extremo ou pegue fogo.

Tipos de pólos do disjuntor

1. Disjuntores monopolares: Os Disjuntores para Proteção contra Curto-Circuito possuem apenas um contato de comutação e são utilizados principalmente para circuitos monofásicos, como circuitos de iluminação ou tomadas em residências.

2. Disjuntores bipolares: os disjuntores bipolares possuem dois contatos de comutação para controlar os fios de fase e neutro. Os disjuntores bipolares são geralmente usados ​​em cenários onde os fios de fase e neutro precisam ser controlados ao mesmo tempo, como controles de motores ou sistemas de energia bifásicos.

3. Disjuntores de 3 pólos: Os disjuntores de 3 pólos possuem três contatos de comutação que controlam três fios de fase separados, como equipamentos comerciais e industriais, que requerem controle simultâneo de três linhas de energia separadas para garantir uma distribuição de carga segura e equilibrada.

Vantagens

1. Este disjuntor para proteção contra curto-circuito adota o método de montagem em trilho DIN padrão de 35 mm e adota mecanismo de liberação dupla magnético-térmica de alta precisão para lidar com corrente de inrush instantânea;

2. Projeto aprimorado do sistema de isolamento para evitar o envelhecimento do isolamento causado pelo estresse térmico de longo prazo;

3. Tensão nominal de isolamento de até AC400V, com proteção contra sobretensão, adequada para geração de energia fotovoltaica e rede complexa de distribuição de energia;

4. Opções de corrente nominal de 6A a 63A, design compacto e modular, para atender a iluminação residencial, tomadas, motores, sistemas fotovoltaicos e outros diferentes cenários de demanda de carga.

5. O produto suporta serviço OEM/ODM, que atende à demanda de distribuição no exterior e personalização da marca. A fábrica PUGAO (Plannter Electric) passou pela certificação do sistema de qualidade internacional ISO9001.

Cenários de aplicação

Os disjuntores PUGAO para proteção contra curto-circuito são utilizados em sistemas de energia residenciais, comerciais e industriais, fornecendo proteção confiável para uma ampla variedade de configurações.

1. Sistemas de distribuição de energia residencial

Utilizado em circuitos de iluminação, tomadas e eletrodomésticos; no caso de um curto-circuito causado pelo envelhecimento da fiação ou mau funcionamento do aparelho, eles cortam rapidamente a fonte de alimentação para evitar a queima dos fios ou o início de um incêndio.

2. Sistemas de energia para edifícios comerciais

Nossos disjuntores são adequados para sistemas de distribuição de energia em locais comerciais, como shopping centers, edifícios de escritórios e hotéis. Aplicados aos circuitos principais e secundários, eles evitam que curtos-circuitos causem interrupções generalizadas de energia ou danos ao equipamento.

3. Equipamentos Industriais e Linhas de Produção

Implantado em vários tipos de máquinas industriais, motores elétricos e linhas de produção automatizadas; eles cortam rapidamente a energia em caso de falha do equipamento ou anomalias na fiação, evitando assim danos ao equipamento e interrupções de produção, ao mesmo tempo que reduzem os custos de manutenção e os riscos de tempo de inatividade.

4. Gabinetes de distribuição de energia e sistemas de controle

Podem ser instalados em gabinetes de distribuição de energia e painéis de controle para servir como componentes de proteção central, fornecendo proteção centralizada contra curto-circuito para vários circuitos. Eles são comumente utilizados em projetos de engenharia e montagens integradas de equipamentos elétricos.

5. Ambientes de alta corrente de curto-circuito

Para circuitos localizados próximos a transformadores ou fontes de alimentação – ou em outras áreas caracterizadas por altos níveis de corrente de curto-circuito – onde são necessários disjuntores com alta capacidade de interrupção, este produto é a escolha ideal.

Perguntas frequentes

P: A proteção contra curto-circuito e a proteção contra sobrecarga são a mesma coisa?

R: Não. Embora normalmente sejam integrados no mesmo disjuntor, eles operam com princípios diferentes. A proteção contra sobrecarga protege contra cargas excessivas prolongadas, contando com o acúmulo de calor; a proteção contra curto-circuito protege contra correntes instantâneas de alta magnitude, contando com forças de atração magnética.

P: Por que alguns disjuntores têm classificação de 6kA, enquanto outros têm classificação de 15kA?

R: Isso indica a capacidade de interrupção. Uma classificação de 6kA significa que a corrente máxima de curto-circuito que pode interromper com segurança é de 6.000 amperes. Se a corrente real de curto-circuito exceder este valor, o disjuntor poderá explodir. Locais com maiores capacidades de transformadores requerem disjuntores com maiores capacidades de interrupção; antes da seleção, permita que a PUGAO lhe forneça recomendações profissionais ou uma solução de design personalizada.

P: Posso limpar o disjuntor? Como devo proceder?

R: Sim, mas você deve garantir que a fonte de alimentação esteja completamente desconectada previamente.

Use um pano seco para limpar a poeira da caixa, tomando cuidado para evitar que partículas de poeira entrem na câmara de extinção de arco.

Estritamente proibido: Não utilize solventes químicos ou água para limpar a caixa plástica, pois isso pode comprometer o desempenho dos materiais retardadores de chama ou causar curto-circuitos internos.
