Como os disjuntores em miniatura de plástico suportam uma fiação doméstica mais segura

À medida que os sistemas elétricos residenciais se tornam mais complexos,Disjuntores miniatura de plásticocontinuam sendo uma parte importante da proteção do circuito, ajudando a gerenciar riscos de sobrecorrente e apoiando a fiação doméstica organizada.

Desde eletrodomésticos de cozinha e equipamento de escritório doméstico até bombas de calor e carregamento de veículos elétricos, as famílias modernas estão a utilizar eletricidade de mais formas do que nunca. Estas mudanças estão influenciando a forma como os quadros de distribuição residenciais são projetados, como os circuitos são separados e como a proteção elétrica é planejada. O desafio não é simplesmente fornecer mais energia, mas garantir que a fiação e os dispositivos de proteção sejam apropriados para as cargas que atendem.

Por que a fiação residencial precisa de melhor proteção de circuito

A fiação elétrica é projetada para transportar uma faixa específica de corrente sob condições de instalação definidas. Quando a corrente excede o nível permitido, os condutores podem superaquecer, danificando potencialmente o isolamento e aumentando o risco de incêndio.

As sobrecargas podem ocorrer quando muitos aparelhos operam em um circuito ou quando o equipamento consome mais corrente do que o circuito foi projetado para suportar. Os curtos-circuitos criam uma condição diferente, mas potencialmente mais grave, permitindo que uma grande corrente flua através de um caminho não intencional.

Os disjuntores ajudam a resolver esses riscos, interrompendo a corrente quando as condições operacionais especificadas são excedidas. Ao contrário de um fusível, um disjuntor reinicializável geralmente pode retornar ao serviço após a causa do desarme ter sido identificada e corrigida.

Isto não significa que todas as falhas eléctricas possam ser evitadas apenas com um disjuntor padrão. A proteção contra falha de aterramento, proteção contra falha de arco, proteção contra sobretensão e aterramento apropriado atendem a finalidades diferentes e também podem ser necessárias, dependendo da instalação e dos códigos elétricos locais.

ComoDisjuntores miniatura de plásticoAdaptar-se a casas modernas

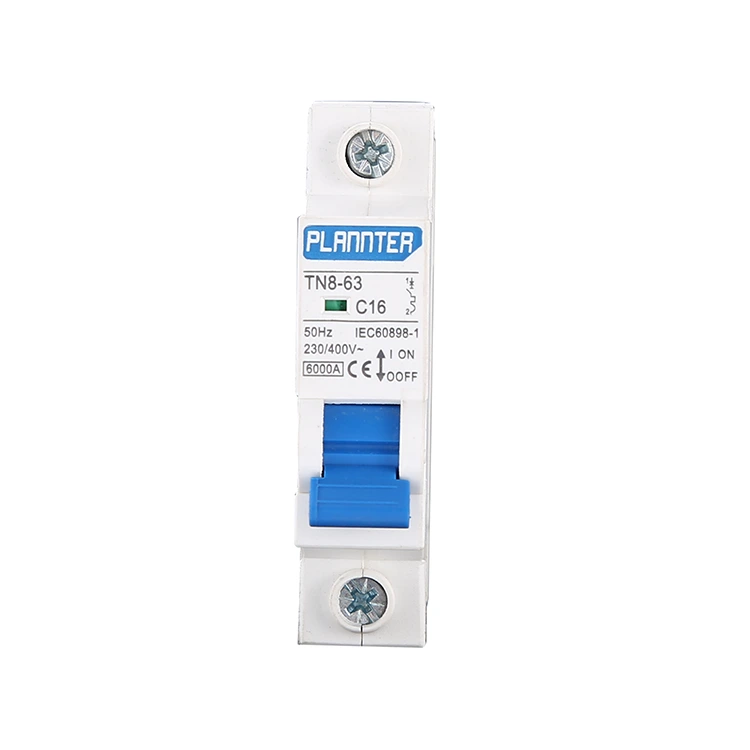

Os disjuntores miniatura são comumente instalados em quadros de distribuição para proteger circuitos ramificados individuais. A caixa plástica fornece isolamento elétrico em torno dos componentes internos, enquanto o mecanismo de comutação e os contatos desempenham a função de interrupção do circuito.

O material da carcaça é apenas uma parte do projeto de segurança. Suas propriedades térmicas, resistência à chama, resistência mecânica, consistência dimensional e compatibilidade com os componentes internos afetam o desempenho do produto.

A construção compacta também ajuda a organizar vários circuitos dentro de um espaço limitado de painel. Isto se torna cada vez mais relevante à medida que as instalações residenciais acomodam aparelhos adicionais, dispositivos de monitoramento e equipamentos de gerenciamento de energia.

Essas características devem ser avaliadas em conjunto. Um gabinete compacto por si só não estabelece se um disjuntor é adequado para um circuito específico.

O que acontece quando um circuito fica sobrecarregado?

Considere uma cozinha onde uma chaleira, um micro-ondas, uma torradeira e outros aparelhos funcionam ao mesmo tempo. Se a demanda combinada exceder a capacidade permitida do circuito, o disjuntor poderá desarmar.

A interrupção pode ser inconveniente, mas também sinaliza que o circuito passou por uma condição operacional anormal. A resposta correta é identificar a causa em vez de reiniciar o dispositivo repetidamente.

Vários problemas podem contribuir para disparos repetidos:

Um disjuntor nunca deve ser substituído por um modelo de corrente mais alta simplesmente para evitar disparos indesejados. A substituição deve ser compatível com a fiação, o projeto do circuito e os requisitos de proteção aplicáveis.

A conexão entre eletrificação residencial e segurança elétrica

A electrificação residencial está a mudar as exigências impostas às infra-estruturas eléctricas existentes. Bombas de calor, carregadores de veículos elétricos, cozinha por indução e armazenamento de baterias podem introduzir cargas adicionais substanciais.

Em junho de 2026, a ABB destacou o gerenciamento de carga, a proteção de circuitos, a instalação modular e a mudança nos requisitos de eletrificação residencial como considerações importantes no projeto elétrico. Esses desenvolvimentos mostram por que o planejamento de circuitos precisa levar em conta tanto a demanda atual quanto possíveis adições futuras.

A edição de 2026 do Código Elétrico Nacional dos EUA também aborda a evolução dos requisitos de instalação elétrica e dos sistemas de gestão de energia. Suas disposições são relevantes para instalações regidas por esse código, embora a adoção local e os requisitos aplicáveis ​​variem de acordo com a jurisdição.

À medida que a procura das famílias aumenta, um quadro de distribuição existente pode exigir uma avaliação profissional antes de ser ligado novo equipamento. Adicionar mais disjuntores não aumenta automaticamente a capacidade da alimentação de entrada, dos barramentos ou da fiação existente.

Por que a qualidade do material é importante na construção de disjuntores

O plástico é amplamente utilizado em caixas de equipamentos elétricos porque polímeros de engenharia adequados podem fornecer isolamento, estabilidade dimensional e resistência ao calor. No entanto, nem todos os plásticos apresentam as mesmas características de desempenho.

A escolha do material deve levar em consideração a temperatura operacional, o estresse mecânico esperado, o processo de fabricação e os padrões relevantes do produto. O gabinete também precisa manter as propriedades pretendidas durante condições normais de serviço.

A consistência da fabricação é igualmente importante. Variações nas dimensões moldadas podem afetar o ajuste da montagem, enquanto inconsistências no posicionamento interno dos componentes podem influenciar a operação do mecanismo de comutação.

O controle de qualidade, portanto, vai além da verificação da aparência externa. As verificações relevantes podem incluir inspeção dimensional, operação mecânica, desempenho elétrico, testes de aumento de temperatura e verificação em relação aos padrões de produto aplicáveis.

O programa de testes preciso depende do design do produto e dos padrões sob os quais o disjuntor é avaliado.

Verificações práticas ao selecionar a proteção do circuito

A seleção de um disjuntor requer a correspondência do dispositivo com a instalação elétrica, em vez de escolher apenas pelo tamanho ou pela aparência.

Corrente nominal e capacidade do condutor: A classificação selecionada deve proteger os condutores instalados sob as condições de projeto aplicáveis.

Tensão e frequência nominais: O dispositivo deve ser adequado ao sistema elétrico em que irá operar.

Capacidade de interrupção: A capacidade nominal de interrupção da corrente de curto-circuito deve atender aos requisitos da instalação.

Configuração de pólos: O número de pólos e o arranjo de comutação devem corresponder ao projeto do circuito. Um dispositivo unipolar não é automaticamente adequado para todas as configurações de alimentação.

Padrões aplicáveis: As marcações do produto, a documentação de teste e a certificação devem ser verificadas em relação aos requisitos do mercado pretendido.

Compatibilidade do painel: Os arranjos de montagem, as conexões dos terminais, as folgas e os requisitos do gabinete precisam ser considerados antes da instalação.

Estas verificações são especialmente importantes ao atualizar casas antigas. A fiação existente, a capacidade de fornecimento disponível e a condição do quadro de distribuição podem limitar quais melhorias podem ser feitas com segurança.

Os disjuntores são parte de um sistema de segurança mais amplo

A proteção elétrica eficaz depende de diversas medidas trabalhando juntas. O dimensionamento correto dos cabos, as terminações seguras, os dispositivos de proteção adequados, o aterramento adequado e a conformidade com os códigos elétricos locais contribuem para uma operação mais segura.

Um disjuntor miniatura não pode compensar práticas inadequadas de fiação ou substituir qualquer outra forma de proteção elétrica. Nem sempre um disjuntor desarmado indica que o próprio dispositivo está com defeito. A causa subjacente precisa ser investigada antes que o circuito volte a funcionar.

Para os proprietários, o passo mais útil é organizar uma inspeção elétrica qualificada quando os circuitos disparam repetidamente, a fiação mostra sinais de danos ou quando novos equipamentos de alta demanda estão planejados.

Olhando para o futuro: uma fiação mais segura começa com o design de som

À medida que os edifícios residenciais incorporam mais aparelhos eléctricos e tecnologias energéticas, os fundamentos da protecção dos circuitos permanecem inalterados: as cargas eléctricas devem ser devidamente avaliadas, os condutores devem ser adequadamente protegidos e o equipamento de protecção deve ser adequado para a instalação.

Disjuntores miniatura de plásticocontinuam a desempenhar uma função importante em muitos sistemas de distribuição de baixa tensão, combinando construção compacta com proteção contra sobrecorrente. Sua eficácia depende do design apropriado do produto, de controles de fabricação consistentes, da seleção correta e da instalação adequada.

Para Zhejiang Pugao Electric Power Co., Ltd. (Pugao), cuja linha de produtos elétricos de baixa tensão inclui proteção de circuitos e equipamentos de distribuição de energia, esses princípios fazem parte do contexto técnico mais amplo que envolve a segurança elétrica residencial. À medida que os requisitos de cablagem doméstica evoluem, a consideração mais importante continua a ser a coordenação segura de cada componente do sistema eléctrico.
