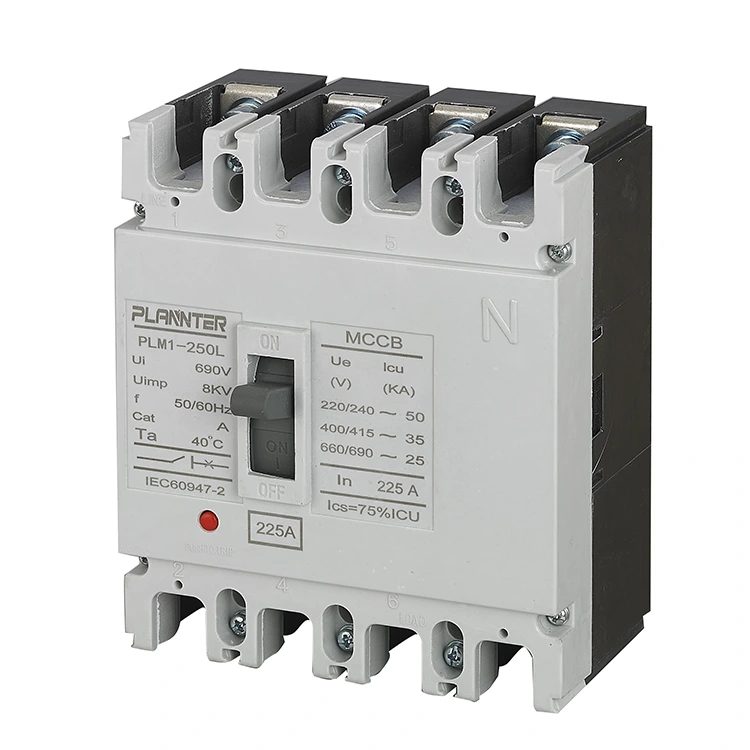

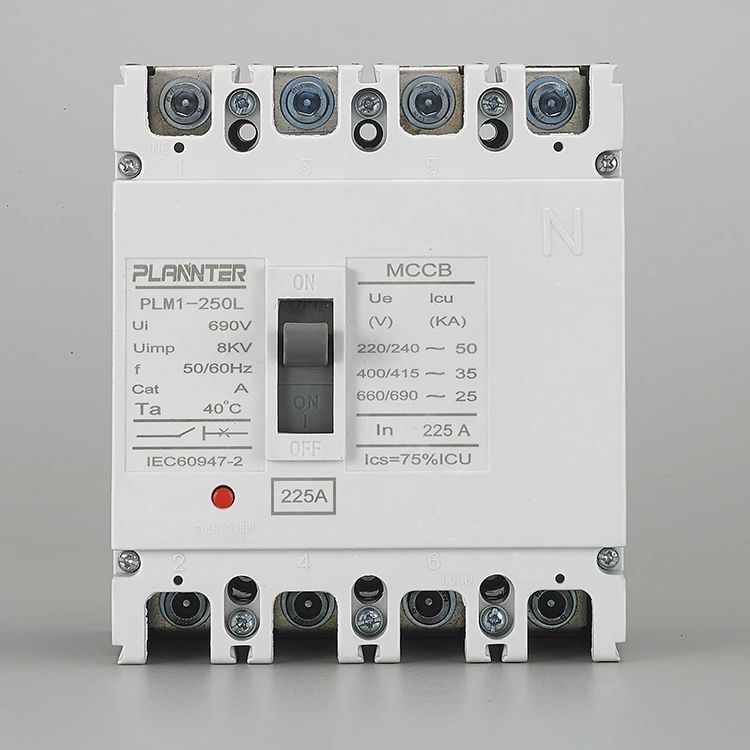

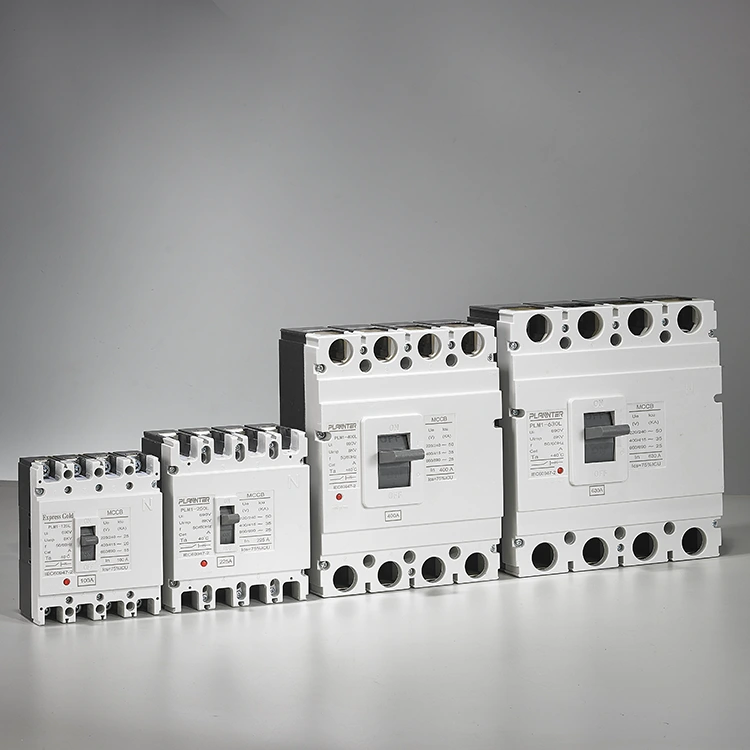

Disjuntor em caixa moldada AC 4 pólos 225A

O que é um disjuntor em caixa moldada CA de 4 pólos 225A?

ODisjuntor em caixa moldada AC 4 pólos 225Aé um dispositivo de proteção elétrica especializado projetado para proteger circuitos trifásicos com linha neutra (L1, L2, L3, N). Avaliado para 225 Amperes, serve como um componente central para distribuição de energia intermediária, protegendo equipamentos downstream contra sobrecargas e curtos-circuitos, garantindo ao mesmo tempo o isolamento total do sistema.

Como funciona, opera e depura

Mecanismo Operacional

A unidade apresenta um mecanismo de operação manual claro e responsivo com feedback tátil distinto. As posições das alças estão explicitamente marcadas:

• SOBRE:O circuito está fechado e energizado.
• DESLIGADO:O circuito está aberto e desenergizado.
• TRIPADO:Posição intermediária indicando que ocorreu uma falha.

Princípio de funcionamento

O disjuntor em caixa moldada CA de 4 pólos 225A utiliza uma unidade de disparo termomagnético para proteção de camada dupla:

• Proteção Térmica (Sobrecarga):Usa um elemento bimetálico para fornecer disparo em tempo inverso. Quanto maior a corrente de sobrecarga, mais rápido será o disparo.
• Proteção Magnética (Curto-Circuito):Fornece uma resposta instantânea para eliminar correntes de falta de alta magnitude (até dezenas de kA) imediatamente.

Comissionamento e Acessórios

A série oferece grande capacidade de expansão para necessidades de aplicações específicas. O comissionamento envolve a instalação dos complementos necessários nos slots designados:

• Contatos Auxiliares:Para sinalização remota do estado do disjuntor.
• Liberação de derivação:Permite trip/abertura remota do disjuntor.
• Liberação de subtensão:Desarma automaticamente o disjuntor se a tensão cair abaixo de um nível seguro.
• Módulo RCD:Adiciona proteção contra vazamento à terra para segurança abrangente.

Principais recursos técnicos e especificações

Capacidade

Corrente nominal de225A, adequado para cargas de distribuição intermediária.

Poloneses

4 pólos (4P):Protege três fases mais o neutro, garantindo isolamento completo do circuito.

Tensão

Projetado para redes de distribuição CA padrão (normalmente 400 V/690 V CA).

Unidade de viagem

PadrãoTérmico-Magnéticounidade com configurações ajustáveis ​​ou fixas dependendo da variante do modelo.

Avaliações de interrupção

Alta capacidade de interrupção de curto-circuito (Icu) capaz de lidar com dezenas de quiloamperes com segurança.

Montagem

Utiliza seguroconexões aparafusadas, garantindo uma interface elétrica confiável para aplicações de alta corrente.

Construção

Design robusto de caixa moldada, resistente a impactos e dimensionalmente estável.

Garantia de qualidade e entrega

Na Pugao Electric, nosso princípio é “evitar que defeitos avancem para o próximo estágio”.

• Inspeção 100%:Cada unidade passa por testes mecânicos, elétricos e ambientais antes do envio.
• Embalagem para exportação:O disjuntor em caixa moldada CA de 4 polos 225A é protegido para suportar manuseio em longas distâncias.
• Entrega rápida:Modelos regulares geralmente estão disponíveis em estoque, enquanto pedidos personalizados seguem um cronograma de produção confirmado.

<

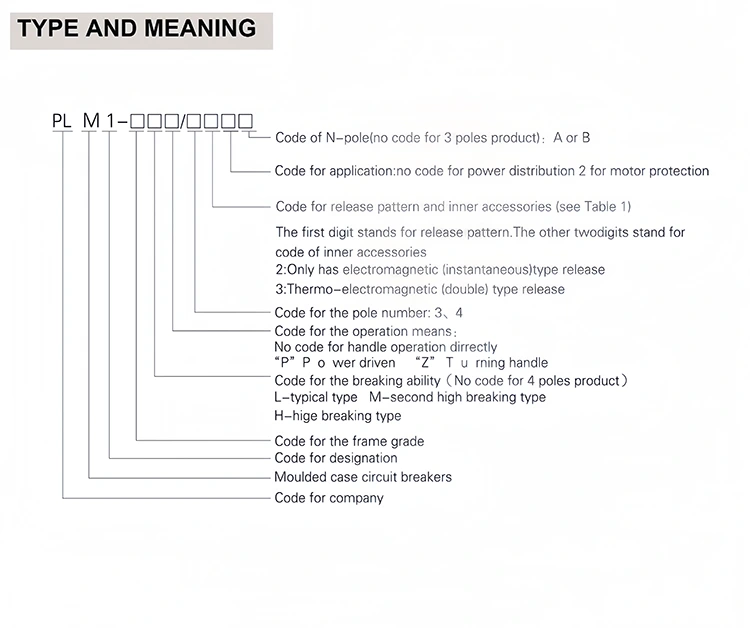

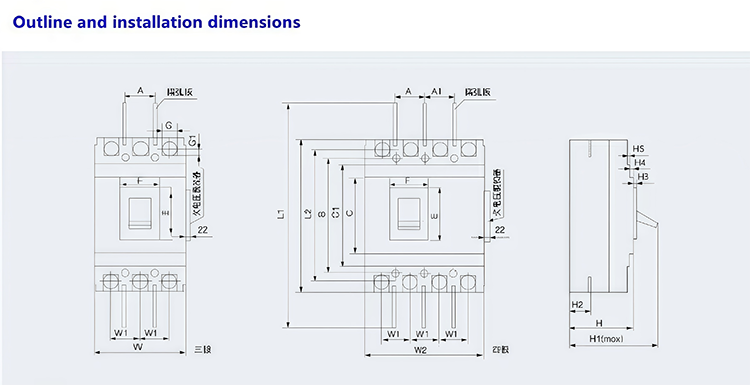

Especificação do produto

Perguntas frequentes

Por que usar um 4 pólos em vez de um 3 pólos?

Um disjuntor de 4 pólos desconecta todas as três faseseo condutor neutro simultaneamente. Isto é essencial para:

• Segurança:Garante isolamento total do circuito para o pessoal de manutenção.
• Sistemas de energia de reserva:Necessário para chaves de transferência (ATS) para evitar loops neutro-terra ao alternar entre a energia da rede elétrica e do gerador.
• Mitigação Harmônica:Protege contra correntes neutras causadas por cargas não lineares (como VFDs e computadores).

Qual é a classificação de tensão?

ODisjuntor em caixa moldada AC 4 pólos 225Anormalmente é classificado para tensões de distribuição industrial padrão, geralmente suportando400 V a 690 Vcasistemas. Consulte a placa de identificação específica da unidade para obter a tensão operacional nominal exata (Ue) e a tensão de isolamento (Ui).

Qual é o tipo de unidade de viagem?

Os modelos padrão utilizam umUnidade de disparo termomagnético:

• Térmico:Fornece proteção de tempo inverso contra sobrecargas usando uma tira bimetálica.
• Magnético:Fornece proteção instantânea contra curto-circuitos.

Observação: Unidades de disparo eletrônicas podem estar disponíveis para configurações mais precisas.

Qual é a capacidade de ruptura?

A capacidade de interrupção (Icu) varia de acordo com a variante específica do modelo, mas é projetada para lidar com correntes de falta significativas, típicas de distribuição intermediária. ODisjuntor em caixa moldada AC 4 pólos 225Ageralmente oferece uma capacidade de interrupção que varia de25kA até 85kA(a 400 V), garantindo a interrupção segura de curtos-circuitos sem danos.
