Disjuntor com interruptor pneumático

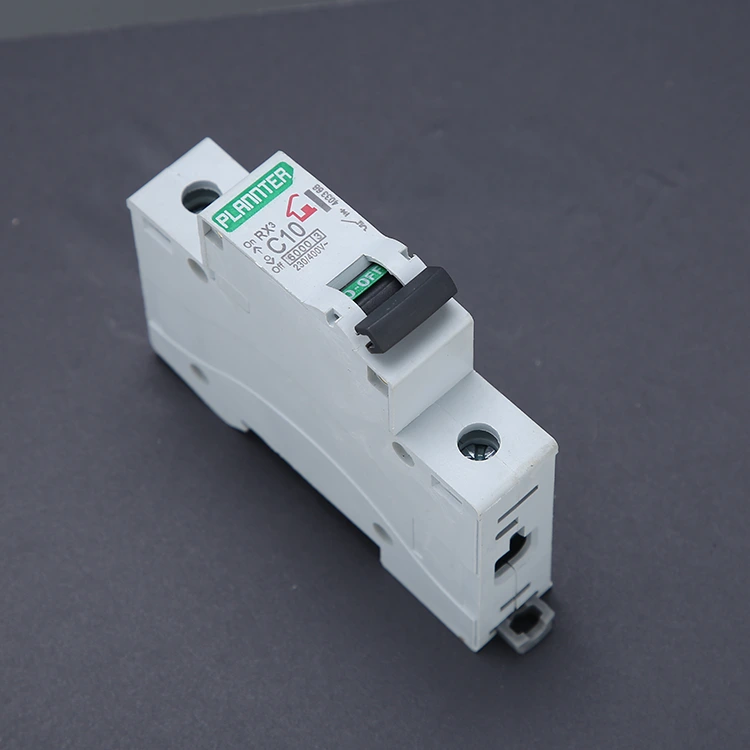

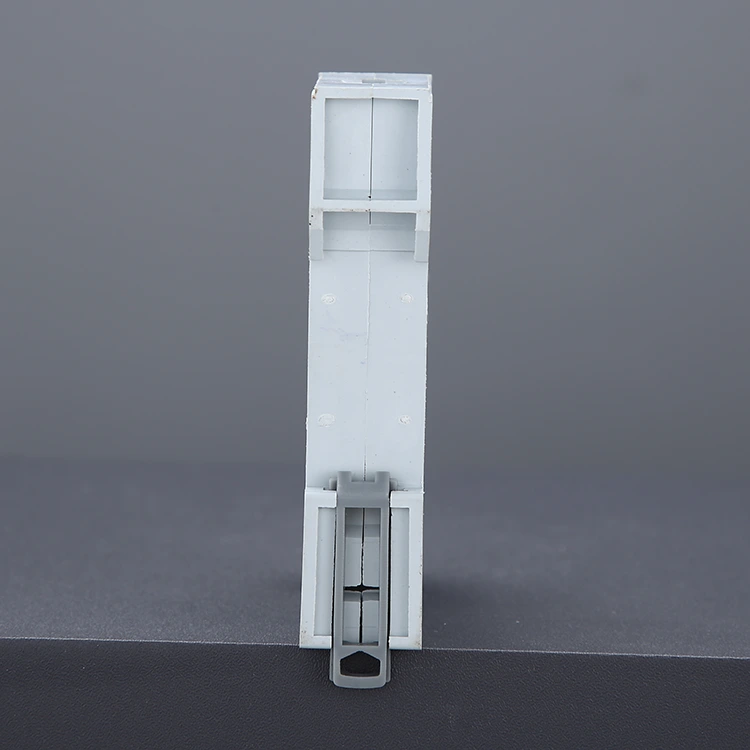

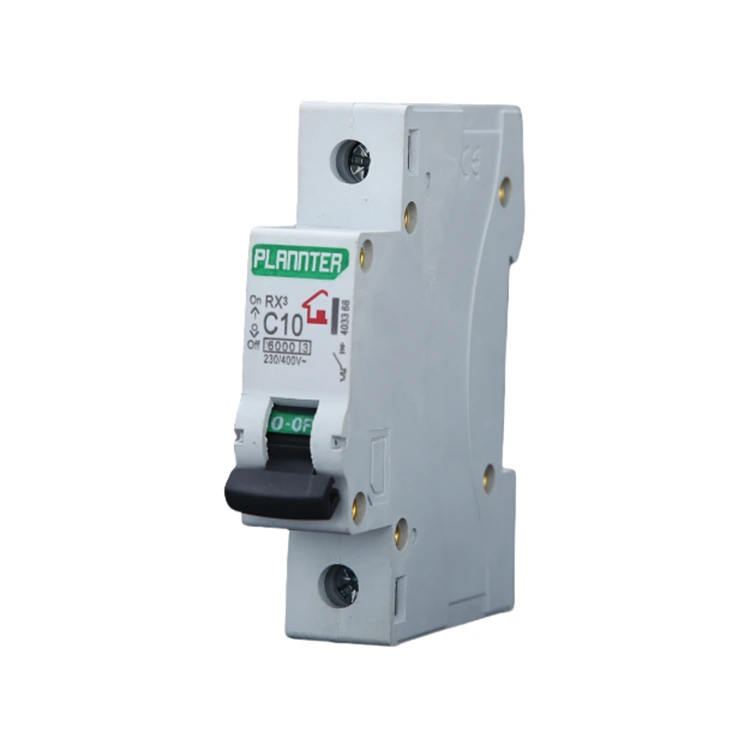

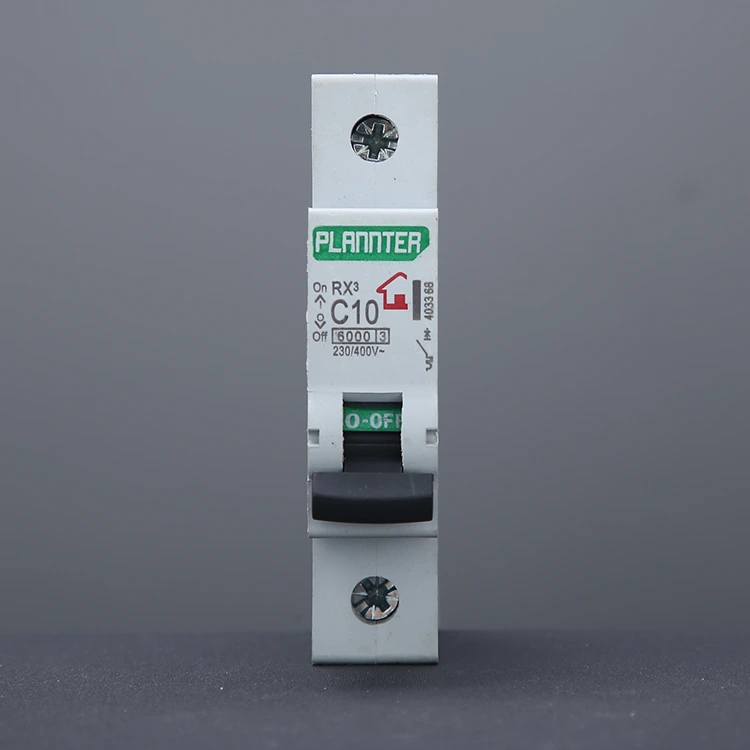

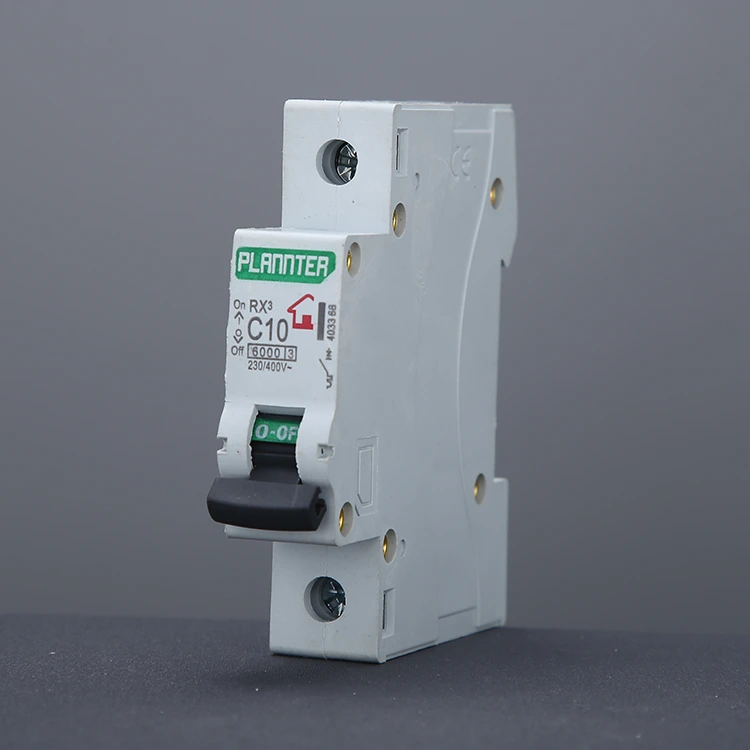

PUGAO (Plannter Electric) é um fabricante e fornecedor profissional na China. O volume do nosso disjuntor pneumático (MCB) é de apenas 1/3 dos produtos tradicionais (largura 1P padrão de 18 mm), suporta montagem em trilho, o tempo de substituição pode ser controlado em 2 minutos e o invólucro transparente é conveniente para solução de problemas. Desempenho de segurança, com liberação térmica de sobrecarga e proteção dupla de liberação magnética de curto-circuito, a tecnologia de extinção de arco pode suportar tensão de recuperação de 400V, tempo de extinção de arco <0,1 segundos.

Ampla adaptabilidade, o disjuntor com interruptor de ar é adequado para ambientes de -5°C a 40°C. As vantagens econômicas são demonstradas por uma vida útil de 10.000 operações a um custo 40% menor do que os sistemas de fusíveis. As aplicações incluem proteção de circuitos domésticos e industriais, onde a seleção precisa se concentrar nas classificações de corrente (6A-125A), capacidade de interrupção (6kA para uso doméstico, ≥10kA para industrial.

O que é um disjuntor pneumático?

Um disjuntor com interruptor de ar é um dispositivo de proteção de circuito que utiliza ar como meio de extinção de arco. Foi concebido para interromper automaticamente a alimentação em caso de sobrecarga ou curto-circuito, salvaguardando assim a segurança da cablagem e do equipamento.

Quando a chave interrompe um fluxo de alta corrente, um arco elétrico intenso e de alta temperatura se forma entre os contatos. Se este arco não for extinto imediatamente, poderá queimar o interruptor ou até mesmo provocar um incêndio.

O interruptor de ar possui uma câmara interna de extinção de arco especialmente projetada. Quando um arco é gerado, ele é conduzido para esta câmara, onde é segmentado em numerosos arcos menores e rapidamente resfriado pelo ar circundante, resultando na extinção do arco.

Aplicativo

1. Proteção de eletrodomésticos: os disjuntores em miniatura são amplamente utilizados em aparelhos de ar condicionado, máquinas de lavar e outros eletrodomésticos para fornecer segurança à eletricidade doméstica. Proteja o equipamento e a segurança pessoal.

2. Aplicações industriais: Os disjuntores pneumáticos são muito importantes em automação industrial, sistemas de energia e equipamentos de comunicação, proteção contra sobrecarga e curto-circuito, o que pode garantir uma operação estável mesmo em sistemas elétricos complexos.

Vantagem

Bom desempenho de segurança: PUGAO possui equipe técnica própria e adota tecnologia avançada de controle eletrônico, que possui função de super proteção de segurança e pode cortar automaticamente a fonte de alimentação quando a eletricidade estiver anormal, evitando efetivamente incêndios e outros acidentes.

Fácil instalação e manutenção: compacto e prático, seja na instalação de novos equipamentos ou na revisão de circuitos, é fácil e rápido para manutenção e substituição diária.

Forte aplicabilidade: Os disjuntores Air-Switch podem ser customizados de acordo com as necessidades dos diferentes sistemas elétricos, incluindo parâmetros de especificação, marcas, etc.

Recomendações de uso

1. Selecione a corrente nominal correta

A corrente nominal do disjuntor pneumático deve ser ≥ 1,2 a 1,5 vezes a corrente de carga real. A seleção de uma classificação muito baixa pode levar a disparos frequentes, enquanto a seleção de uma classificação muito alta compromete a sensibilidade da proteção. Forneça os detalhes específicos do seu projeto e a PUGAO avaliará suas necessidades e recomendará uma solução adequada.

2. Selecione a curva de disparo apropriada com base na carga

Tipo B: Iluminação e cargas resistivas

Tipo C: Equipamento de uso geral, tomadas elétricas e motores pequenos

Tipo D: Equipamentos com altas correntes de partida e motores de grande porte

Se não tiver certeza, priorize a seleção da Curva C, pois oferece maior versatilidade.

3. Instalação adequada

Ao instalar o ACB, ele deve ser montado em trilho DIN padrão. Os terminais da fiação devem ser bem apertados para evitar afrouxamento e subseqüente superaquecimento. Use fios que atendam aos requisitos de bitola especificados (por exemplo, para uma classificação de 32A, recomenda-se uma seção transversal do fio ≥ 4 mm²).

Ambiente de instalação recomendado: Instale dentro de uma caixa de distribuição seca e bem ventilada. Evite exposição a altas temperaturas, umidade ou ambientes corrosivos; se necessário, instale um invólucro de proteção adicional.

4. Evite operação prolongada em plena carga

Recomenda-se manter a corrente operacional real entre 70% e 80% do valor nominal. A operação prolongada em plena carga pode levar a um aumento excessivo de temperatura e a uma vida útil reduzida.

Falhas comuns e solução de problemas

As falhas nos disjuntores pneumáticos normalmente resultam de sobrecarga, fiação inadequada ou seleção inadequada do produto. Ao garantir a seleção correta do produto, a instalação adequada e as inspeções regulares, mais de 90% dos possíveis problemas podem ser efetivamente evitados.

Junto com a entrega do produto, fornecemos recomendações abrangentes sobre instalação, uso e manutenção; a lista de problemas comuns a seguir serve como referência útil.

1. Viagens frequentes

Sintoma: Depois de operar aparelhos de alta potência por um período de tempo, o disjuntor desarma automaticamente e o interruptor fica visivelmente quente ao toque.

Causas:

Carga Excessiva: A corrente total consumida pelos aparelhos operando dentro do circuito excede a capacidade de corrente nominal do disjuntor.

Alta temperatura ambiente: A má dissipação de calor dentro da caixa de distribuição faz com que os componentes de detecção térmica internos do disjuntor sejam acionados prematuramente.

Solução: Reduza o número de aparelhos de alta potência conectados ao mesmo circuito para distribuir a carga.

Se a carga for realmente necessária e as especificações de fiação existentes permitirem, atualize para um disjuntor com uma corrente nominal mais alta.

2. Disparo Instantâneo

Sintoma: Imediatamente após fechar o disjuntor ou conectar um aparelho específico, o disjuntor desarma instantaneamente – geralmente acompanhado por um grande estrondo ou uma faísca visível.

Causas:

Curto-circuito na linha: O fio energizado entrou em contato direto com o fio neutro.

Aparelho danificado: Ocorreu uma falha elétrica interna ou curto-circuito em um dos aparelhos conectados.

Solução: Não tente forçar o fechamento do disjuntor repetidamente. Desconecte todos os aparelhos conectados a esse circuito específico e tente fechar o disjuntor novamente.

Se o disjuntor não disparar mais, indica que um dos aparelhos está com defeito; se continuar a desarmar, sugere que a fiação embutida na parede está danificada, exigindo inspeção por um eletricista profissional.

3. A alavanca de alternância não consegue reiniciar

Sintoma: Após tropeçar, a alavanca seletora parece solta ou mole; quando empurrado para a posição "ON", ele retorna imediatamente para a posição "OFF".

Causas:

Falha não eliminada: Ainda existe um curto-circuito ou sobrecarga severa na linha; o mecanismo de "desarme livre" do disjuntor é acionado para fornecer proteção.

Danos ao mecanismo interno: Após um evento extremo de curto-circuito, os contatos internos podem ter sido soldados entre si ou as molas mecânicas podem ter sofrido danos por fadiga.

Solução: Primeiro, verifique se o botão de reinicialização no Dispositivo de Corrente Residual (RCD) não saiu.

Se você não conseguir fechar o disjuntor mesmo após descartar falhas externas, isso indica que o próprio disjuntor está danificado e deve ser substituído.

4. Superaquecimento do terminal ou descoloração da caixa

Sintoma: É detectado um odor de queimado ou o invólucro de plástico ao redor dos terminais de fiação do disjuntor parece amarelado ou escurecido.

Causas:

Conexões soltas: Isto constitui o perigo mais perigoso. O não aperto adequado dos parafusos aumenta a resistência de contato, gerando calor extremo.

Calibre de fio incompatível: O uso de fios muito finos resulta na transferência de calor diretamente para o disjuntor.

Solução: Corte imediatamente a fonte de alimentação! Apare as pontas queimadas dos fios, retire o isolamento novamente e aperte bem os parafusos. Se a caixa do disjuntor ficar deformada devido ao calor, toda a unidade deverá ser substituída.

5. Som de zumbido distinto durante a operação

Sintoma: Durante a operação, o disjuntor emite um zumbido eletromagnético fraco, porém contínuo (característico das correntes CA).

Causas:

Vibração do mecanismo eletromagnético: A armadura eletromagnética interna está irregular ou objetos estranhos entraram no mecanismo.

Carga de alta corrente: Ao operar perto da capacidade total, as forças do campo magnético fazem com que os componentes internos ressoem levemente.

Solução: Um zumbido muito fraco normalmente é normal. No entanto, se o som for alto ou intenso – especialmente se acompanhado de superaquecimento – indica que os componentes internos estão envelhecendo; é recomendada a substituição da unidade.
