Minidisjuntor de alta capacidade de interrupção 32A

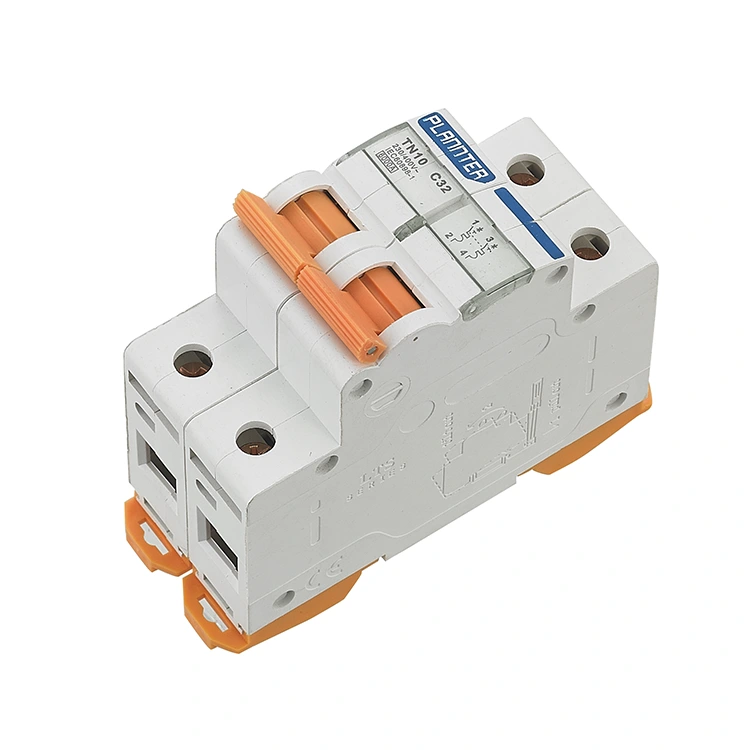

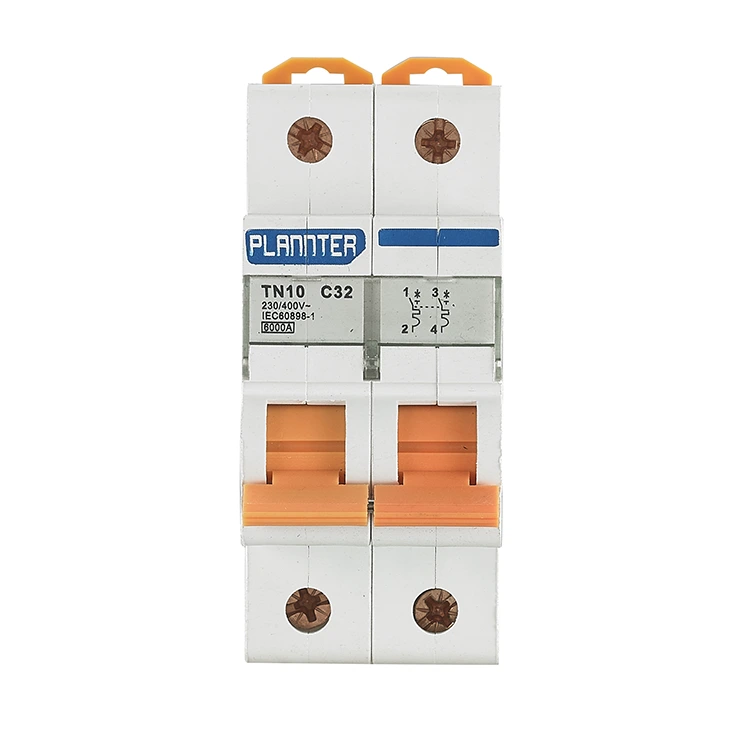

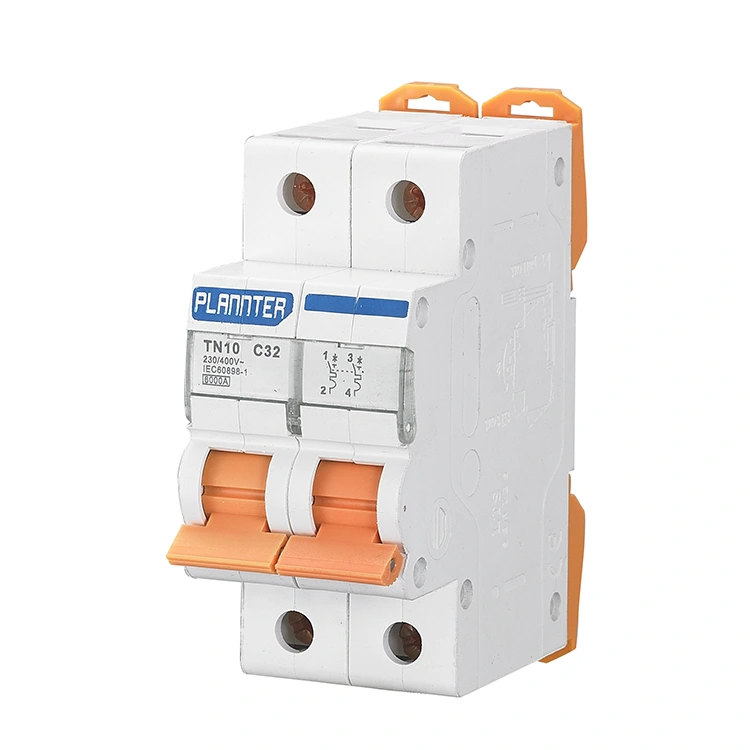

O Mini Disjuntor PUGAO (Plannter Electric) 32A de Alta Capacidade de Interrupção é um dispositivo de proteção que controla ambos os pólos (Fogo e Zero) ao mesmo tempo. Comparado com um disjuntor monopolar que apenas corta o fio de incêndio, ele realiza o isolamento completo do circuito e fornece um nível mais alto de segurança. Quando ocorre uma falha de sobrecarga ou curto-circuito no circuito, o produto responderá rapidamente para cortar o caminho da corrente de ambos os pólos de forma síncrona, evitando eficazmente os potenciais riscos de segurança que podem ser causados ​​por uma linha zero carregada.

A faixa de corrente nominal do produto é de 6A a 63A, cobrindo as necessidades da maioria dos cenários de aplicação. A capacidade de interrupção é de até 6kA, o que garante que a corrente de falha ainda possa ser cortada de forma confiável em caso de curto-circuito grave.

O que é um minidisjuntor 32A de alta capacidade de interrupção?

Um Mini Disjuntor de Alta Capacidade de Interrupção 32A é um dispositivo de proteção de baixa tensão com corrente nominal de 32 amperes e alta capacidade de interrupção de curto-circuito; ele foi projetado principalmente para fornecer proteção de segurança para circuitos elétricos que operam em ambientes caracterizados por altas correntes de falha.

Assim como os disjuntores padrão, ele serve para proteger circuitos classificados em 32 amperes (normalmente correspondendo a cabeamento de 6 mm² ou 10 mm²) e é adequado para aplicações como condicionadores de ar, aquecedores de água ou equipamentos industriais de pequena escala.

O termo "capacidade de interrupção" refere-se à magnitude máxima da corrente que este disjuntor pode interromper com segurança durante uma falha de curto-circuito sem sofrer danos - especificamente, sem que os contatos se soldem, explodam ou peguem fogo.

Os disjuntores padrão normalmente têm uma capacidade de interrupção de 4,5kA ou 6kA, enquanto os modelos de alta capacidade de interrupção apresentam uma classificação de 10kA ou superior.

No caso de um curto-circuito grave, a corrente instantânea pode atingir até 8.000A. Se um disjuntor padrão de 6kA fosse usado em tal cenário, o dispositivo poderia explodir; entretanto, um disjuntor de alta capacidade de interrupção de 10kA seria capaz de interromper com segurança a fonte de alimentação sem sofrer nenhum dano.

Aplicativo:

Sistema de distribuição de energia residencial: como interruptor principal ou proteção do circuito derivado da caixa de distribuição doméstica, para garantir a segurança do consumo de eletricidade doméstica.

Comercial: Este Mcb de alta capacidade de interrupção 32A é usado em circuitos de iluminação e tomadas em shopping centers, edifícios de escritórios e hotéis para fornecer proteção confiável contra vazamento e sobrecarga.

Ambientes industriais: utilizado em armários de controle, caixas de distribuição e outros equipamentos para proteção de motores monofásicos e outras cargas importantes.

Instalações públicas: este Mcb de alta capacidade de interrupção 32A desempenha um papel protetor fundamental no sistema de distribuição de energia de escolas, hospitais, estações e outros locais públicos

Fonte de alimentação temporária: Fornece proteção de segurança em canteiros de obras, atividades ao ar livre e outras ocasiões temporárias de fornecimento de energia

Em quais cenários recomendamos a seleção de disjuntores com alta capacidade de interrupção?

1. Proximidade de Transformadores ou Salas de Distribuição

Princípio: Quanto mais próximo o dispositivo estiver da fonte de alimentação, maior será a corrente potencial de curto-circuito. Na saída de um transformador, a corrente de curto-circuito pode facilmente ultrapassar 10 kA.

Risco: Os disjuntores padrão não são capazes de suportar tais cargas; portanto, disjuntores de alta capacidade de interrupção devem ser empregados como principal linha de defesa.

2. Redes de energia industriais e cabos longos

Princípio: Os barramentos industriais são robustos e possuem baixa impedância, resultando em imensa energia de curto-circuito.

Risco: Os disjuntores padrão muitas vezes não possuem capacidade suficiente de extinção de arco; esta falha na extinção do arco pode causar incêndios dentro do armário de distribuição.

3. Proteção em Cascata

Princípio: Em sistemas de distribuição de energia multicamadas, os disjuntores a montante requerem uma maior capacidade de interrupção para suportar a energia refletida de volta dos dispositivos a jusante.

Risco: Para garantir a proteção seletiva, os disjuntores na extremidade terminal do sistema muitas vezes também requerem atualização para modelos com maior capacidade de interrupção.

Perguntas frequentes

P: O disjuntor 32A de alta capacidade de interrupção é adequado para cargas de partida de motor?

R: Sim, desde que a curva de disparo correta seja selecionada. Para cargas indutivas, como motores elétricos, recomendamos a escolha de uma curva de disparo Tipo D. Isso garante que o disjuntor não desarme incômodo quando o motor gerar uma corrente de partida de 5 a 8 vezes seu valor nominal; ao mesmo tempo, aproveitando sua alta capacidade de interrupção, fornece o mais alto nível de proteção de segurança no caso de uma falha interna de curto-circuito no motor.

P: Por que o disjuntor 32A da PUGAO apresenta menor aumento de temperatura sob cargas pesadas?

R: O aumento da temperatura é uma métrica crítica para avaliar a qualidade dos disjuntores de alta corrente. Utilizamos um processo de soldagem por pontos totalmente automatizado para proteger os componentes internos que transportam corrente, resultando em resistência de contato extremamente baixa.

Combinado com um design de fluxo de ar interno otimizado para dissipação de calor, a geração de calor interno permanece bem abaixo dos limites dos padrões internacionais, mesmo quando operando com carga total de 32A. Isto prolonga significativamente a vida útil do disjuntor e do isolamento do fio.

P: O minidisjuntor 32A de alta capacidade de interrupção pode ser instalado em uma caixa de distribuição residencial padrão?

R: Absolutamente. Possui um design modular padrão de 18 mm e é compatível com sistemas de montagem em trilho DIN de 35 mm. Embora ofereça desempenho de proteção de nível industrial, ele mantém um formato compacto.
