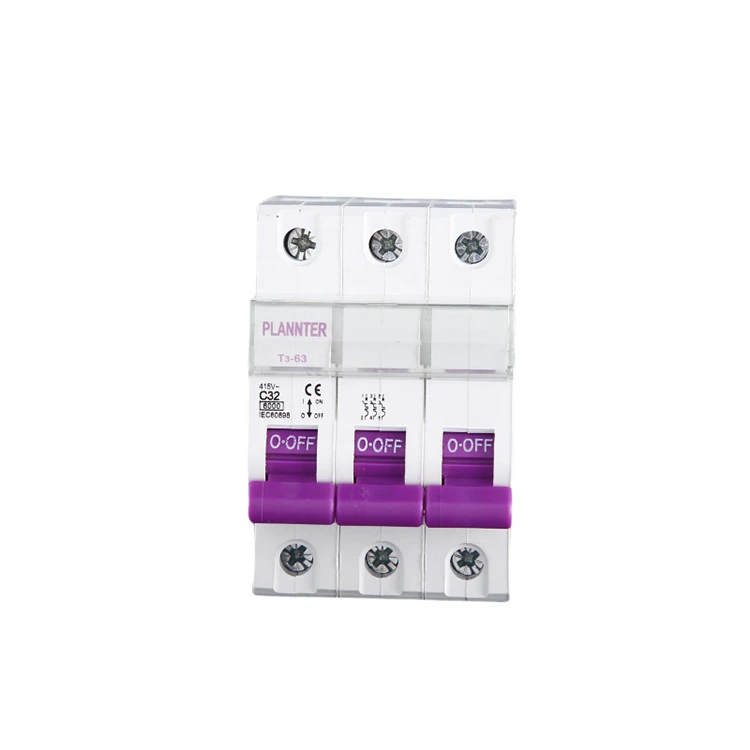

Disjuntor CA de 3 pólos

O disjuntor CA de 3 pólos pertence à categoria de aparelhos elétricos de baixa tensão, amplamente utilizados nas áreas industrial, comercial e civil, projetado para circuitos trifásicos, pode estar nas anormalidades de corrente, como sobrecarga, condições de curto-circuito cortam automaticamente o circuito, para proteger o equipamento e a segurança do pessoal. Escolha PUGAO (Plannter Electric) como seu fabricante e obtenha um preço direto da fábrica.

Recursos do produto

1. Controle Síncrono Trifásico

Este disjuntor CA de 3 pólos é capaz de conectar ou desconectar simultaneamente as linhas de energia trifásicas L1, L2 e L3. Caso ocorra uma falha em qualquer fase única, o dispositivo acionará um corte simultâneo de energia em todas as três fases, evitando assim danos ao equipamento causados ​​pela operação sob uma condição de perda de fase.

2. Proteção contra sobrecarga e curto-circuito

Proteção contra sobrecarga: Utiliza disparo térmico para lidar com condições de corrente excessiva sustentada.

Proteção contra curto-circuito: Emprega disparo magnético para interromper instantaneamente falhas de alta corrente.

Ao selecionar este produto avançado, você garante proteção de segurança abrangente para seus circuitos elétricos.

3. Segurança operacional aprimorada de equipamentos

Este produto mitiga os riscos associados aos desequilíbrios de tensão trifásicos, protegendo equipamentos críticos – como motores e compressores – e reduzindo efetivamente os custos associados a danos e tempo de inatividade do equipamento.

4. Projeto e instalação modular

Os produtos PUGAO apresentam um design de montagem em trilho DIN, permitindo integração perfeita em gabinetes de distribuição de energia ou painéis de controle. Isso facilita a instalação e manutenção eficientes em lote em projetos de engenharia.

Principais parâmetros e especificações

Ao comprar ou selecionar um produto, você pode verificar os seguintes parâmetros para o disjuntor CA de 3 pólos com base nos requisitos específicos do seu projeto, ou entrar em contato conosco para desenvolver uma solução abrangente e adaptada às suas necessidades.

Tensão Nominal (Ue): Normalmente 380 V, 400 V ou 415 V CA (para sistemas trifásicos).

Corrente nominal (entrada): As classificações comuns incluem 16A, 32A e 63A; modelos de alta corrente estão disponíveis até 100A ou 125A.

Capacidade de Quebra (Icn): Como 6kA ou 10kA. Dados os níveis de energia mais elevados associados à alimentação trifásica, recomenda-se priorizar a especificação de 10kA para aumentar a redundância de segurança.

Curva de disparo:

Tipo C: Adequado para edifícios de escritórios, sistemas de iluminação ou distribuição de energia comercial em geral.

Tipo D: Projetado especificamente para aplicações de partida de motores, capaz de suportar correntes de partida instantâneas de 10 a 14 vezes a corrente nominal.

Precauções de uso

1. Os sistemas elétricos são altamente complexos. Por razões de segurança, a operação e instalação de disjuntores CA de 3 pólos devem ser realizadas por técnicos qualificados. Por exemplo, durante a operação, primeiro desconecte a fonte de alimentação do lado da carga e depois desconecte os lados secundário e terciário.

2. Siga rigorosamente os procedimentos operacionais durante a operação. Caso surja alguma situação que afete o funcionamento normal do sistema elétrico, tome imediatamente medidas de emergência.

3. Após a instalação bem-sucedida, o disjuntor funcionará normalmente. Durante a operação, monitore prontamente os dados atuais e realize inspeções e manutenções periódicas.

Quando é necessário um disjuntor CA de 3 pólos?

Como fabricante e fornecedor profissional, a PUGAO também oferece disjuntores de 1 pólo (1P) e 2 pólos (2P); entretanto, em relação à seleção do produto, um disjuntor trifásico (3P) deve ser usado sempre que se tratar de equipamentos elétricos trifásicos ou linhas de energia trifásicas. Abaixo estão nossas recomendações para cenários específicos:

1. Equipamento Motor Trifásico

Exemplos incluem motores industriais, bombas de água, compressores de ar, etc.

Razão:

Os motores trifásicos requerem alimentação simultânea em todas as três fases. Se apenas uma fase for interrompida enquanto as demais permanecerem ativas, o motor funcionará na condição de “perda de fase”; isso inevitavelmente leva à queima do motor, resultando em perdas financeiras significativas.

2. Sistemas de Alimentação Trifásica

Os exemplos incluem sistemas de distribuição de energia de fábrica, fiação trifásica comercial, gabinetes de distribuição trifásicos, etc.

Razão:

A lógica aqui reflete a da categoria de equipamento mencionada acima: as linhas trifásicas devem ser ligadas e desligadas de forma síncrona. Caso ocorra uma anomalia em qualquer fase monofásica, todo o circuito deve ser desconectado para garantir uma proteção trifásica abrangente e sincronizada.

3. Equipamento industrial ou comercial de alta potência

Os exemplos incluem sistemas centrais de ar condicionado, equipamentos de aquecimento industrial, máquinas de produção automatizadas, etc.

Razão:

Esses equipamentos normalmente consomem alta potência e dependem de alimentação trifásica; conseqüentemente, requer uma corrente trifásica estável e equilibrada para funcionar corretamente.

4. Outros cenários que exigem proteção contra danos por perda de fase

Em projetos que envolvem esses equipamentos, a utilização de disjuntores 1P ou 2P – em vez de uma unidade 3P – cria um risco: se uma fase for interrompida enquanto as outras permanecem energizadas, o equipamento continuará operando, ainda que em estado comprometido e anormal.

Entre em contato com a PUGAO para design de soluções específicas e serviços de suporte técnico.

Perguntas frequentes

P: O PUGAO oferece serviços de personalização?

R: Sim, oferecemos serviço personalizado. Como fabricante chinês de disjuntor CA de 3 pólos com 14 anos de experiência profissional na fábrica, você pode personalizar parâmetros como corrente nominal, capacidade de interrupção e método de instalação de acordo com as necessidades específicas.

P: Quais parâmetros técnicos preciso ver?

R: 1. Corrente nominal - deve corresponder à corrente real de trabalho da carga;

2. Tensão nominal de trabalho - deve ser igual ao nível de tensão do sistema;

3. Capacidade de interrupção de curto-circuito - Deve ser maior que a corrente de curto-circuito esperada no ponto de instalação.
