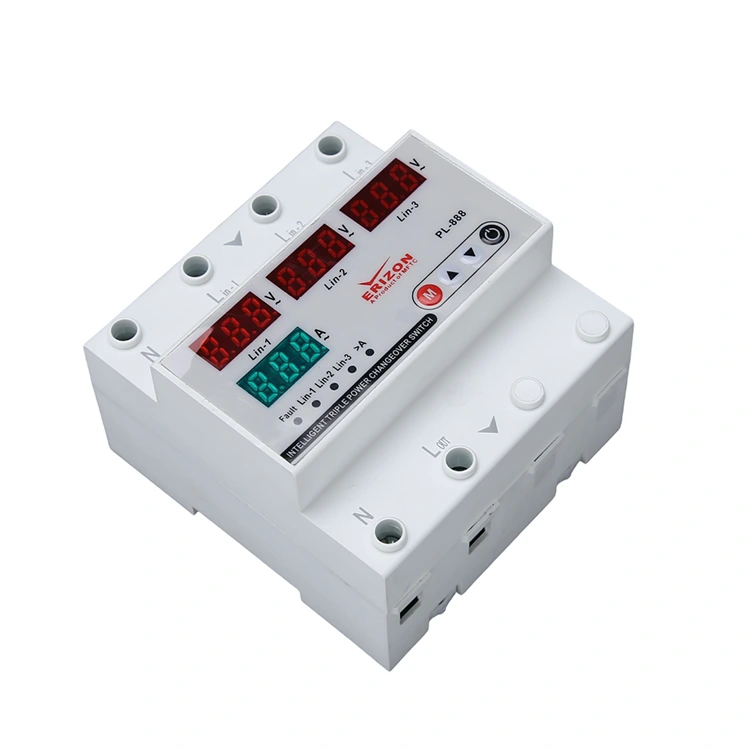

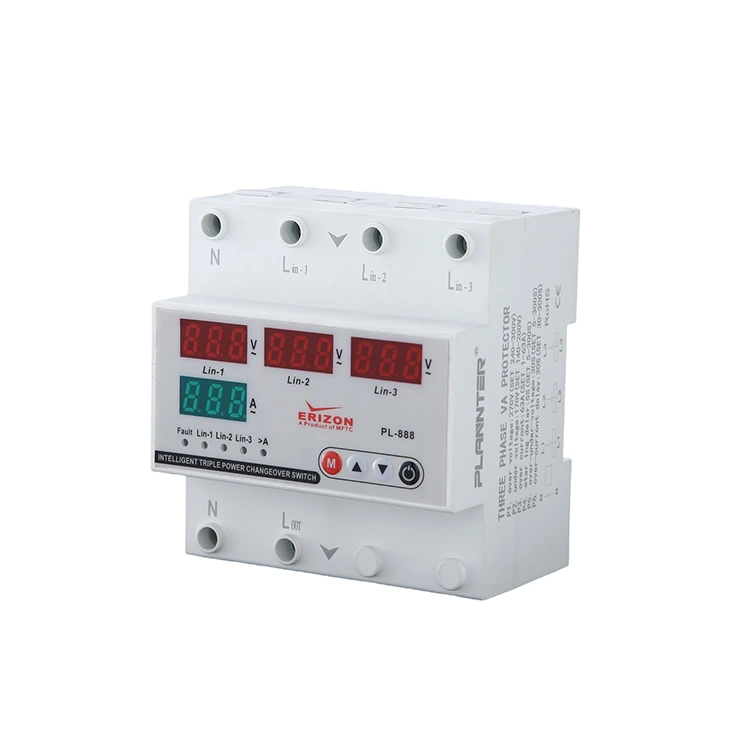

Protetor de tensão trifásico de quatro monitores

Este protetor de tensão trifásico de quatro monitores apresenta sobretensão, subtensão e sobrecorrente. O uso de um chip de medição especial garante que o erro de medição de parâmetros elétricos, como potência e consumo de energia, esteja dentro de ± 1%. É equipado com um display LCD de tela dupla para monitoramento em tempo real, valores de corrente e tensão. E também pode personalizar o limite de sobretensão/subtensão, o valor de sobrecorrente e o tempo de atraso de ação para atender aos requisitos de aplicação de diferentes cenários.

Vantagens

1. Proteja equipamentos elétricos e prolongue a vida útil dos aparelhos elétricos: eletrodomésticos modernos, como geladeiras, condicionadores de ar, televisores, computadores e assim por diante. Sobretensão, que pode queimar a placa de circuito, motor ou outros componentes principais do aparelho, ou até mesmo causar incêndio. Sobretensão: pode queimar a placa de circuito, o motor ou outros componentes principais do aparelho. Por exemplo, módulos de energia de computadores ou compressores de ar condicionado são propensos a superaquecer sob sobretensão e até causar incêndios. Subtensão: Pode fazer com que o aparelho não ligue normalmente ou funcione de forma irregular. Ao instalar um protetor de tensão trifásico de quatro monitores, você pode cortar rapidamente a fonte de alimentação no caso de uma tensão anormal, evitando danos a grandes aparelhos, servidores e assim por diante.

2. Aumente a segurança elétrica e evite acidentes de segurança: Tensão anormal não apenas danifica aparelhos elétricos, mas também pode causar acidentes de segurança. Por exemplo, tensão excessiva pode deteriorar o isolamento do fio, aumentando o risco de curto-circuito ou incêndio. A subtensão leva ao superaquecimento do motor, causando sobrecarga na linha ou incêndio elétrico.

3. Econômico e de baixo custo: O protetor de tensão trifásico de quatro monitores é acessível, fácil de instalar e com baixos custos de manutenção. Se você não instalar este dispositivo existirá devido à tensão anormal causada por reparos elétricos ou custos de substituição. Além disso, este protetor possui função de recuperação automática, o que reduz a operação manual do usuário e é mais seguro e conveniente.

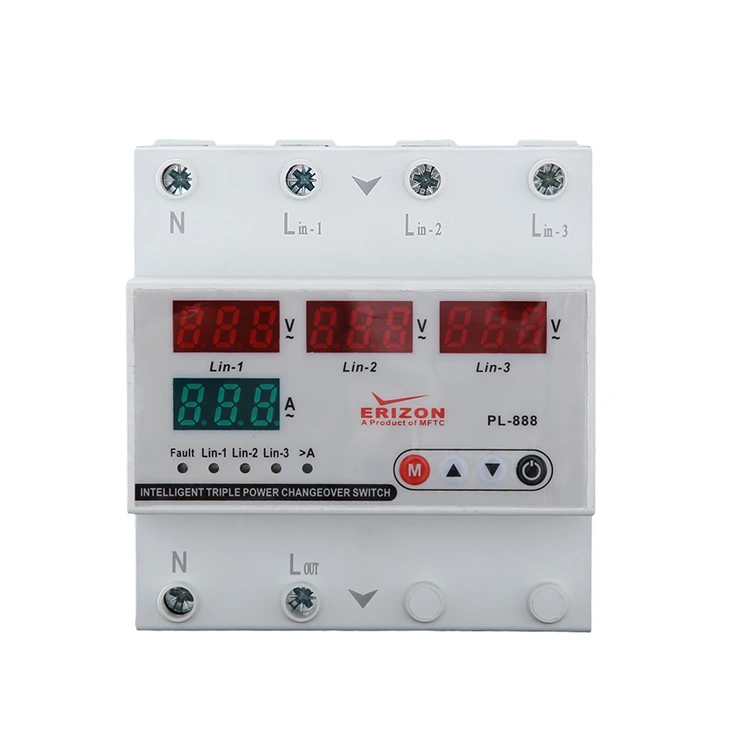

Visor e botões

1 - Botão SET: Este botão é usado para salvar após configurar/alterar valores de sobrecorrente e valores de configuração de alta/baixa tensão e erro

espere o tempo.

2 - Botão UP: Aumenta o valor desejado.

3 - Botão Para Baixo: Reduz o valor requerido.

4 - Botão liga/desliga manual

é usado para controlar a ativação/desativação da saída do dispositivo. Quando a saída for desligada, a tela exibirá a palavra “OFF” e o dispositivo não retornará automaticamente neste estado. Se o dispositivo não estiver com defeito, pressione este botão novamente para reiniciar o dispositivo e retomar o uso normal.

5 - EXIBIÇÃO ATUAL

ÁREA DE EXIBIÇÃO PRINCIPAL: Durante a operação normal, a tensão de entrada é exibida aqui em tempo real. A tela permanece iluminada quando o dispositivo não está com defeito; em caso de falha com tensão anormal (muito alta ou muito baixa), o display piscará em alarme. Durante a configuração dos parâmetros, o display mostrará de forma síncrona os valores definidos dos itens de programação relevantes (incluindo valor de proteção contra sobrecorrente, limites de tensão alta e baixa, atraso de falha e atraso de reinicialização e outros parâmetros).

6 - Exibição de tensão

Grupo de exibição dupla: durante a operação normal do dispositivo, o valor atual atual é exibido aqui e a tela está sempre acesa em condições sem falha; em caso de falhas (por exemplo, sobrecorrente), o display pisca como um alarme. Durante a parametrização, os valores dos itens programados correspondentes são exibidos aqui.

7 - Descrição do Indicador

A>: Este indicador acende quando ocorre uma falha de sobrecorrente.

V>: Este indicador acende quando ocorre uma falha de sobretensão.

V<: Este indicador acende quando ocorre uma falha de baixa tensão.

Out: Este indicador acende quando o dispositivo inicia a saída.

Diagrama de fiação

Os fios neutro e fase da rede devem ser conectados aos terminais “N” e “L” no lado “Entrada” do dispositivo.

Os fios neutro e de fase dos dispositivos que requerem proteção contra sobretensão e subtensão devem ser retirados dos terminais “N” e “L” no lado “saída” do dispositivo.

Dimensões
