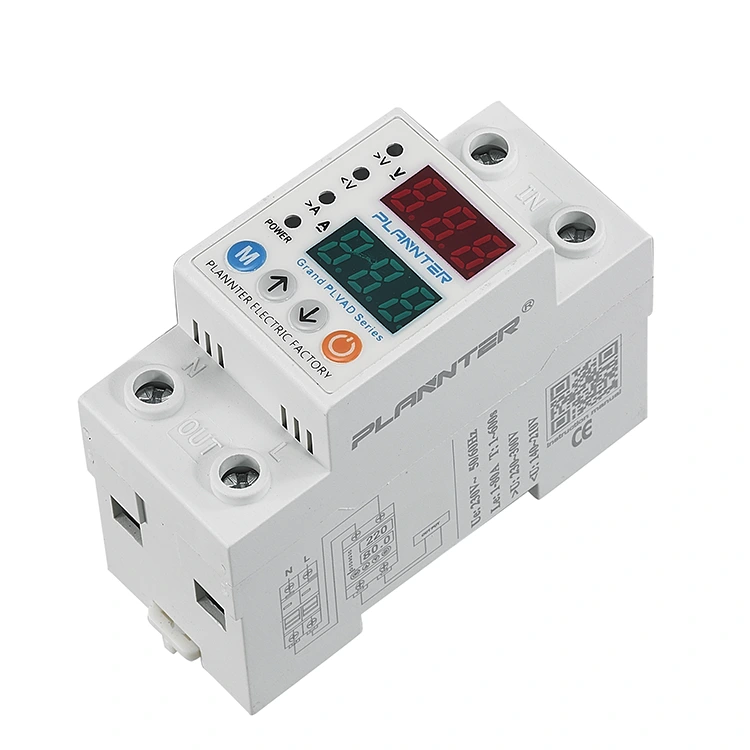

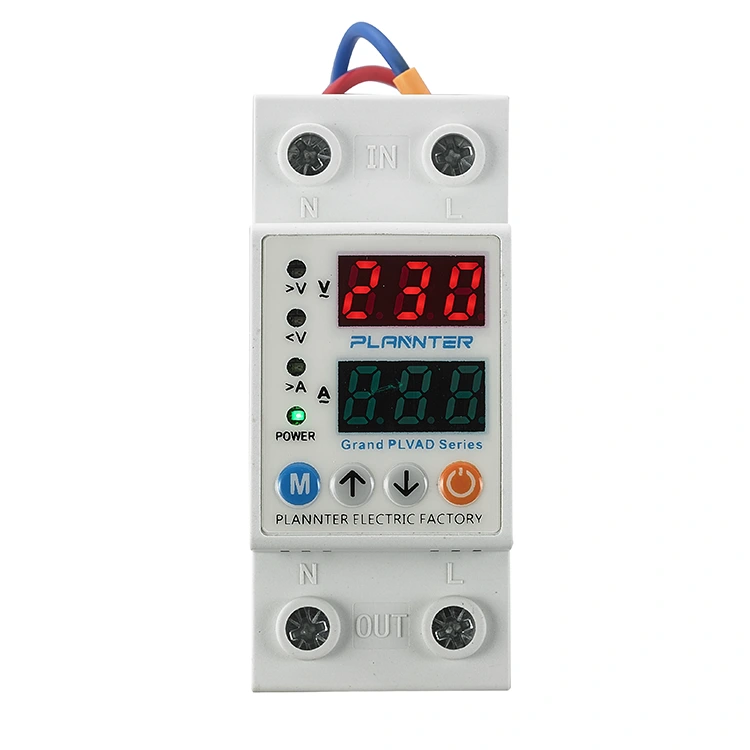

Protetor de tensão de exibição dupla

A tensão ajustável protege os sistemas elétricos contra sobretensão, subtensão, sobrecorrente e subcorrente para diferentes sistemas, como instalações solares, para evitar danos ao equipamento. Fornece um sistema de monitoramento e proteção em tempo real para aplicações industriais, comerciais e residenciais. Este protetor de tensão de display duplo PUGAO (Plannter Electric) possui telas LED duplas que fornecem uma visão rápida da tensão de entrada e da corrente de carga. Economiza espaço com a montagem em trilho DIN e é fácil de configurar usando os botões de configuração/para cima/para baixo/liga/desliga manual.

Características

Proteção de tensão/corrente regulada: Podemos definir sobretensão personalizável, por exemplo. >230V e limites de sobrecorrente de até 63A para monitorar e proteger o sistema elétrico contra danos devido a flutuações de energia.

Tela dupla em tempo real: Este protetor de tensão de display duplo possui uma tela LED digital que monitora a tensão 220V/230V e os valores de corrente.

Alarmes de Indicadores Múltiplos: LEDs vermelhos e verdes indicam claramente o status da energia, condições de sobretensão/sobrecorrente e subtensão/subcorrente, fornecendo monitoramento em tempo real e proteção confiável do sistema para aplicações industriais, comerciais e residenciais.

Quais são as funções do protetor de tensão de display duplo?

Embora os disjuntores forneçam principalmente proteção contra curtos-circuitos e sobrecargas - independentemente dos níveis de tensão - se você precisar de equipamento especializado para resolver problemas específicos relacionados à tensão, o protetor de tensão de display duplo da PUGAO é a escolha ideal.

1. Proteção contra sobretensão

Quando a tensão aumenta repentinamente – por exemplo, se um fio neutro quebrado fizer com que a tensão suba para 380 V – o dispositivo cortará instantaneamente a fonte de alimentação no momento em que a tensão exceder o limite predefinido, evitando assim que os aparelhos elétricos sejam danificados ou queimem.

2. Proteção contra subtensão

Quando a tensão cai muito – como cair abaixo de 170 V durante períodos de pico de uso de eletricidade – o dispositivo desconectará automaticamente a energia. Isso evita o superaquecimento e a queima de aparelhos motorizados devido à operação sob tensão insuficiente.

3. Proteção contra sobrecorrente

Os produtos da PUGAO são avançados e altamente confiáveis, apresentando recursos integrados de monitoramento de corrente. Caso a corrente exceda um limite predefinido, o dispositivo irá desarmar para fornecer proteção.

4. Recuperação Automática

Assim que a tensão retornar aos níveis normais, o protetor de tensão restaurará automaticamente a energia após um breve atraso, não necessitando de intervenção manual.

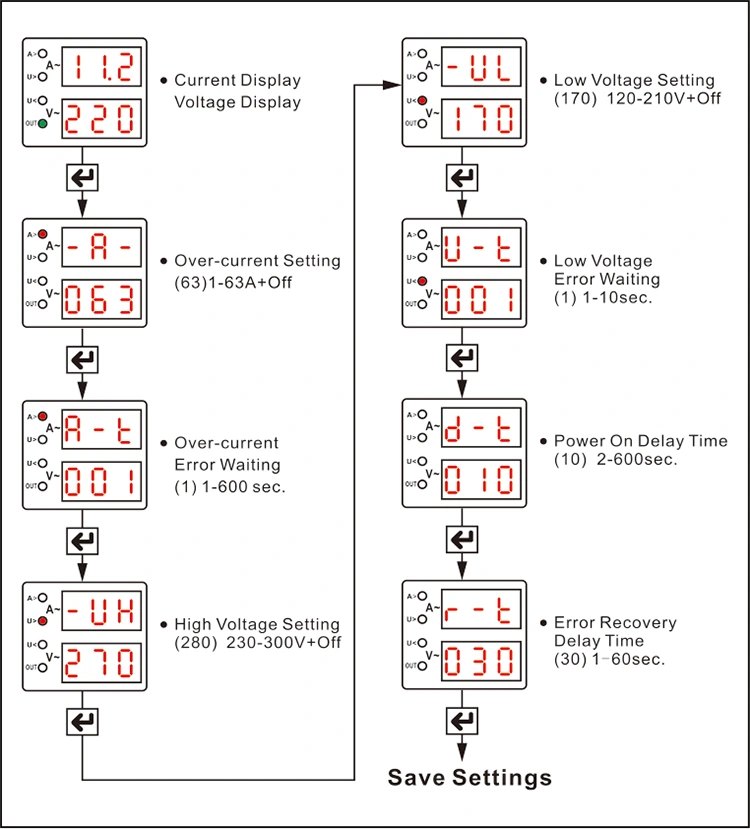

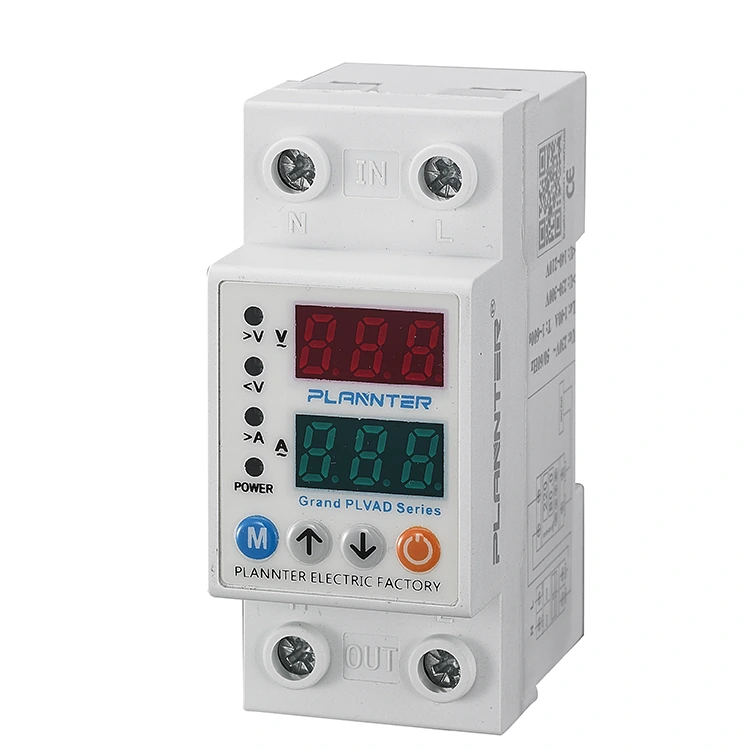

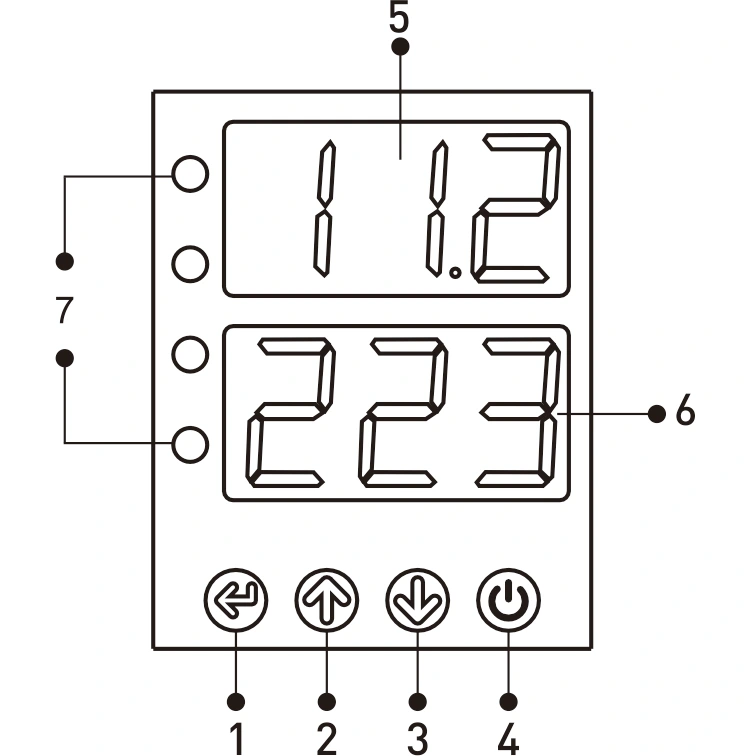

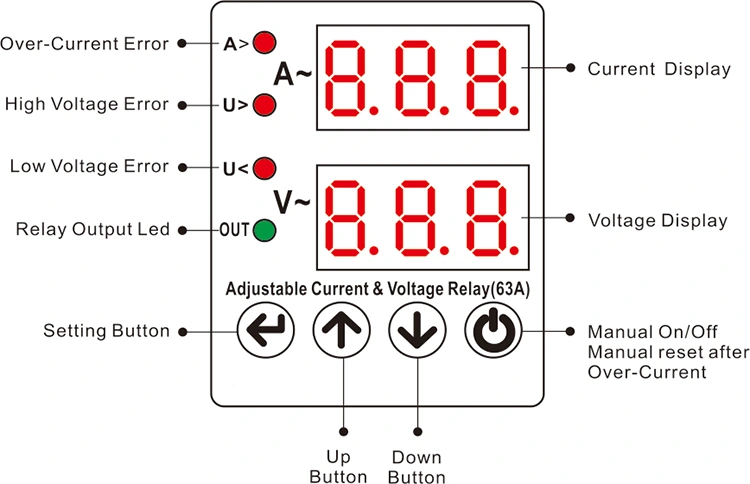

Visor e botões

1 - Botão DEFINIR: para definir ou alterar o valor de sobrecorrente, valores de configuração de alta/baixa tensão, erros, etc.

2 - Botão PARA CIMA: Aumenta o valor desejado.

3 - Botão para baixo: diminui o valor desejado.

4 - Botão liga/desliga manual: Usado para desligar a saída do dispositivo. Se estiver neste estado, a tela mostrará “desligado” e o dispositivo não será reinicializado. Se o dispositivo não estiver com defeito, pressionar este botão novamente ligará o dispositivo e o utilizará novamente.

5 - EXIBIÇÃO ATUAL

Primeiro grupo de display: durante a operação normal, a tensão de entrada é mostrada aqui; durante condições sem falha, a tela está sempre acesa; durante falhas devido a alta ou baixa tensão, o display pisca. Durante a programação, o display mostra os valores do programa relevante, como sobrecorrente, alta tensão/baixa tensão, espera por falha, valores definidos de espera de reset.

6 - Exibição de Tensão

Segundo Grupo de Display: Durante a operação normal, exibe o valor atual; num estado sem falha, a tela permanece acesa; em uma falha de sobrecorrente, a tela pisca. Durante a programação, exibe o valor do programa correspondente.

7 - LEDs:

A>: Acende durante uma falha de sobrecorrente.

V>: Acende durante uma falha de alta tensão.

V<: Acende durante uma falha de baixa tensão.

OUT: Acende quando o dispositivo está em saída.

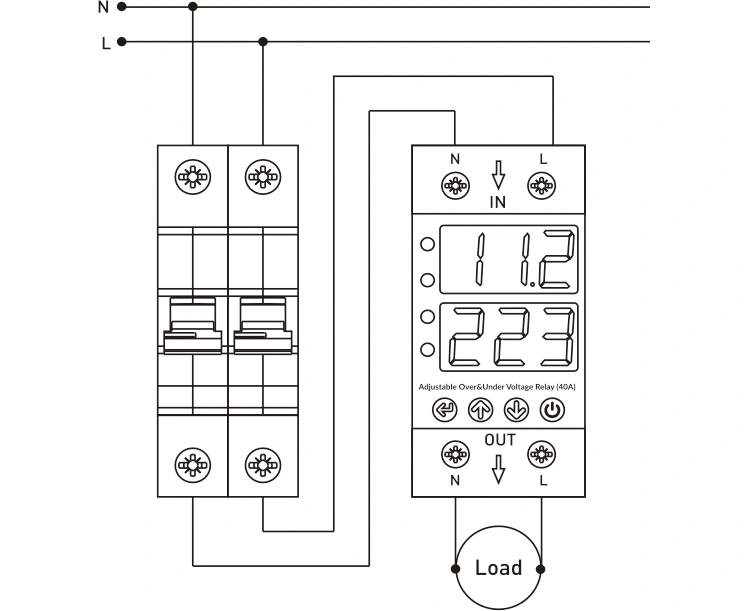

Diagrama de Conexão

Os fios neutro e fase da fonte de alimentação devem ser conectados aos terminais “N” e “L” na seção “Entrada” do dispositivo.

Para dispositivos que requerem proteção contra sobretensão e subtensão, os fios neutro e de fase devem ser conectados a partir dos terminais “N” e “L” na seção “Saída” do dispositivo.

Cenários de aplicação

Perguntas frequentes

P: Posso ajustar manualmente os limites de disparo de tensão?

R: Sim. Esta é uma das principais vantagens dos produtos PUGAO. Você pode ajustar manualmente os seguintes parâmetros usando os botões de ajuste no painel de controle:

Limite de proteção contra sobretensão

Limite de proteção de subtensão

Limite de proteção contra sobrecorrente

Tempo de atraso de recuperação

Para etapas de configuração específicas, consulte o manual de operação incluído com o produto.

P: Por que a tela acende imediatamente após conectar a fonte de alimentação, mas a energia não é fornecida à carga imediatamente?

R: Verifique a tela para ver se algum número está piscando ou se uma contagem regressiva está em andamento. Isto indica que a função de inicialização retardada do protetor está ativa.

Finalidade: Evitar que os aparelhos elétricos sejam danificados por picos repentinos de corrente que podem ocorrer imediatamente após a manutenção ou restauração da rede elétrica.

Recomendação: Se desejar que a energia seja entregue instantaneamente após a conexão, você pode definir o tempo de atraso de recuperação para seu valor mínimo; no entanto, por uma questão de segurança do aparelho, recomendamos manter um determinado período de atraso.
