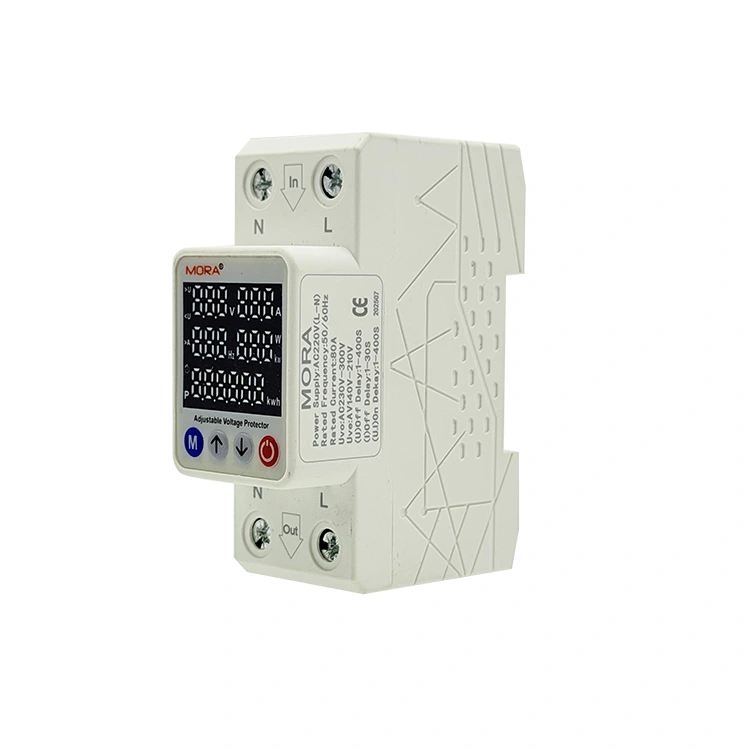

Protetor Inteligente de Tensão 2P Tipo M Cinco Displays Digitais

Os sistemas modernos de gerenciamento de energia e controle automático exigem suporte de dados de energia multidimensionais em tempo real e proteção precisa contra falhas. Diferente dos relés de proteção de função única tradicionais, o PUGAO (Mora) 2P Smart Voltage Protector Tipo M Cinco Displays Digitais adota núcleo de processamento DSP industrial de alta velocidade de 32 bits, que pode realizar amostragem de alta precisão e análise de vários parâmetros elétricos. Ele suporta a configuração independente de limites de sobretensão, sobrecarga e anomalias de qualidade de energia e ajuda as empresas a otimizar o consumo de energia e melhorar a confiabilidade do fornecimento de energia.

Por que instalar vários submedidores externos?

Principais vantagens do produto

• Exibição síncrona de parâmetros completos: cobre tensão em tempo real (V), corrente de trabalho (A), potência ativa (kW), fator de potência (PF) e consumo de energia cumulativo (kWh), obtendo uma compreensão completa do status operacional do circuito em uma tela.

• Projeto de substituição integrado: uma máquina substitui vários submedidores externos e transformadores de corrente, otimizando o layout do gabinete, reduzindo a complexidade da fiação e suportando a descoberta em tempo real de anomalias harmônicas e problemas de perda de potência reativa.

Você está recebendo penalidades por baixo fator de potência? Qualidade completa e proteção contra sobrecarga

Além do rastreamento de tensão padrão, a plataforma inteligente inclui monitoramento integrado para sobrecargas de potência ativa e quedas de fator de potência. Se uma máquina conectada começar a falhar e consumir potência excessiva ou diminuir seu fator de potência, o controlador identifica o problema e executa um desligamento seguro antes que o problema possa danificar o subpainel mais amplo. A padronização dos cinco displays digitais do protetor inteligente de tensão 2P tipo M ajuda as instalações a manter a qualidade da energia limpa e a evitar penalidades da concessionária por baixo desempenho do fator de potência.

Registro de energia não volátil e retenção de dados acumulados

Os dados acumulados de uso de energia (kWh) são gravados diretamente em um chip de memória não volátil integrado que armazena informações independentemente da energia da rede principal. Este registro de dados mantém seus registros durante blecautes prolongados ou desligamentos do sistema sem a necessidade de bateria interna. Essa memória persistente permite que os gerentes de instalações mantenham registros precisos e de longo prazo do consumo de energia dos equipamentos para alocação de custos e auditorias de eficiência.

Parâmetros de Desempenho Técnico

• Designação oficial do modelo: Protetor inteligente de tensão 2P tipo M com cinco displays digitais

• Faixa de tensão operacional: amostragem semicircular de 140 V a 300 V CA (50/60 Hz)

• Classificação de corrente de carga ativa (Iₑ): Faixa de configuração dinâmica de 1A a 63A

• Janela de metrologia do fator de potência: escala de alta resolução de 0,00 a 1,00

• Escala de acumulação de energia: 0 a 99.999 kWh Rolling Loop Register

• Material do barramento interno: 99,9% de cobre eletrolítico puro

Análise de forma de onda DSP de 32 bits de alto desempenho

Amostragem de alta velocidade de nível industrial: Equipado com processador de sinal digital de 32 bits, ele realiza amostragem de forma de onda de frequência ultra-alta e análise de ciclo completo de sinais de grade.

Identificação precisa de falhas: Protetor inteligente de tensão 2P Tipo M Cinco monitores digitais podem capturar mudanças sutis na qualidade da energia, como desvio do fator de potência e flutuação harmônica que não podem ser identificadas por microcomputadores comuns de chip único. Ele distingue com precisão sinais transitórios de comutação normais e anomalias de falha reais, garantindo nenhuma proteção perdida e nenhum disparo incômodo.

Perguntas frequentes técnicas específicas do produto

P: A leitura de uso de energia acumulada (kWh) pode ser zerada ao realocar o módulo para um novo circuito de máquina?

R: Sim, o registro de energia acumulada pode ser apagado e zerado pressionando e segurando uma combinação designada de teclas de programação do painel frontal por 5 segundos. Esta função permite que os usuários redefinam os dados de rastreamento ao mover os cinco displays digitais 2P Smart Voltage Protector Type M para monitorar uma máquina diferente ou iniciar um novo ciclo de faturamento.

P: Por que a janela do fator de potência (PF) mostra um valor baixo como 0,65, embora a tensão da linha esteja perfeitamente estável?

R: Um baixo fator de potência é causado por cargas indutivas a jusante, como grandes motores elétricos ou compressores HVAC mais antigos, que criam uma mudança de fase entre a tensão e a corrente. Esta leitura indica um problema de eficiência de carga, e não uma falha, nos cinco monitores digitais 2P Smart Voltage Protector Tipo M, ajudando as equipes de manutenção a identificar onde os capacitores de correção do fator de potência podem ser necessários.

P: Como o recurso de proteção de energia ativa protege os motores industriais contra danos durante um travamento mecânico?

R: Quando uma bomba ou correia transportadora emperra mecanicamente, o motor para e consome energia elétrica excessiva (kW) para tentar girar. O processador de alta velocidade dentro do produto detecta instantaneamente esse pico repentino de potência e abre o relé em milissegundos, protegendo os enrolamentos do motor contra superaquecimento e queima.
