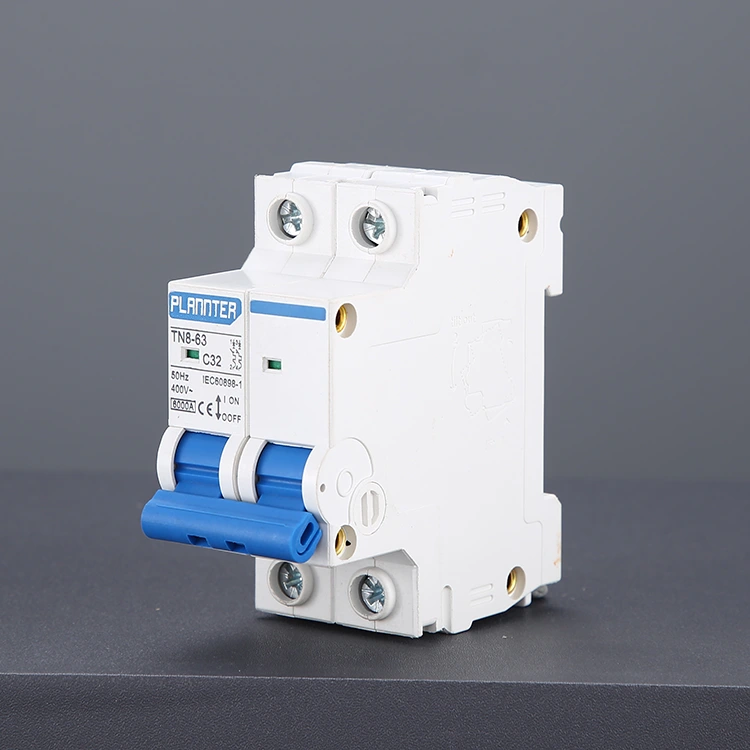

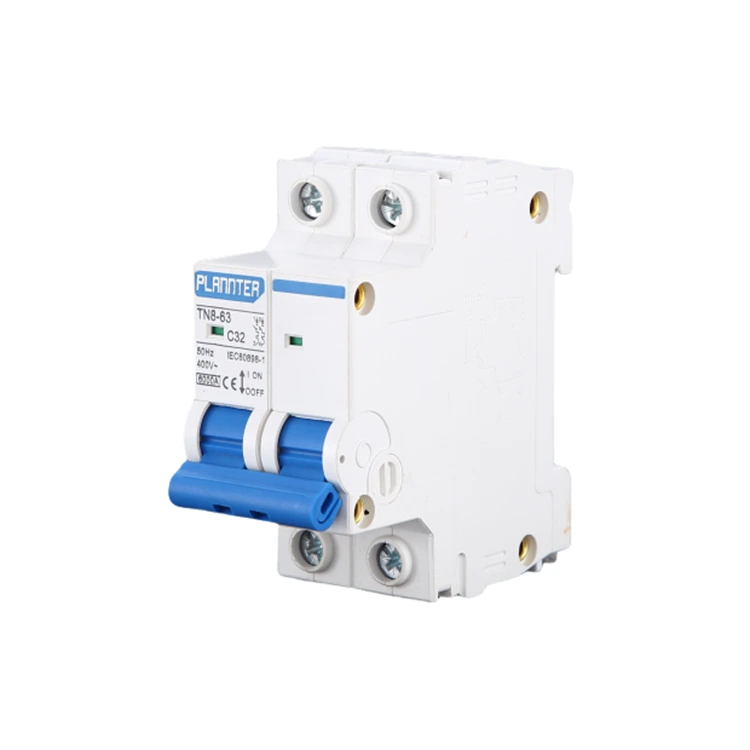

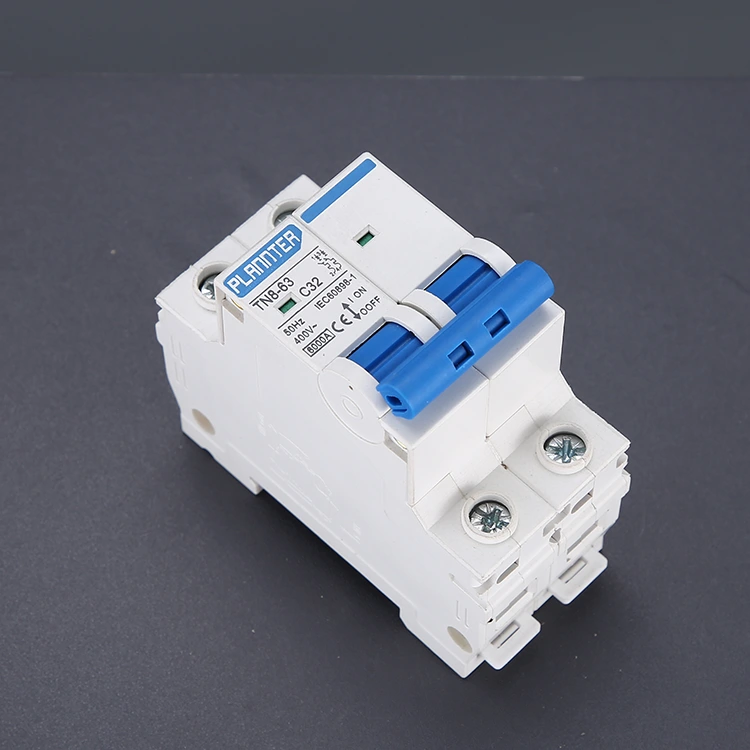

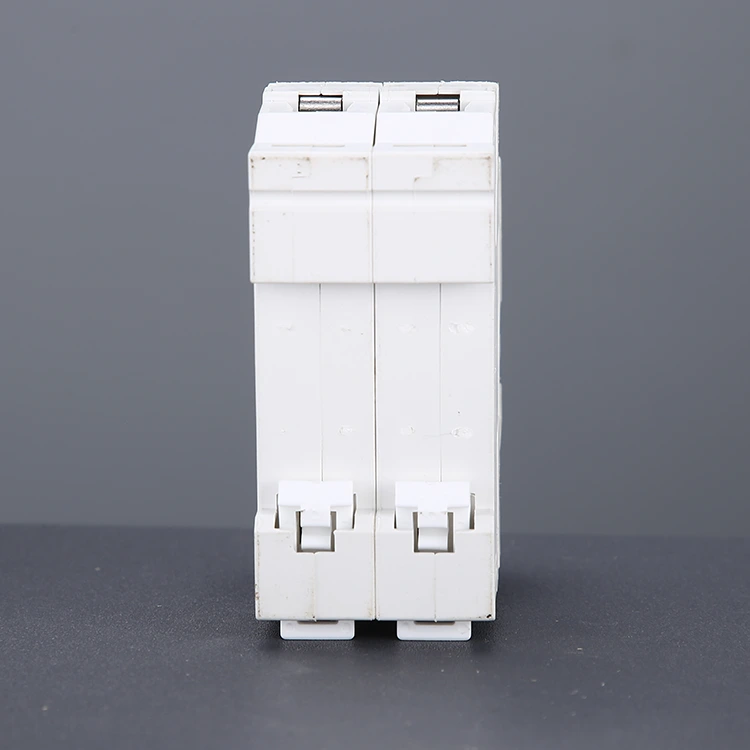

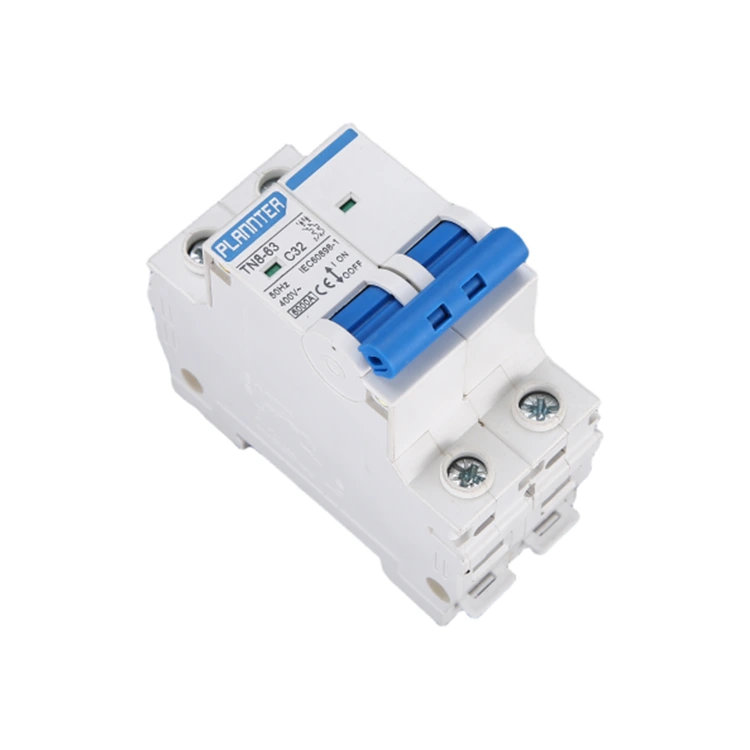

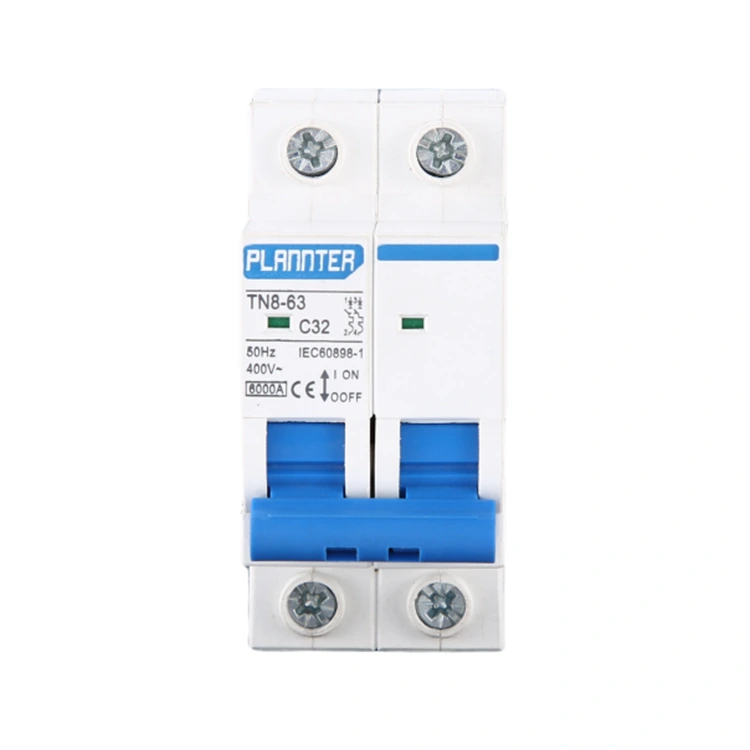

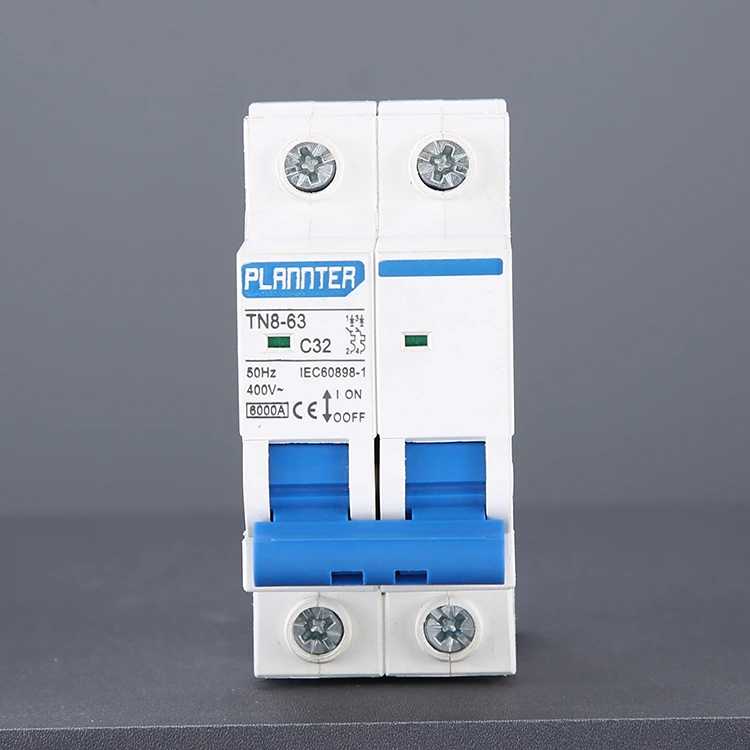

Disjuntor miniatura de plástico de 2 pólos

Um disjuntor miniatura de plástico (MCB) de 2 pólos é um dispositivo elétrico de proteção projetado para desconectar automaticamente ambos os condutores energizados em caso de sobrecarga ou curto-circuito. Ele garante proteção de circuito segura e confiável em sistemas CA e CC, especialmente onde o isolamento de linha dupla é necessário. Observação: mantenha o produto longe de fontes de fogo durante o armazenamento. Este deve ser armazenado em local fresco e seco, longe de fontes de calor e ignição.

Aspectos principais dos MCBs de 2 pólos

Função de segurança:

• Fornece proteção contra sobrecarga e curto-circuito
• Desconecta simultaneamente ambos os pólos para maior segurança
• Evita danos a equipamentos elétricos, como motores e transformadores

Projeto:

• Caixa de plástico de alta qualidade com excelente desempenho de isolamento
• Contatos de cobre prateado para condutividade estável
• Estrutura compacta com longa vida mecânica (até 10.000 operações)

Avaliações:

• Faixa de corrente nominal: 6A–63A
• Capacidade de interrupção: até 6kA
• Tensão de isolamento: até AC400V
• Montagem em trilho DIN padrão de 35 mm

Diferença do Tandem:

• Os disjuntores de 2 pólos controlam dois circuitos simultaneamente com operação interligada
• Os disjuntores tandem operam dois circuitos independentes em um único slot
• Os disjuntores de 2 pólos são mais seguros para aplicações de 240 V ou de linha dupla

Aplicativos

Sistemas Comerciais/Industriais:

• O disjuntor miniatura de plástico de 2 pólos é amplamente utilizado em quadros de distribuição de fábrica, painéis de controle e sistemas de energia de oficina
• Fornece proteção confiável para motores, transformadores e equipamentos pesados
• Garante operação estável em ambientes de trabalho contínuo e de alta carga

Proteção de Equipamentos Sensíveis:

• Ideal para sistemas de automação, instrumentação e dispositivos de controle
• Evita danos causados ​​por sobrecarga, curto-circuito e flutuações de tensão
• Melhora a confiabilidade do sistema e reduz o tempo de inatividade

Isolamento de segurança:

• Desconecta simultaneamente ambos os condutores ativos para maior segurança
• Adequado para cenários de manutenção que exigem isolamento completo do circuito
• Reduz o risco de choque elétrico durante a manutenção

Sistemas de distribuição CC:

• Aplicável em sistemas solares fotovoltaicos e instalações de energia eólica
• Fornece proteção eficaz nos lados CA e CC
• Garante a operação segura e estável de sistemas de energia renovável

Vantagens

• Material plástico: O disjuntor miniatura de plástico de 2 pólos é feito de plástico de alto padrão, cobre prateado, fornecendo isolamento elétrico confiável e resistência de isolamento, usando tensão de isolamento de até AC400V. Longa vida útil, até 10.000 vezes.
• Fácil instalação: Tamanho compacto e peso leve, usando montagem em trilho DIN padrão de 35 mm, instalação fácil e rápida.
• Ampla capacidade de corrente: suporta capacidade de interrupção de até 6kA para uma ampla gama de aplicações de 6A a 63A.
• Compatível com os padrões CE, CCC e ISO9001

Recomendações de seleção, instalação e manutenção

Recomendamos a seleção de um disjuntor miniatura de plástico bipolar para uso com: equipamentos de alta potência, ambientes úmidos e circuitos que requerem manutenção frequente.

Recomendamos selecionar um disjuntor unipolar para uso com: iluminação de baixa potência e pequenos eletrodomésticos padrão.

A equipe técnica da Pugao está disponível para fornecer consultoria especializada, ajudando você a obter a combinação ideal entre seu equipamento e circuitos.

• Instale em um trilho DIN padrão de 35 mm em um gabinete seco e ventilado
• Garanta a fiação adequada de acordo com a tensão e corrente nominais
• Inspecione regularmente quanto a desgaste, superaquecimento ou conexões soltas
• Mantenha longe de fontes de fogo e ambientes com alta umidade
• Desconecte a energia antes da manutenção ou substituição

Perguntas frequentes

Qual é a diferença entre um disjuntor monopolar e bipolar?

Um disjuntor unipolar protege um único circuito, enquanto um disjuntor bipolar controla e protege simultaneamente dois fios energizados, tornando-o adequado para tensões mais altas ou sistemas de linha dupla.

Um disjuntor de 2 pólos pode ser usado para dois circuitos de 120 V?

Sim, mas somente se ambos os circuitos compartilharem um mecanismo de disparo comum. Isso garante que ambas as linhas sejam desconectadas simultaneamente para conformidade com a segurança.

O que significa "livre de viagem"?

"Trip-free" significa que o disjuntor desconectará o circuito mesmo se a alavanca for mantida na posição LIGADA durante uma condição de falha.

Como escolho a classificação certa?

Ao selecionar um disjuntor miniatura de plástico de 2 pólos, considere a potência da carga, o tipo de circuito e as condições ambientais. Para sistemas críticos ou de alta potência, escolha modelos de classificação mais alta. Para iluminação ou pequenos eletrodomésticos, classificações mais baixas são suficientes. Recomenda-se orientação profissional para uma seleção ideal.

Por que escolher Pugao

• Mais de 10 anos de experiência na fabricação de equipamentos elétricos de alta e baixa tensão
• Sistema de produção certificado ISO9001, ISO14001, ISO45001
• Linhas de produção automatizadas avançadas e rigoroso controle de qualidade
• Ampla gama de produtos, incluindo painéis, transformadores e disjuntores
• Rede de distribuição global com parceiros confiáveis ​​em mais de 20 países
• Serviço completo desde o projeto e produção até a instalação e manutenção
