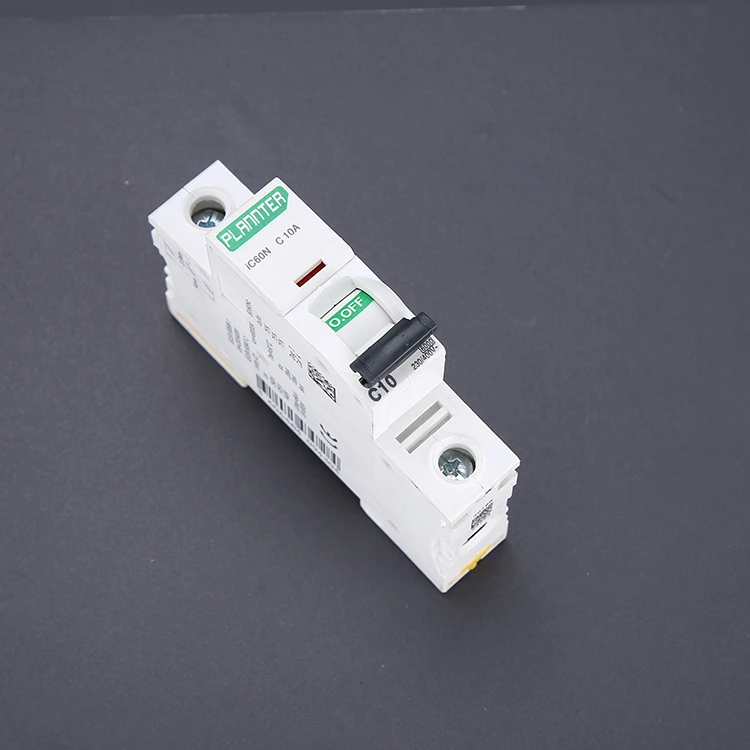

Disjuntor miniatura de alta corrente CA

O tipo mais comum de disjuntor doméstico é o disjuntor miniatura CA unipolar de alta corrente, que consiste em um único fio de incêndio e um único fio zero e é montado no painel elétrico doméstico para monitorar e controlar a corrente dentro de um único fio. Protege o fio único contra sobrecargas e curtos-circuitos. Em caso de sobrecarga ou curto-circuito, o disjuntor desarmará e cortará automaticamente a alimentação. Pode proteger equipamentos elétricos contra incêndios elétricos.

Nossa Tecnologia

O manuseio de altas correntes impõe imensas demandas à estrutura mecânica e aos materiais de um produto. Com base em mais de uma década de experiência em fabricação, a PUGAO implementou otimizações e atualizações técnicas para garantir que nossos disjuntores miniatura CA de alta corrente sejam perfeitamente adaptados para atender às demandas das aplicações do mundo real.

1. Componentes internos totalmente em cobre espessados

Quanto maior a corrente, mais substancial será o calor gerado pela resistência interna. Todas as nossas pontes e bobinas condutoras internas são fabricadas em cobre eletrolítico de alta pureza, com espessura aumentada em 30% em comparação aos modelos padrão, mantendo assim o aumento de temperatura dentro de limites seguros.

2. Alta capacidade de ruptura como padrão

Os circuitos de alta corrente estão normalmente situados na extremidade frontal de um sistema elétrico. No caso de um curto-circuito, a corrente de falha potencial pode ser extremamente alta. A série de alta corrente da PUGAO vem de fábrica com uma capacidade de interrupção de 10kA, garantindo que o invólucro permaneça intacto - sem ruptura - durante eventos de falha graves, protegendo assim o painel de distribuição.

3. Contatos grandes em liga de prata

Para evitar a soldagem por contato sob cargas pesadas, utilizamos contatos de liga à base de prata com uma área superficial significativamente maior. Este material não só possui excelente condutividade elétrica, mas também mantém uma resistência de contato consistentemente baixa, mesmo durante operações frequentes de comutação envolvendo altas correntes.

Cenários de aplicativos principais

Para qualquer aplicação que exija alta capacidade de energia - especialmente onde minimizar a área ocupada dentro dos gabinetes de distribuição é uma prioridade - recomendamos fortemente a seleção de nossos disjuntores miniatura CA de alta corrente. Isto se aplica especialmente aos seguintes cenários:

Proteção da linha de entrada principal: O interruptor principal para grandes vilas, lojas e restaurantes. Como o consumo de corrente combinado de todos os eletrodomésticos pode exceder 63A, é necessário um disjuntor principal de 80A ou 100A.

Equipamento de energia industrial: Motores de alta potência, compressores de ar e máquinas injetoras. Esses dispositivos apresentam altas correntes de partida na inicialização e altas correntes de operação durante a operação, normalmente necessitando de um disjuntor de alta corrente com uma curva de disparo Tipo D.

Estações de carregamento de veículos com novas energias: Pilhas de carregamento DC e AC de alta potência, onde a corrente de saída frequentemente varia entre 80A e 125A.

Centros de dados: Proteção para unidades de distribuição de fileiras de gabinetes de servidores (RDUs), que exigem recursos de instalação de alta densidade combinados com a capacidade de lidar com altas correntes.

Sistemas fotovoltaicos e de armazenamento de energia: Proteção para a caixa combinadora no estágio de saída dos inversores de potência.

Diferença entre disjuntor CA de 2 pólos e disjuntor de 1 pólo

Perguntas frequentes

1. Você aceita atendimento personalizado?

Fornecemos serviço OEM / ODM e podemos imprimir o logotipo da sua marca no disjuntor miniatura de alta corrente CA. Também podemos fornecer soluções satisfatórias de acordo com seus desenhos e requisitos de parâmetros.

2. Quais são as suas condições de pagamento?

30% pré-pago por transferência bancária, 70% pago antes do envio. Western Union e Carta de Crédito também são aceitáveis.

3. Por que a largura de um disjuntor de alta corrente parece ser igual à de um disjuntor padrão?

É precisamente aqui que reside a sua engenhosidade. Ele mantém a largura modular padrão de 18 mm, permitindo que seja montado perfeitamente em um trilho DIN padrão. No entanto, o seu interior apresenta materiais isolantes de especificações mais elevadas e um design especializado de canal de dissipação de calor para gerir eficazmente o calor gerado por cargas de alta potência.

4. Existem requisitos especiais ao instalar um disjuntor de alta corrente?

O torque é o fator chave. Para correntes em torno de 100A, mesmo os parafusos terminais levemente soltos podem gerar calor suficiente para derreter a caixa de plástico em um tempo muito curto. A PUGAO recomenda o uso de uma chave dinamométrica profissional e a verificação periódica do aperto das conexões da fiação.
