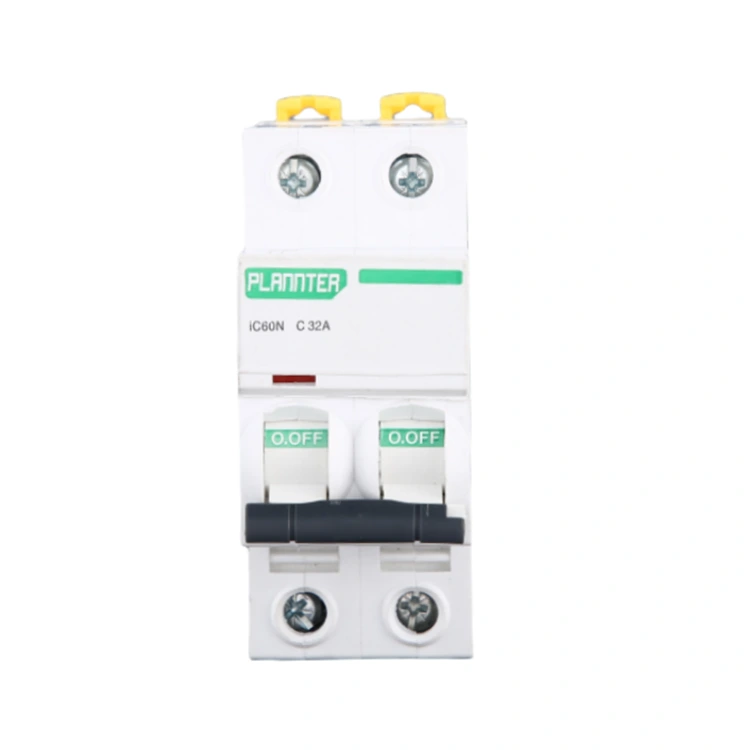

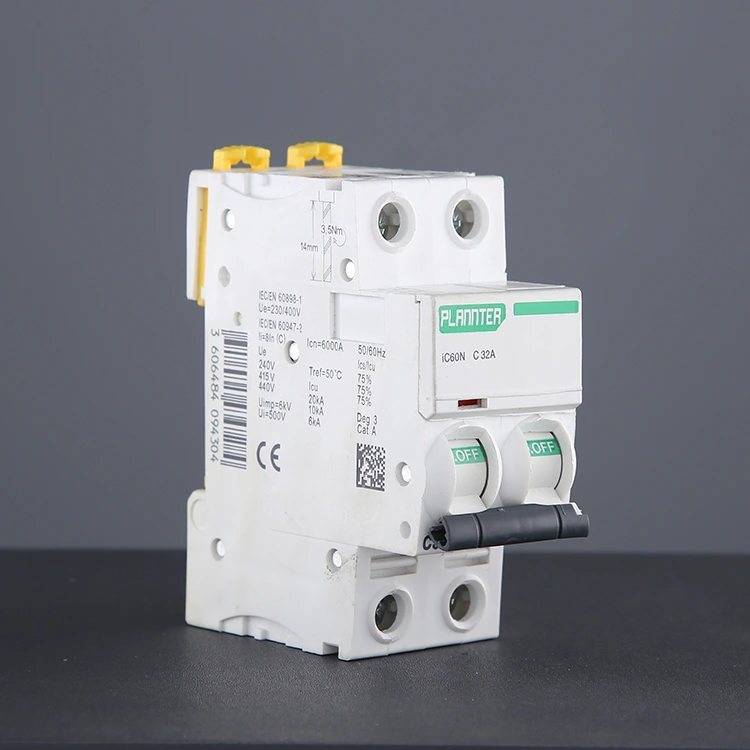

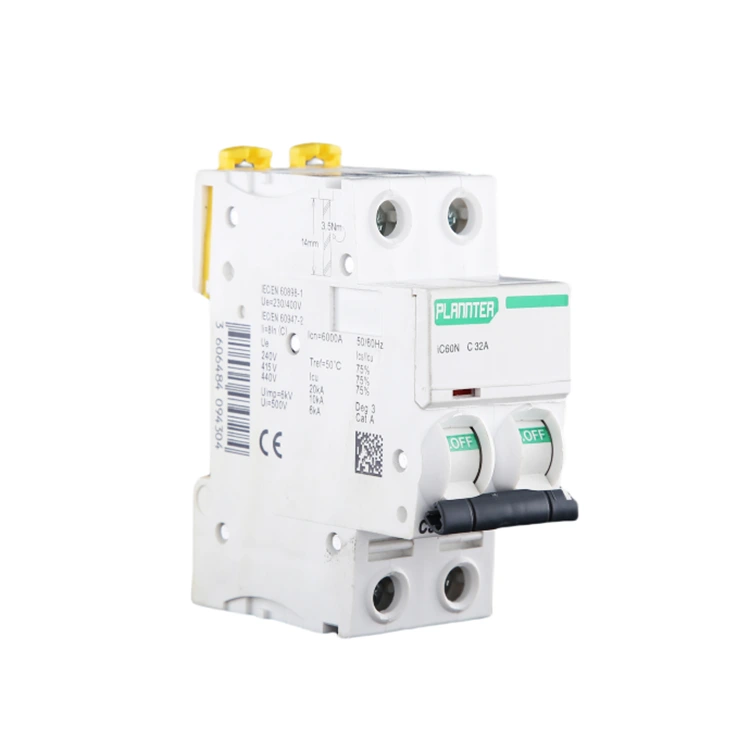

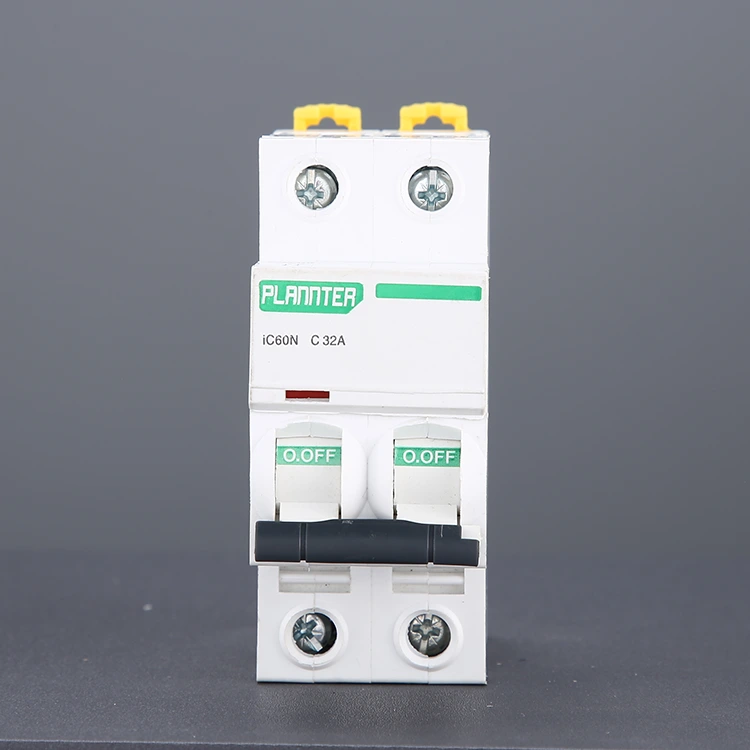

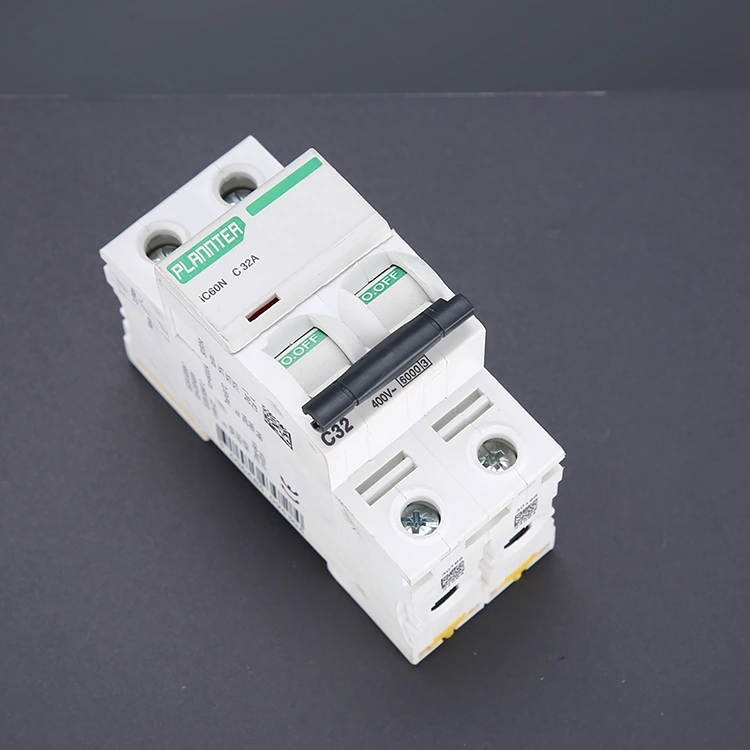

Disjuntor miniatura para montagem em trilho DIN

Ao contrário do disjuntor monopolar (1P), que desconecta apenas o fio de incêndio, o disjuntor miniatura de montagem em trilho DIN de 2 pólos desconectará de forma síncrona o fio de incêndio e o fio zero ao desarmar, evitando o risco de choque elétrico devido à eletrificação do fio zero, que é um fator de segurança mais alto. Portanto, é especialmente adequado para aplicações que exigem proteção completa contra falhas de energia, como aparelhos de ar condicionado domésticos, aquecedores de água, interruptores principais de distribuição, equipamentos de pequena potência e assim por diante.

Por que o projeto do trilho DIN é o padrão da indústria?

1. Modularidade e flexibilidade

Assim como na construção com blocos, você pode montar vários disjuntores, dispositivos de corrente residual, contatores ou relés lado a lado no trilho.

Se um circuito exigir uma ramificação adicional, basta inserir um novo disjuntor em um espaço disponível no trilho – sem precisar substituir todo o quadro de distribuição.

2. Eficiência de instalação excepcional

Para eletricistas, a instalação de um disjuntor miniatura montado em trilho DIN leva apenas alguns segundos. Em comparação com os métodos tradicionais de fixação por parafuso, o tempo de instalação é reduzido em mais de 80%.

3. Padronização e intercambialidade

Ao aderir ao padrão IEC 60898, os disjuntores PUGAO são dimensionalmente totalmente compatíveis com marcas como ABB, Schneider Electric e Siemens. Se você precisar substituir equipamentos existentes, nossos produtos servem como substitutos diretos.

4. Dissipação e manutenção de calor

A montagem em trilho suspende os disjuntores, criando uma lacuna de circulação de ar atrás deles que facilita a dissipação eficaz do calor.

Para manutenção, basta retirar o dispositivo específico do trilho, dispensando a desmontagem de todo o gabinete.

Montagem em trilho DIN versus montagem fixa: Qual é a diferença?

Cenários para selecionar a montagem em trilho: A montagem em trilho é a escolha preferida para mais de 90% das aplicações de disjuntores.

● Caixas ou armários de distribuição padrão

● Situações que requerem instalação em lote (projetos de engenharia)

● Instâncias em que pode ser necessária manutenção ou expansão futura

● Sistemas de distribuição de energia residenciais, comerciais e a maioria dos industriais

Função

Proteção contra sobrecarga: Quando a corrente de carga ultrapassa o valor nominal por um longo período, o bimetal dentro do MCB é dobrado pelo calor, acionando o mecanismo mecânico para atuar e desligar o circuito, evitando o superaquecimento da linha e causando incêndio.

Proteção contra curto-circuito: Quando ocorre um curto-circuito na linha e a corrente aumenta instantaneamente, o atacante eletromagnético gera rapidamente uma forte força magnética e empurra o mecanismo de ligação para desconectar os contatos, realizando o disparo em milissegundos.

Isolamento completo: Durante a manutenção ou revisão, a operação manual do disjuntor pode desconectar simultaneamente a linha de incêndio e a linha zero, garantindo que o equipamento não esteja eletrificado e salvaguardando a segurança dos operadores.

Monitoramento duplo: Este disjuntor miniatura para montagem em trilho DIN pode monitorar o status atual da linha de incêndio e da linha zero em tempo real e executar a ação de proteção imediatamente quando houver qualquer anormalidade em qualquer uma das linhas.

Como instalar corretamente um disjuntor montado em trilho DIN?

Incluído na entrega do produto, o PUGAO fornece um guia abrangente de instalação e manutenção; caso você encontre algum problema, não hesite em entrar em contato com nossa equipe de suporte técnico pós-venda. Como o design do trilho DIN simplifica o processo de instalação, também podemos oferecer recomendações baseadas em práticas de instalação padrão.

Etapa 1: desconecte a fonte de alimentação

Antes de realizar qualquer operação, é imprescindível cortar a alimentação principal da caixa de distribuição. Use um multímetro ou testador de tensão para verificar os terminais de entrada; prossiga com o trabalho somente depois de confirmar que não há tensão presente. Recomendamos o uso de luvas isoladas e óculos de segurança.

Etapa 2: inspecionar o ambiente de instalação

Verifique se um trilho DIN padrão de 35 mm está instalado na caixa de distribuição. Certifique-se de que haja espaço suficiente para facilitar a dissipação de calor e manutenção futura e confirme se o trilho está preso com segurança e sem qualquer folga.

Etapa 3: Monte o disjuntor no trilho

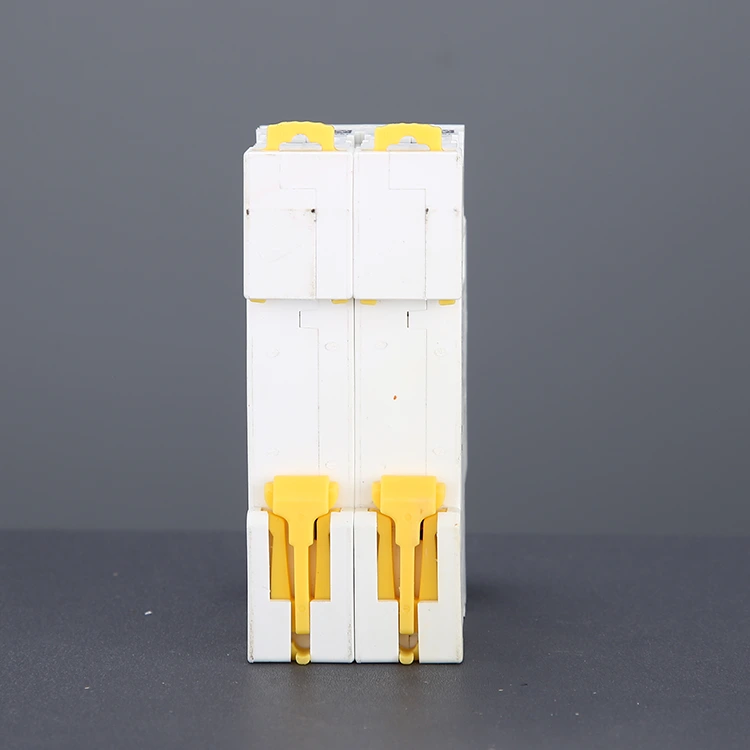

Alinhe o clipe superior do disjuntor com o trilho DIN e pressione para baixo até que o clipe inferior trave automaticamente no lugar. O dispositivo deve estar bem fixado e livre de oscilações.

O design modular permite a instalação lado a lado de vários disjuntores.

Etapa 4: Conecte as linhas de energia e carga

A configuração de fiação padrão envolve conectar a entrada de energia aos terminais superiores e a saída de carga aos terminais inferiores. Use fios que atendam à classificação de corrente especificada (por exemplo, para um disjuntor de 32A, recomenda-se uma seção transversal do fio ≥4mm²). Aperte firmemente os parafusos do terminal para evitar conexões soltas ou superaquecimento.

Etapa 5: verifique o status da fiação e da instalação

Confirme se todas as conexões de fiação estão seguras e se nenhum fio desencapado está exposto. Verifique a polaridade e a sequência de fases – isto é particularmente crítico para sistemas trifásicos. Certifique-se de que o interruptor do disjuntor esteja na posição “OFF” (desconectado).

Etapa 6: teste de inicialização

Depois de restaurar a fonte de alimentação principal, coloque o disjuntor na posição “ON” para testar a operação adequada. Verifique se há ruídos anormais, sinais de superaquecimento ou disparos inesperados.
