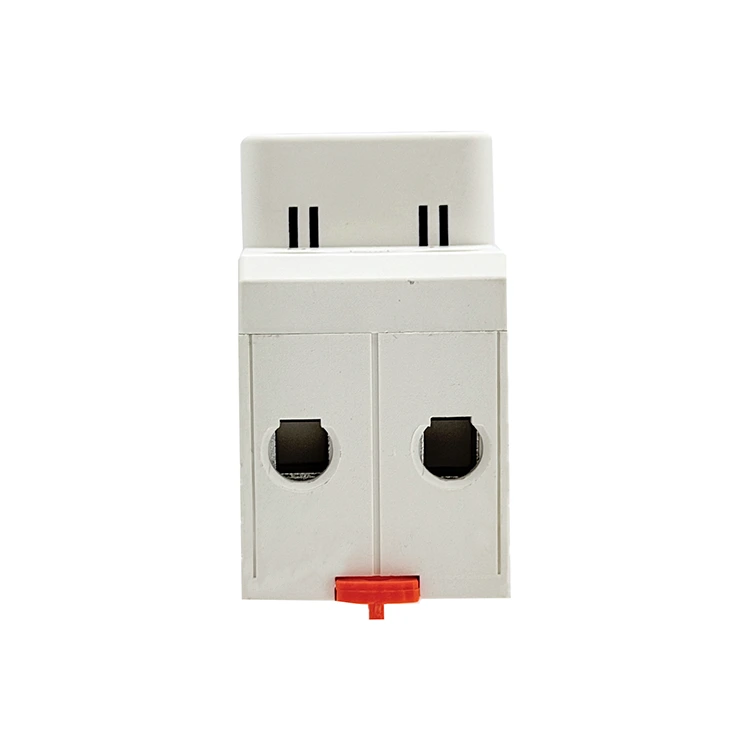

Protetor de tensão de reconexão automática 2P tipo M display triplo

As equipes de compras que buscam equipamentos de comutação para infraestrutura remota exigem módulos de proteção inteligentes que possam se recuperar automaticamente de falhas temporárias de energia para maximizar o tempo de atividade do sistema. Projetado e construído por Pugao (Mora), o display triplo tipo M de proteção de tensão de reconexão automática 2P de alto desempenho foi projetado especificamente para essas aplicações autônomas. Indo além dos relés básicos de reinicialização manual, este dispositivo apresenta um algoritmo inteligente de religamento automático que monitora as condições da rede após um desarme. Depois que a tensão da rede elétrica se estabiliza dentro dos parâmetros seguros por um período de contagem regressiva definido, o mecanismo interno acionado por motor fecha automaticamente o circuito, restaurando a energia para matrizes de telecomunicações, redes de segurança ou sistemas de monitoramento meteorológico downstream.

Matriz de janela tripla com integração de contador de falhas

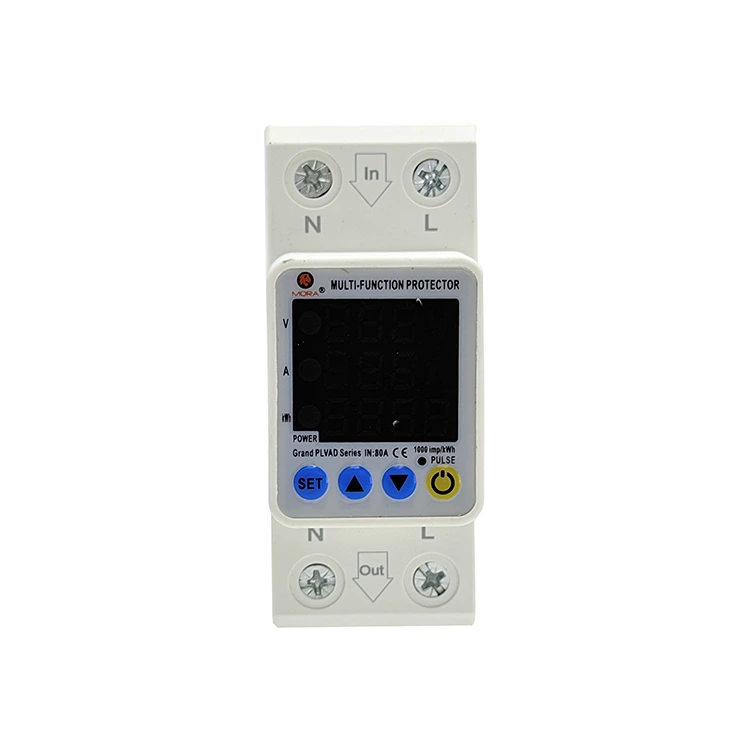

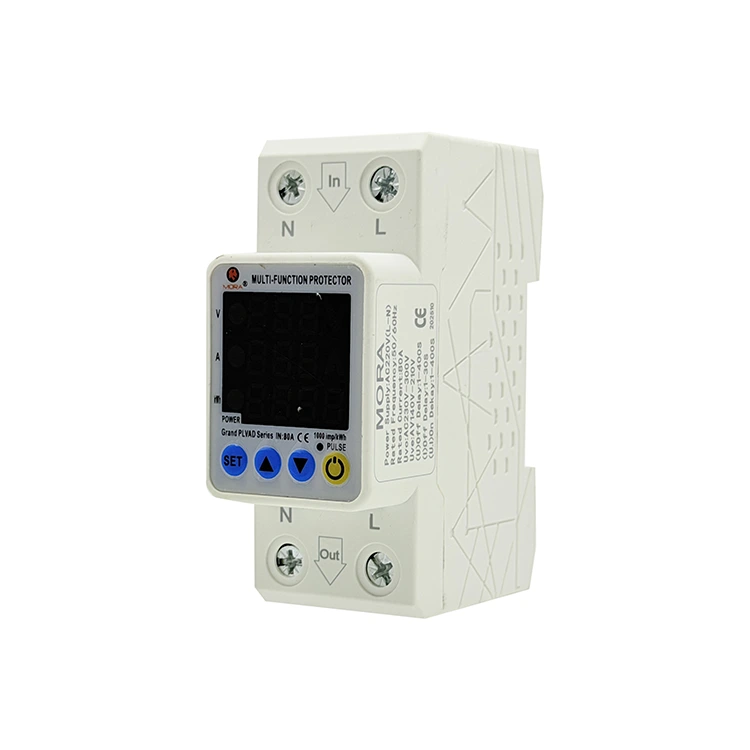

Display síncrono de dados multidimensionais: O display triplo do protetor de tensão de reconexão automática 2P tipo M apresenta tensão em tempo real, corrente em tempo real e tempos de falha cumulativos, respectivamente, com classificação de dados clara e compreensão completa em uma tela do status operacional do circuito.

Aviso antecipado de falha quantificável: O contador de falhas integrado pode registrar o número de disparos por sobretensão e sobrecorrente no ciclo de operação. O pessoal de manutenção pode avaliar a estabilidade da rede local e o estado de envelhecimento dos equipamentos a jusante através de dados de falhas, realizando a manutenção preditiva.

Principais vantagens do produto

Elimine roldanas remotas de caminhões de O&M

• Resolver problemas de manutenção remota: Para estações base celulares, estações meteorológicas de montanha e estações de bombeamento autônomas, flutuações transitórias da rede farão com que os relés de proteção tradicionais desarmem e desliguem, exigindo reinicialização manual no local com altos custos de tempo e mão de obra.

• Maximize o tempo de atividade do sistema: Realiza monitoramento automático de falhas em todo o processo, julgamento de estabilidade e recuperação de religamento mecânico. Para anomalias temporárias da rede, o protetor de tensão de reconexão automática 2P Tipo M Triple Display conclui de forma independente a recuperação de energia sem intervenção humana, reduzindo significativamente os custos de O&M e melhorando a taxa de operação contínua do equipamento.

Ciclo de religamento ajustável e bloqueio de segurança inteligente

• Prevenir danos secundários por falha: Para falhas permanentes de curto-circuito, religamentos repetidos causarão danos térmicos às linhas e equipamentos. O display triplo do protetor de tensão de reconexão automática 2P tipo M suporta configuração personalizada de tentativas máximas de religamento.

• Bloqueio de Segurança Automático: Quando os tempos de religamento predefinidos se esgotarem e a falha ainda existir, o sistema bloqueará o mecanismo de acionamento do motor, acionará o alarme de falha e manterá o circuito isolado para evitar manobras cíclicas perigosas.

Parâmetros de Desempenho Técnico

• Opções de corrente operacional nominal: classificação de carga contínua de 40A/63A

• Ajuste do tempo de religamento automático: faixa máxima de 1 segundo a 900 segundos

• Ciclos máximos de religamento contínuo: 1 a 30 tentativas configuráveis ​​antes do bloqueio

• Precisão de rastreamento de tensão/faixa de corrente: variação de ±1%/leitura dinâmica de 0,5A a 63A

• Capacidade da seção transversal do terminal: até 25 mm² sólido / 16 mm² trançado com ponteira (braçadeira M5)

• Resistência dielétrica do chassi: barreira de isolamento auditada de 2,5 kV

• Conformidade e certificações: certificado CE, compatível com RoHS, em conformidade com os padrões estruturais EN 60947-1

Perguntas frequentes

P: Se a rede cair completamente para 0 V, o motor terá potência residual suficiente para proteger a engrenagem a jusante?

R: Sim. Equipado com um banco de capacitores de armazenamento de energia industrial de alta capacidade, no caso de um blecaute total repentino da rede, a energia elétrica armazenada pode acionar o mecanismo do motoredutor para completar a ação de disparo instantâneo, forçando os contatos a abrir e travar com segurança, garantindo que não haja vazamento de energia no lado da carga antes que a energia de controle esteja completamente esgotada.

P: O que acontece ao atingir o limite máximo de religamento sob faltas persistentes na rede?

R: Ao enfrentar falhas permanentes no circuito, após concluir as tentativas de religamento predefinidas sem recuperação da rede, o Display Triplo Protetor de Tensão de Reconexão Automática 2P Tipo M bloqueará automaticamente a função de acionamento do motor, desabilitará todas as ações de religamento automático e manterá o circuito aberto. Ele evita comutação cíclica interminável em circuitos defeituosos, protege estruturas mecânicas internas e linhas a jusante contra danos térmicos e requer solução de problemas manual e reinicialização para recuperação.

P: Como o controlador distingue surtos transitórios de curtos-circuitos permanentes?

R: O sistema integra sensor de tensão e mecanismo de detecção dupla de amostragem de corrente. Durante a detecção de religamento, se a tensão da rede estiver estável, mas um grande pico de corrente instantâneo for gerado, o MCU irá julgá-lo imediatamente como uma falha de curto-circuito permanente, acionará o disparo instantâneo sem executar atraso de religamento e protegerá a estrutura de comutação interna contra danos por impacto de alta corrente.
