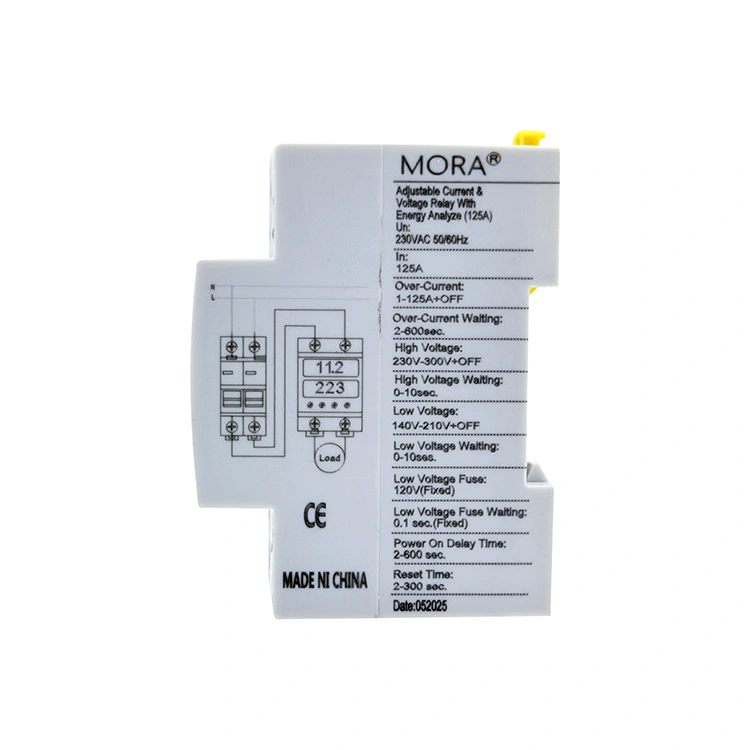

Protetor de Tensão Digital 2P Tipo C com Display Triplo

Os compradores de painéis industriais procuram dispositivos de monitoramento multifuncionais que economizem espaço ferroviário e reduzam a complexidade da fiação de campo. Construído com precisão pela PUGAO (Mora), o protetor de tensão digital 2P Tipo C de alta eficiência com display triplo atende a essa intenção de pesquisa com um pacote modular completo de 36 mm de largura. Diferente dos designs mais antigos de janela dupla, esta unidade possui um sensor de corrente interno integrado e um circuito de rastreamento de vazamento de alta resolução. O microprocessador integrado processa essas entradas simultaneamente, fornecendo faixas de ajuste independentes para falhas de sobretensão, sobrecorrente e corrente residual para garantir proteção completa para máquinas automatizadas sensíveis.

O que uma interface de janela tripla pode fazer pela sua eficiência de manutenção?

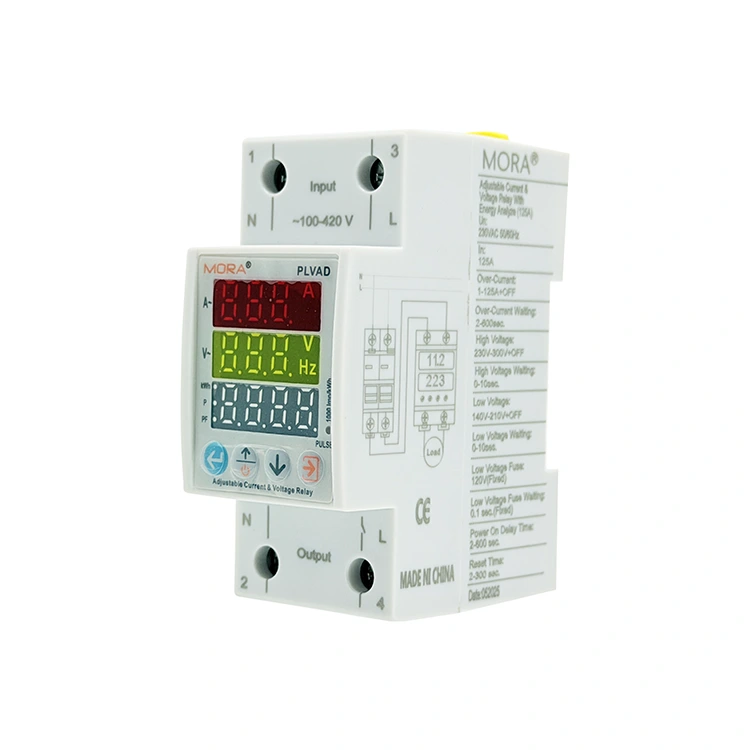

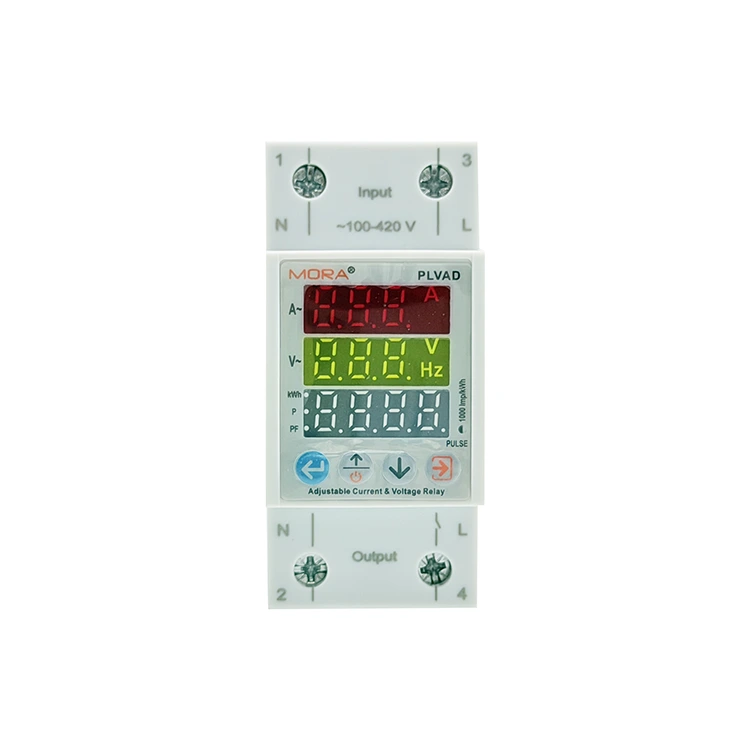

Os subpainéis de automação modernos exigem dados elétricos detalhados para simplificar o diagnóstico e evitar tempos de inatividade. O protetor de tensão digital 2P tipo C com display triplo usa três janelas de display digital independentes e empilhadas que mostram a tensão da linha (V), a corrente do circuito ativo (A) e as métricas de corrente/potência residual em tempo real simultaneamente. Essa exibição de dados em tempo real elimina a necessidade de percorrer manualmente os menus usando os botões do painel frontal, permitindo que as equipes de manutenção identifiquem instantaneamente cargas desequilibradas, correntes harmônicas ou falha no isolamento antes que uma falha crítica cause um desligamento não programado do sistema.

Parâmetros de Desempenho Técnico

• Faixa de tensão operacional: 140 V a 300 V CA (50/60 Hz)

• Capacidade de monitoramento de corrente (Iₘₐₓ): 1A a 63A ajustável (Etapa: 0,1A)

• Espectro de Sensibilidade de Vazamento: Faixa de 10mA a 99mA ou Bypass Configurável

• Velocidade/Precisão de Atualização de Dados: Ciclo de Amostragem ≤ 0,5s/Metrologia Classe 1.0

• Capacidade de fiação do terminal: aceita cabo trançado sólido de até 25 mm²/flexível de 16 mm²

• Conformidade e Certificações: Certificado CE, Compatível com RoHS, Fabricado de acordo com os padrões IEC 60947-2 Apêndice B

Rastreamento de vazamento no solo em microssegundos

Monitoramento de precisão de vazamento em nível milimétrico: Equipado com núcleo de monitoramento de corrente residual profissional, ele suporta rastreamento em tempo real de corrente de falha à terra em nível de miliamperes, capturando com precisão pequenos sinais de vazamento causados ​​​​pelo envelhecimento do fio, infiltração de umidade e danos ao isolamento.

Prevenção dupla de incêndio e choque elétrico: Ele constrói uma barreira secundária de proteção de segurança para o circuito com base na proteção contra curto-circuito, prevenindo efetivamente incêndios elétricos e acidentes por choque elétrico causados ​​por falha de isolamento, e é adequado para instalações de fiação antigas e cenários industriais de alto nível de segurança.

Sensor de corrente de baixa perda integrado e proteção contra sobrecorrente

Design de detecção integrada que economiza espaço: Transformador de corrente integrado de baixa resistência e alta precisão, suporta monitoramento de corrente de alta precisão de faixa completa de 0–63A. O Protetor de Tensão Digital Tipo C 2P com Display Triplo elimina a necessidade de sensores TC externos e fiação auxiliar, otimizando muito o layout interno da caixa de distribuição e reduzindo custos de engenharia.

Identificação Inteligente de Corrente de Inrush: Os usuários podem personalizar o limite de disparo de sobrecorrente e o tempo de atraso. O sistema pode identificar e evitar automaticamente a corrente de partida instantânea durante a partida do motor, não gerará disparos incômodos e poderá cortar rapidamente a fonte de alimentação para verdadeiras falhas de sobrecarga sustentada para proteger o equipamento do circuito.

Conexão estável a longo prazo

• Projeto de fiação estanque a gás: braçadeiras de cobre niquelado e parafusos compostos de aço M5 suportam um torque máximo de fiação de 2,5 Nm, com forte força de fixação.

• Antienvelhecimento e Antisolto: Serrilhas antiderrapantes profundas na parede interna do terminal encaixam firmemente no núcleo do fio de cobre, resolvendo efetivamente falhas de contato solto causadas pela fluência do cobre e ciclos térmicos de longo prazo, e mantendo uma operação estável de baixa resistência.

Perguntas frequentes

P: Por que o display atual mostra 0,0A quando o equipamento de baixa potência está funcionando normalmente?

R: O transformador de corrente integrado deste modelo é calibrado para monitoramento de carga industrial de alta potência, com limite mínimo de detecção de 0,5A. A corrente de funcionamento de equipamentos de baixa potência, como pequenas luzes e eletrônicos de espera, é inferior ao limite de detecção, então o display mostra 0,0A. Este protetor de tensão digital 2P Tipo C com display triplo está posicionado para proteção industrial de alta carga, não para medição de microcorrente de equipamentos de baixa potência.

P: A função de proteção contra vazamento pode ser desligada em instalações antigas com alto vazamento de linha de base?

R: Sim. O limite de corrente residual pode ser ajustado livremente entre 10–99 mA ou desligado manualmente através do menu de programação para evitar disparos incômodos causados ​​por vazamento de linha de base inerente de linhas antigas. Recomenda-se que seja operado por um eletricista qualificado após confirmar a segurança da fiação no local para garantir a conformidade com as especificações de segurança de aterramento no local.

P: Os parâmetros personalizados de tensão e corrente serão perdidos após falha de energia?

R: Sem perda. Todos os limites de proteção e parâmetros operacionais definidos pelo usuário são solidificados no chip não volátil EEPROM integrado, sem necessidade de bateria reserva. Os parâmetros são armazenados permanentemente e podem ser carregados automaticamente para retomar o trabalho de proteção após a recuperação da energia da rede.
